Caminho de cabos tipo escada para grandes vãos WKLG 110 A4 6000 | 200 | 2 | não
morepic-1 morepic-2 video-1 video-2

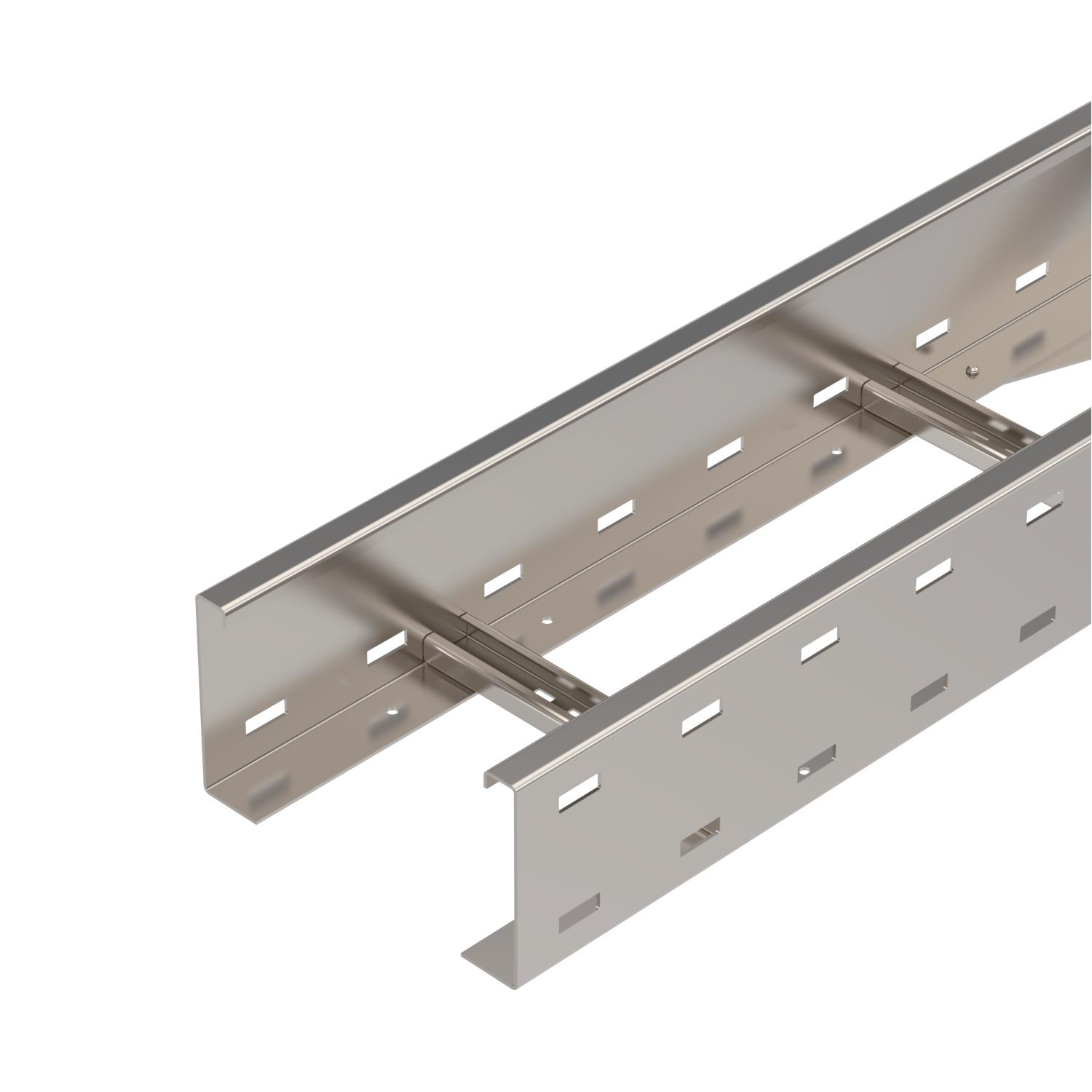

Caminho de cabos tipo escada para grandes vãos WKLG 110 A4

Ref. 6311225 | EAN 4012195403128

6000 mm
2 mm
não
Descrição do produto

Descrição do produto

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.


Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Caminho de cabos tipo escada para grandes cargas, altura lateral de 110 mm
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Dimensão 110x200x6000
Dimensão 110 x 200
Espessura da travessa 2 mm
Funktionsgaranti não
Material Aço inoxidável 1.4571
Perfuração lateral sim
Secção transversal útil 186 cm²
Secção transversal útil 18600 mm²
Superfície brilhante, pós-tratamento
Versão do perfil lateral Perfil (aberto)
Versão dos degraus Perfil não perfurado
Versão para grandes cargas sim

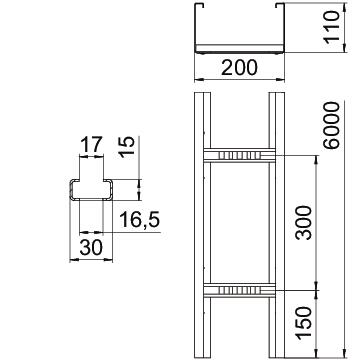

Dimensões

Altura 110 mm
Comprimento 6000 ft
Comprimento 6000 mm
Dimensão de ranhura degrau 17,00
Largura 200 mm
Medida B 200 mm
Medida L 6000 mm

Cargas

Distância de apoio de 3,0m 2,3 kN/m
Distância de apoio de 3,5m 1,9 kN/m
Distância de apoio de 4,0m 1,6 kN/m
Distância de apoio de 4,5m 1,33 kN/m
Distância de apoio de 5,0m 1,1 kN/m
Distância de apoio de 6,0m 0,8 kN/m
Distância de apoio de 7,0m 0,4 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Espessura da travessa Funktionsgaranti Ref. Quantidade Qte. minima fornec.
WKLG 1120 A4 6000 mm 200 mm 2 mm não 6311225
6 m
WKLG 1130 A4 6000 mm 300 mm 2 mm não 6311227
6 m
WKLG 1140 A4 6000 mm 400 mm 2 mm não 6311229
6 m
WKLG 1150 A4 6000 mm 500 mm 2 mm não 6311231
6 m
WKLG 1160 A4 6000 mm 600 mm 2 mm não 6311233
6 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A4 União reta A4 WRVL 110 A4 6091234
2 Unidade

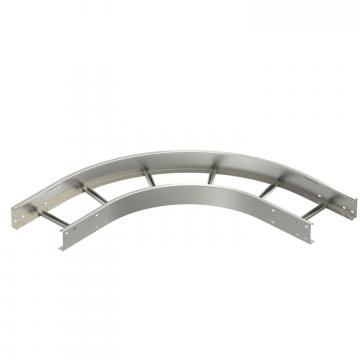

Ângulo 90° 110 A4 Ângulo 90° 110 A4 WLB 90 112 A4 6312550
1 Unidade

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Fixador para fixação de separador A2 Fixador para fixação de separador A2 KS KL A2 6062284
30 Unidade
