- Descrição do produto
-
Descrição do produto

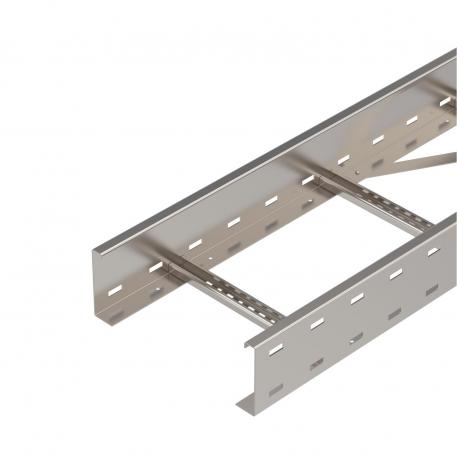

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Dimensão 110x300 Dimensão 110x300x6000 Espessura da travessa 2 mm Funktionsgaranti não Material Aço inoxidável, livre de ferrugem 1.4301 Perfuração lateral sim Secção transversal útil 281 cm² Secção transversal útil 28100 mm² Superfície brilhante, pós-tratamento Versão do perfil lateral Perfil (aberto) Versão dos degraus Perfil não perfurado Versão para grandes cargas sim Dimensões

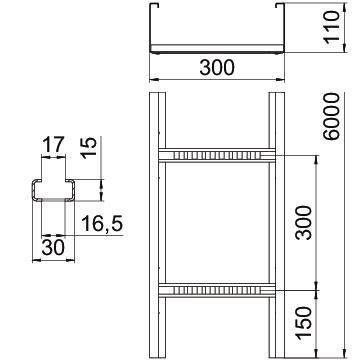

Altura 110 mm Comprimento 6000 ft Comprimento 6000 mm Dimensão de ranhura degrau 17,00 Largura 300 mm Medida B 300 mm Medida L 6000 mm Cargas
Distância de apoio de 3,0m 2,3 kN/m Distância de apoio de 3,5m 1,9 kN/m Distância de apoio de 4,0m 1,6 kN/m Distância de apoio de 4,5m 1,33 kN/m Distância de apoio de 5,0m 1,1 kN/m Distância de apoio de 6,0m 0,8 kN/m Distância de apoio de 7,0m 0,4 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
- Downloads
-
Ficha técnica WKLG 1130 A2 / 6311206 , 0.27MB , pdfDeclaração de conformidade WKLG 1130 A2 / 6311206 , 0.16MB , pdfREACH Declaração de conformidade WKLG 1130 A2 / 6311206 , 0.12MB , pdfRoHS Declaração de conformidade WKLG 1130 A2 / 6311206 , 0.12MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdf
