Caminho de cabos tipo escada para grandes vãos WKLG 110 A2 6000 | 200 | 2 | não

Caminho de cabos tipo escada para grandes vãos WKLG 110 A2

Ref. 6311202 | EAN 4012195037262

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	2 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.

Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Dimensão	110x200
Dimensão	110x200x6000
Espessura da travessa	2 mm
Funktionsgaranti	não
Material	Aço inoxidável, livre de ferrugem 1.4301
Perfuração lateral	sim

Secção transversal útil	18600 mm²
Secção transversal útil	186 cm²
Superfície	brilhante, pós-tratamento
Versão do perfil lateral	Perfil (aberto)
Versão dos degraus	Perfil não perfurado
Versão para grandes cargas	sim

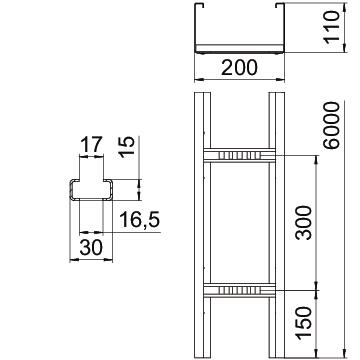

Dimensões

Altura	110 mm
Comprimento	6000 mm
Comprimento	6000 ft
Dimensão de ranhura degrau	17,00

Largura	200 mm
Medida B	200 mm
Medida L	6000 mm

Cargas

Distância de apoio de 3,0m	2,3 kN/m
Distância de apoio de 3,5m	1,9 kN/m
Distância de apoio de 4,0m	1,6 kN/m
Distância de apoio de 4,5m	1,33 kN/m

Distância de apoio de 5,0m	1,1 kN/m
Distância de apoio de 6,0m	0,8 kN/m
Distância de apoio de 7,0m	0,4 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
WKLG 1120 A2	6000 mm	200 mm	2 mm	não	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	não	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	não	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	não	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	não	6311218	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta A2	WRVL 110 A2	6091229	Unidade	2 Unidade
Ângulo 90° 110 A4	WLB 90 112 A4	6312550	Unidade	1 Unidade
Tampa com ferrolho A2	WDRL 1116 20 A2	6227360	m	3 m
Separador 85 A2	TSG 85 A2	6062173	m	3 m
Subida de cabos A2	LAB 20 A2	7164017	Unidade	1 Unidade
