Caminho de cabos tipo escada LG 60, 6 m VS FT 6000 | 600 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

Caminho de cabos tipo escada LG 60, 6 m VS FT

Ref. 6208661 | EAN 4012195064381

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

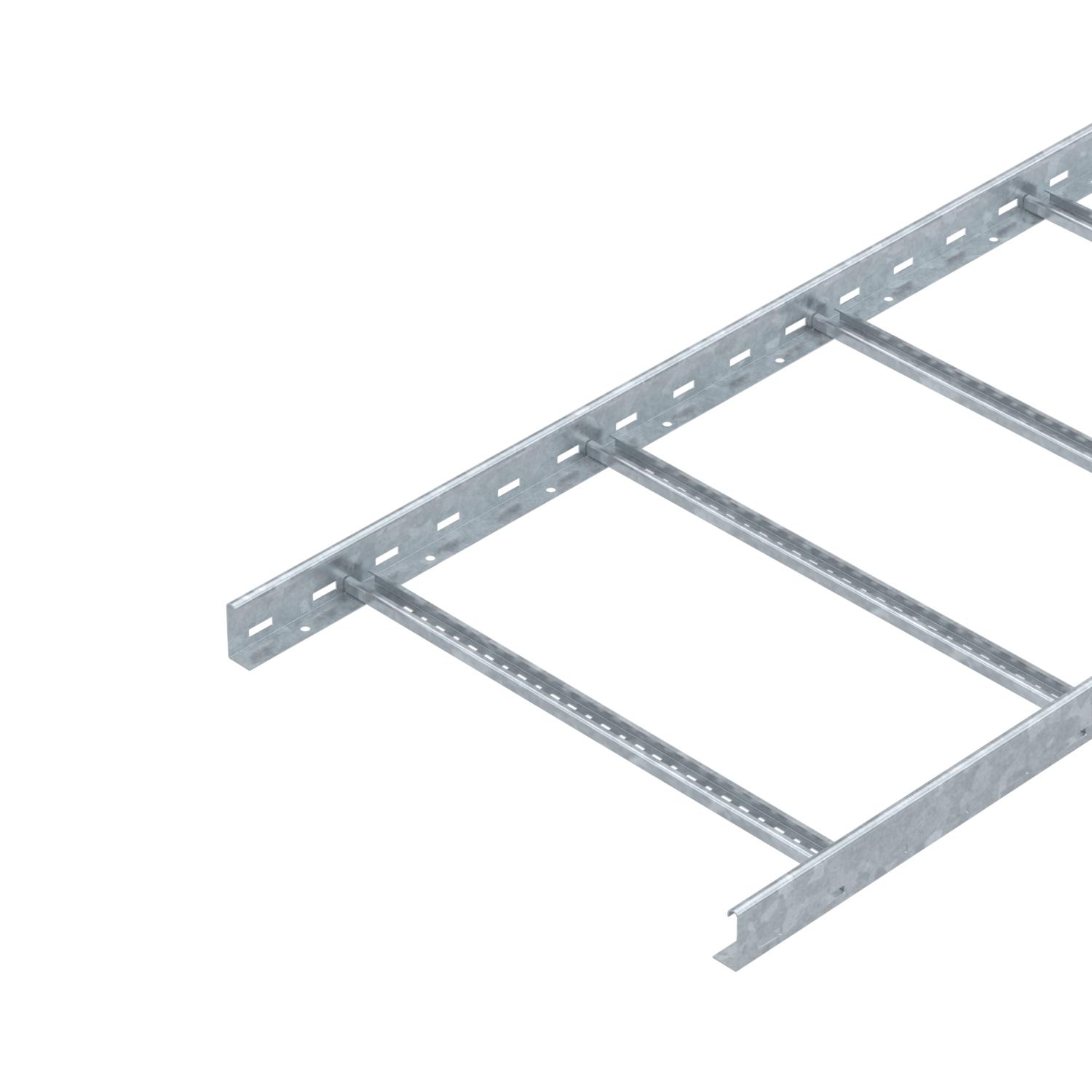

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Comprimento	6000 mm
Comprimento	6000 ft
Cor	zinco
Dimensão	60x600x6000
Dimensão	60x600x6000
Dimensão de ranhura degrau	16,50
Distância de apoio de 1,5m	3,1 kN/m
Distância de apoio de 2,0m	2,25 kN/m
Distância de apoio de 2,5m	1,5 kN/m
Distância de apoio de 3,0m	1,1 kN/m
Distância de apoio de 3,5m	0,75 kN/m
Distância de apoio de 4,0m	0,45 kN/m
Distância entre as travessas	300 mm

Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	não
Largura	600 mm
Material	Aço
Medida B	600 mm
Pegada de CO₂ (GWP) do berço ao portão	10,345 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	298 cm²
Secção transversal útil	29800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 60 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6208661	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho FT	DRL 600 FT	6051472	m	3 m

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Fixador para fixação de separador A2	KS KL A2	6062284	Unidade	30 Unidade
Separador 45 DD	TSG 45 DD	6062321	m	3 m
União reta FT	LVG 60 FT	6208843	Unidade	10 Unidade
Subida de cabos FT	LAB 60 FT	6220479	Unidade	1 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par
União multifuncional FT	LMFV 660 FT	6225738	Unidade	1 Unidade
