Caminho de cabos tipo escada LG 60, 6 m VS FS 6000 | 200 | 1,5 | sim | Aço | galvanizado pelo método Sendzimir

Caminho de cabos tipo escada LG 60, 6 m VS FS

Ref. 6208627 | EAN 4012195064251

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

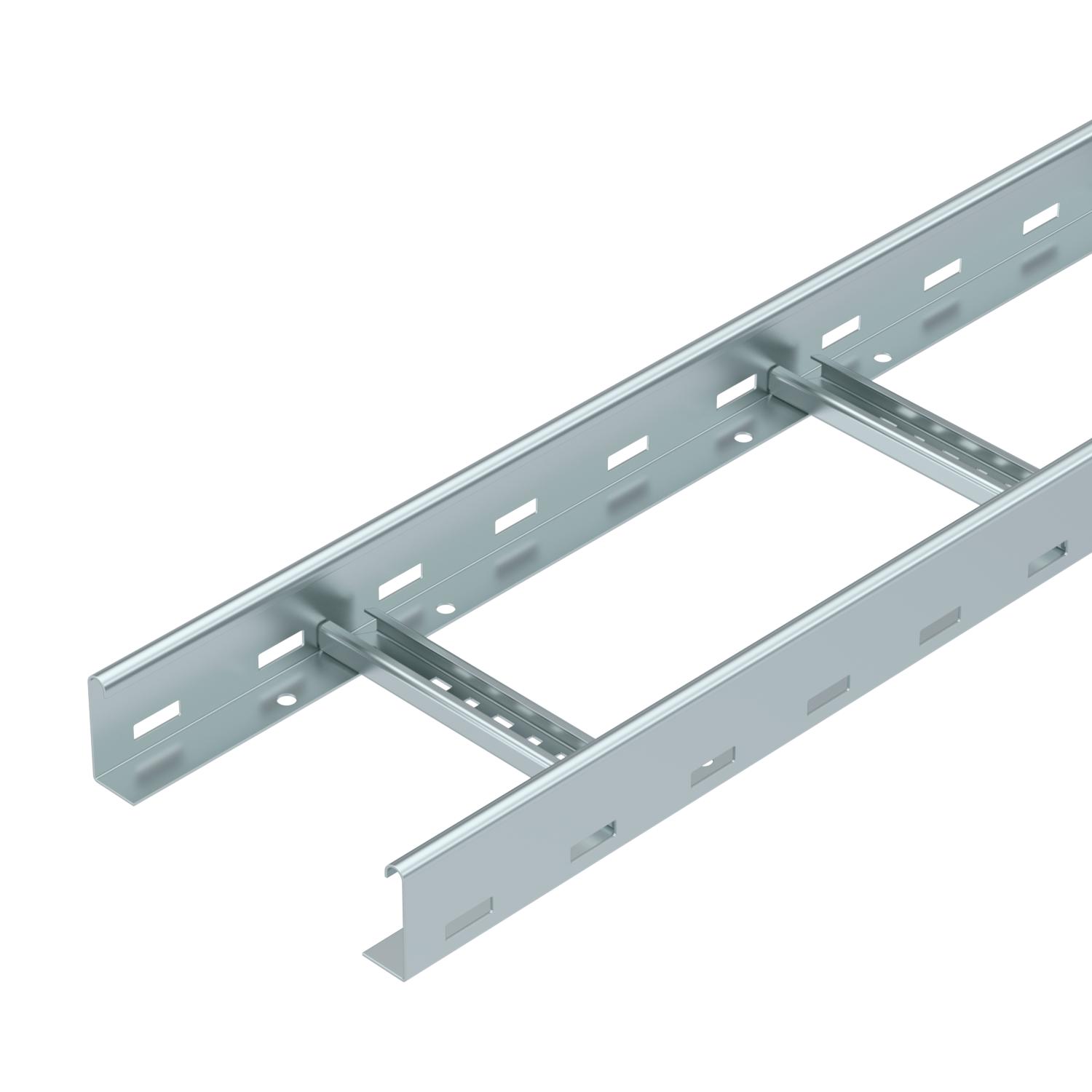

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Dimensão	60x200x6000
Dimensão	60x200x6000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	sim
Material	Aço

Perfuração lateral	sim
Proteção antifogo	Manutenção de funções estrutura de suporte normalizada
Secção transversal útil	98 cm²
Secção transversal útil	9800 mm²
Superfície	galvanizado pelo método Sendzimir
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Comprimento	6000 mm
Comprimento	6000 ft

Dimensão de ranhura degrau	16,50
Largura	200 mm
Medida B	200 mm

Cargas

Distância de apoio de 1,5m	3,1 kN/m
Distância de apoio de 2,0m	2,25 kN/m
Distância de apoio de 2,5m	1,5 kN/m

Distância de apoio de 3,0m	1,1 kN/m
Distância de apoio de 3,5m	0,75 kN/m
Distância de apoio de 4,0m	0,45 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 60 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208639	m	6 m

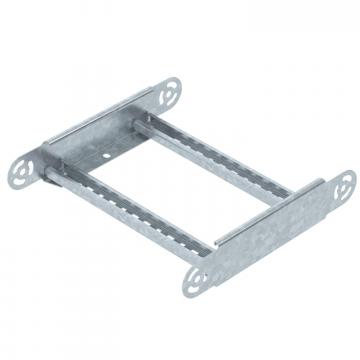

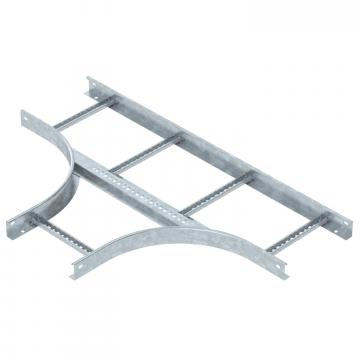

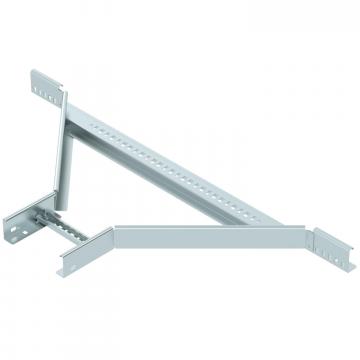

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m

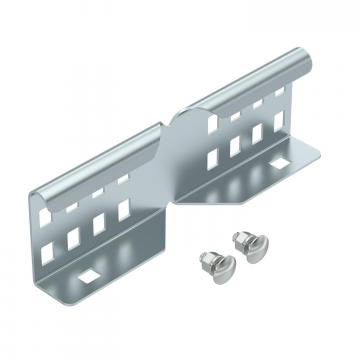

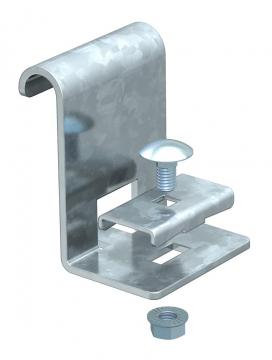

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 45 FS	TSG 45 FS	6062033	m	3 m
Fixador para fixação de separador A2	KS KL A2	6062284	Unidade	30 Unidade
União reta FS	LVG 60 FS	6208840	Unidade	10 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par

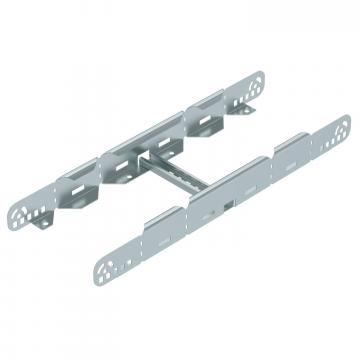

União multifuncional FS	LMFV 620 FS	6225710	Unidade	1 Unidade
