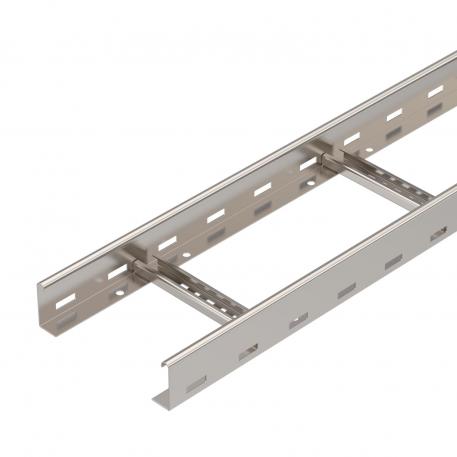

Caminho de cabos tipo escada LG 60, 6 m VS A4
Ref. 6101200 | EAN 4012196159314
- Descrição do produto
-
Descrição do produto
Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
-
- Dados técnicos
-
Dados técnicos

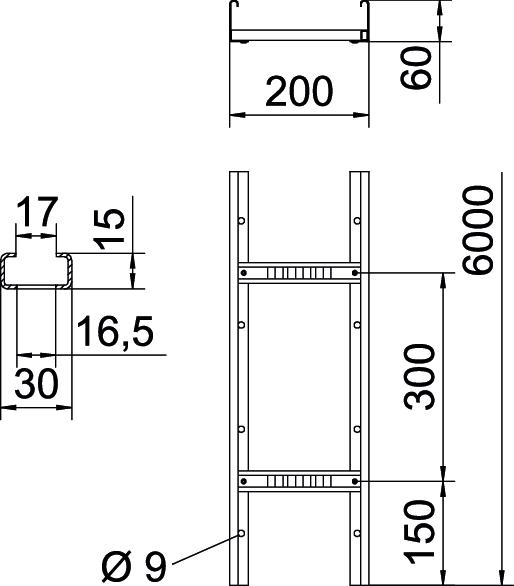

Aço inoxidável, decapado não Dimensão 60x200x6000 Dimensão 60x200x6000 Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau rebite cego Funktionsgaranti não Material Aço inoxidável 1.4571 Perfuração lateral sim Secção transversal útil 9800 mm² Secção transversal útil 98 cm² Superfície brilhante, pós-tratamento Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dimensões
Altura 60 mm Comprimento 6000 ft Comprimento 6000 mm Dimensão de ranhura degrau 16,50 Largura 200 mm Medida B 200 mm Cargas
Distância de apoio de 1,5m 3,1 kN/m Distância de apoio de 2,0m 2,25 kN/m Distância de apoio de 2,5m 1,5 kN/m Distância de apoio de 3,0m 1,1 kN/m Distância de apoio de 3,5m 0,75 kN/m Distância de apoio de 4,0m 0,45 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos tipo LG 60 VS
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
