- Descrição do produto
-
Descrição do produto

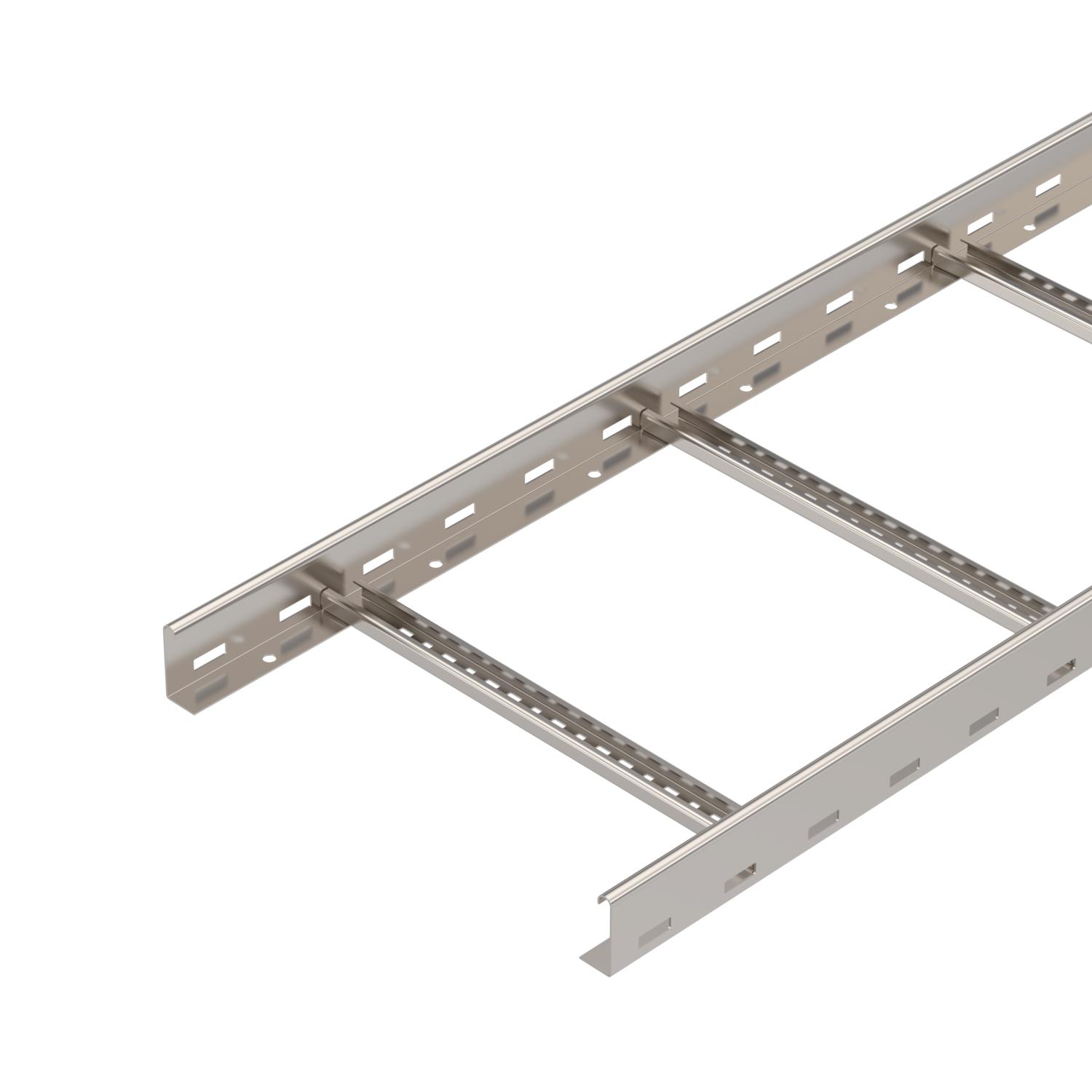

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Dimensão 60x400x6000 Dimensão 60x400x6000 Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau rebite cego Funktionsgaranti não Material Aço inoxidável, livre de ferrugem 1.4301 Perfuração lateral sim Secção transversal útil 198 cm² Secção transversal útil 19800 mm² Superfície brilhante, pós-tratamento Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dimensões
Altura 60 mm Comprimento 6000 mm Comprimento 6000 ft Dimensão de ranhura degrau 16,50 Largura 400 mm Medida B 400 mm Cargas
Distância de apoio de 1,5m 3,1 kN/m Distância de apoio de 2,0m 2,25 kN/m Distância de apoio de 2,5m 1,5 kN/m Distância de apoio de 3,0m 1,1 kN/m Distância de apoio de 3,5m 0,75 kN/m Distância de apoio de 4,0m 0,45 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos tipo LG 60 VS
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica LG 640 VS6 A2 / 6208706 , 0.32MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade LG 640 VS6 A2 / 6208706 , 0.16MB , pdfREACH Declaração de conformidade LG 640 VS6 A2 / 6208706 , 0.12MB , pdfRoHS Declaração de conformidade LG 640 VS6 A2 / 6208706 , 0.12MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos tipo escada , 6.45MB , pdf
