Caminho de cabos tipo escada LG 60, 6 m VS A2 6000 | 200 | 1,5 | não | Aço inoxidável, livre de ferrugem 1.4301 | brilhante, pós-tratamento

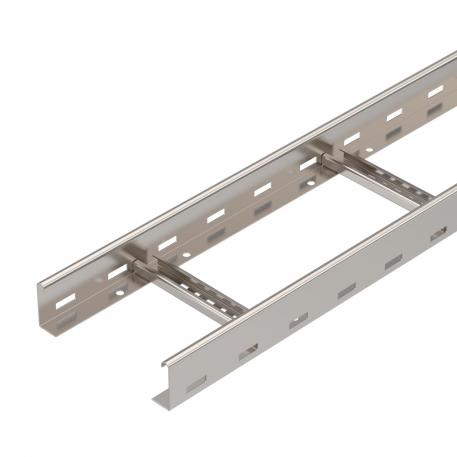

Caminho de cabos tipo escada LG 60, 6 m VS A2

Ref. 6208700 | EAN 4012195064411

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Material	Aço inoxidável, livre de ferrugem 1.4301

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Dimensão	60x200x6000
Dimensão	60x200x6000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	não
Material	Aço inoxidável, livre de ferrugem 1.4301

Perfuração lateral	sim
Secção transversal útil	9800 mm²
Secção transversal útil	98 cm²
Superfície	brilhante, pós-tratamento
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Comprimento	6000 mm
Comprimento	6000 ft

Dimensão de ranhura degrau	16,50
Largura	200 mm
Medida B	200 mm

Cargas

Distância de apoio de 1,5m	3,1 kN/m
Distância de apoio de 2,0m	2,25 kN/m
Distância de apoio de 2,5m	1,5 kN/m

Distância de apoio de 3,0m	1,1 kN/m
Distância de apoio de 3,5m	0,75 kN/m
Distância de apoio de 4,0m	0,45 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 60 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 620 VS6 A2	6000 mm	200 mm	1,5 mm	não	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6208700	m	6 m
LG 630 VS6 A2	6000 mm	300 mm	1,5 mm	não	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6208703	m	6 m
LG 640 VS6 A2	6000 mm	400 mm	1,5 mm	não	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6208706	m	6 m
LG 650 VS6 A2	6000 mm	500 mm	1,5 mm	não	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6208709	m	6 m
LG 660 VS6 A2	6000 mm	600 mm	1,5 mm	não	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6208712	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho A2	DRL 200 A2	6052894	m	3 m
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 45 A2	TSG 45 A2	6062025	m	3 m
Fixador para fixação de separador A2	KS KL A2	6062284	Unidade	30 Unidade
União reta A2	LVG 60 A2	6208846	Unidade	10 Unidade

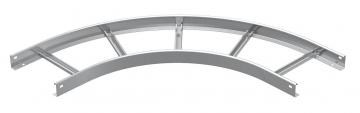

Ângulo 90° VS 60 A2	LBI 90 620 VS A2	7160046	Unidade	1 Unidade
Subida de cabos A2	LAB 20 A2	7164017	Unidade	1 Unidade
