Caminho de cabos tipo escada LG 60, 3m VS FS 3000 | 500 | 1,5 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos tipo escada LG 60, 3m VS FS

Ref. 6208547 | EAN 4012195064077

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

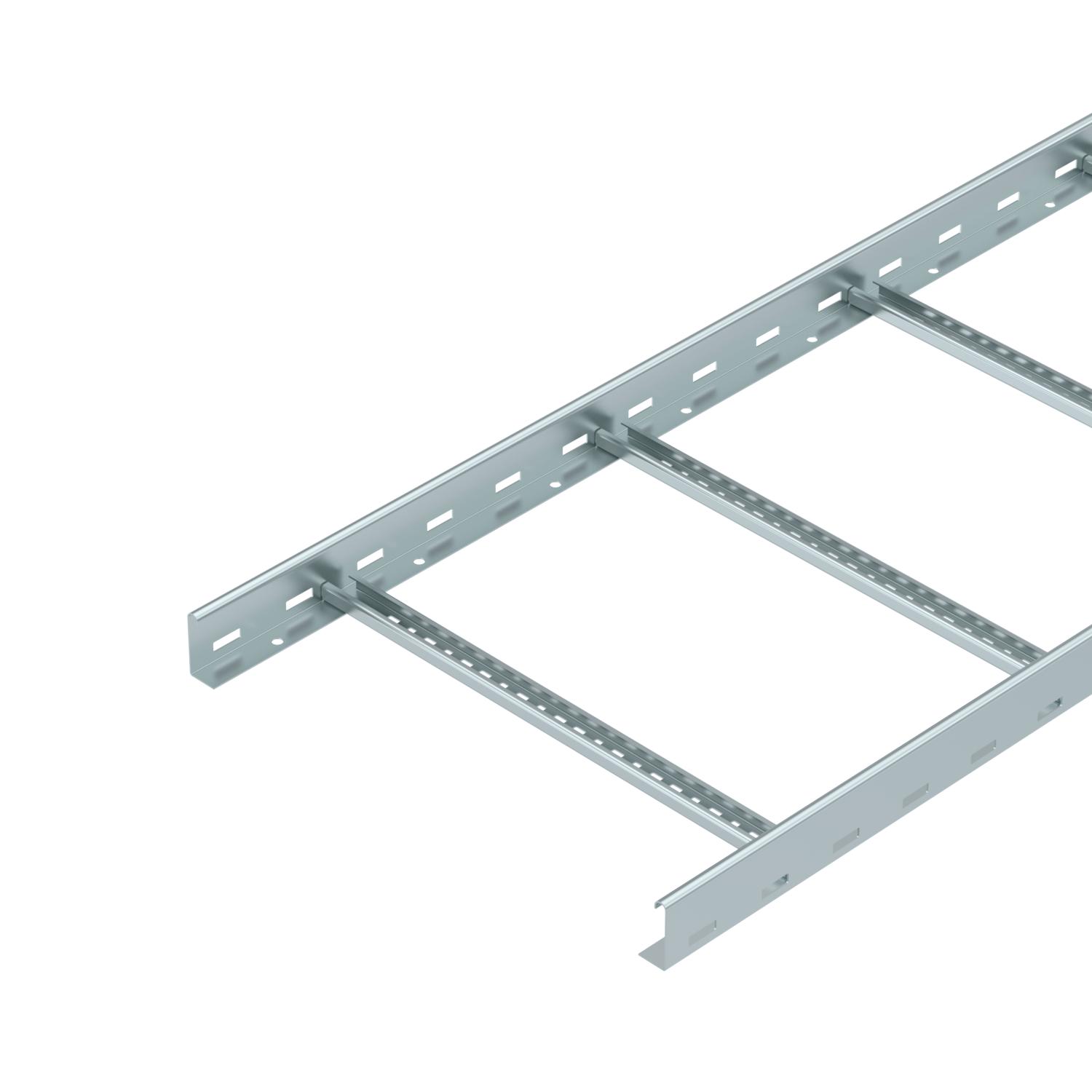

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Outras larguras disponíveis mediante pedido.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Comprimento	3000 mm
Comprimento	3000 ft
Cor	zinco
Dimensão	60x500x3000
Dimensão	60x500x3000
Dimensão de ranhura degrau	16,50
Distância de apoio de 1,5m	3,1 kN/m
Distância de apoio de 2,0m	2,25 kN/m
Distância de apoio de 2,5m	1,5 kN/m
Distância de apoio de 3,0m	1,1 kN/m
Distância de apoio de 3,5m	0,75 kN/m
Distância de apoio de 4,0m	0,45 kN/m
Distância entre as travessas	300 mm

Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	não
Largura	500 mm
Material	Aço
Medida B	500 mm
Pegada de CO₂ (GWP) do berço ao portão	6,279 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	248 cm²
Secção transversal útil	24800 mm²
Superfície	galvanizado pelo método Sendzimir
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 60 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208550	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho FS	DRL 500 FS	6052509	m	3 m

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 45 FS	TSG 45 FS	6062033	m	3 m
Fixador para fixação de separador A2	KS KL A2	6062284	Unidade	30 Unidade
União reta FS	LVG 60 FS	6208840	Unidade	10 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par
União multifuncional FS	LMFV 650 FS	6225716	Unidade	1 Unidade
