Caminho de cabos tipo escada LG 60, 3 m NS FS 3000 | 600 | 1,5 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos tipo escada LG 60, 3 m NS FS

Ref. 6208518 | EAN 4012195064015

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus do perfil C rebitados e abertos em cima (versão NS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Comprimento	3000 ft
Comprimento	3000 mm
Cor	zinco
Dimensão	60x600x6000
Dimensão	60x600x3000
Distância de apoio de 1,5m	3,1 kN/m
Distância de apoio de 2,0m	2 kN/m
Distância de apoio de 2,5m	1,5 kN/m
Distância de apoio de 3,0m	1 kN/m
Distância de apoio de 3,5m	0,6 kN/m
Distância de apoio de 4,0m	0,4 kN/m
Distância entre as travessas	300 mm

Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	não
Largura	600 mm
Material	Aço
Pegada de CO₂ (GWP) do berço ao portão	4,103 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	298 cm²
Secção transversal útil	29800 mm²
Superfície	galvanizado pelo método Sendzimir
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 60 NS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 620 NS 3 FS	3000 mm	200 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208506	m	3 m
LG 630 NS 3 FS	3000 mm	300 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208509	m	3 m
LG 640 NS 3 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208512	m	3 m
LG 650 NS 3 FS	3000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208515	m	3 m
LG 660 NS 3 FS	3000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208518	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho FS	DRL 600 FS	6052606	m	3 m

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 45 FS	TSG 45 FS	6062033	m	3 m
Fixador para fixação de separador A2	KS KL A2	6062284	Unidade	30 Unidade
União reta FS	LVG 60 FS	6208840	Unidade	10 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par

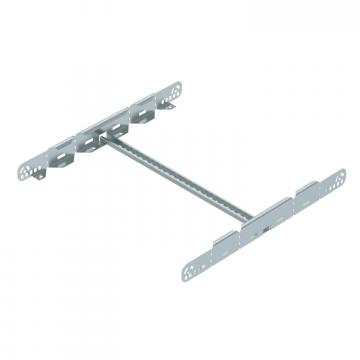

União multifuncional FS	LMFV 660 FS	6225718	Unidade	1 Unidade
