- Descrição do produto
-
Descrição do produto

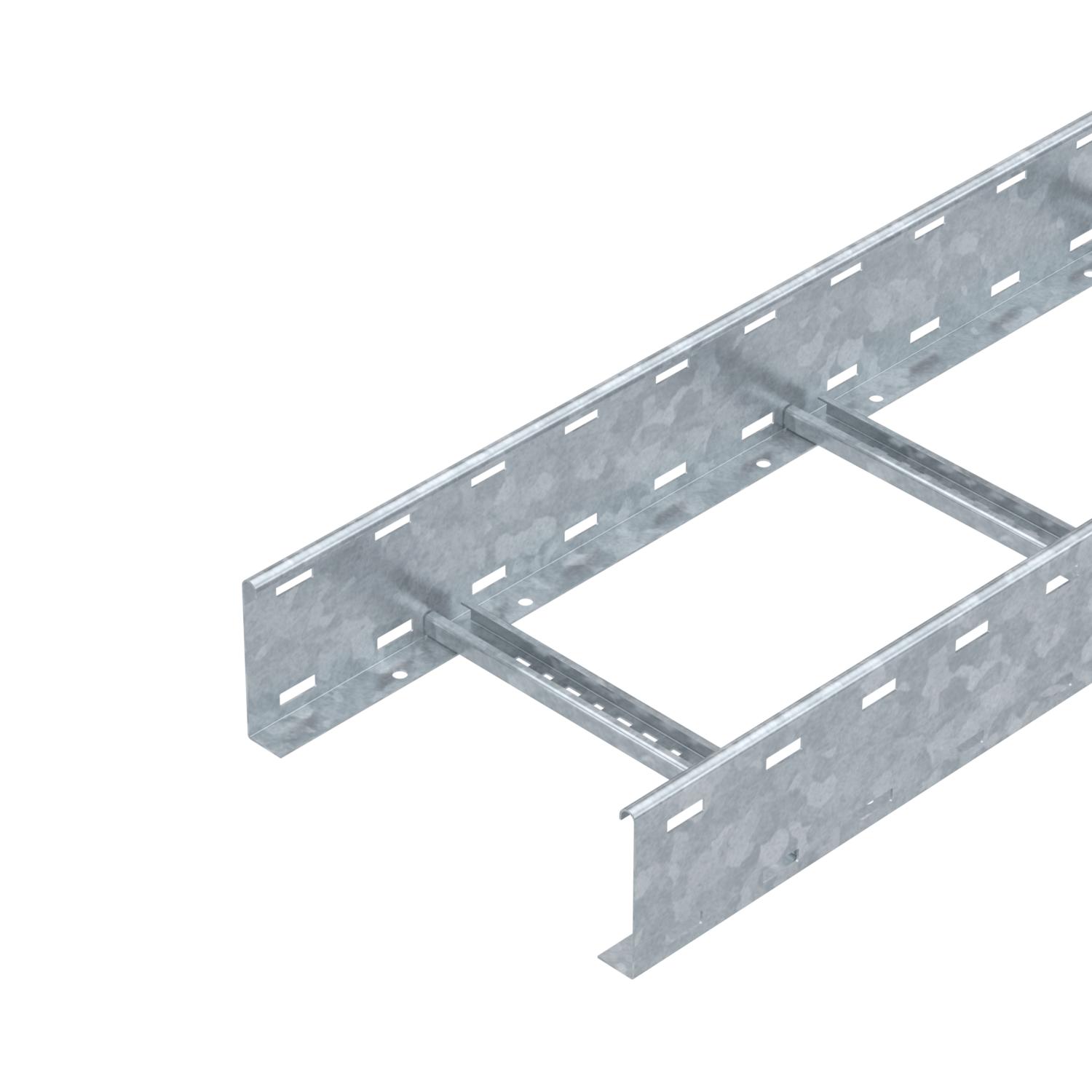

Caminho de cabos tipo escada com aba perfurada de 110 mm, degraus do perfil C abertos para cima.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Dimensão 110x300x6000 Dimensão 110x300x6000 Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau rebite cego Funktionsgaranti não Material Aço Perfuração lateral sim Secção transversal útil 283 cm² Secção transversal útil 28300 mm² Superfície Galvanizado por imersão a quente após maquinação Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dimensões
Altura 110 mm Comprimento 6000 mm Comprimento 6000 ft Dimensão de ranhura degrau 16,50 Largura 300 mm Medida B 300 mm Cargas
Distância de apoio de 2,0m 3,1 kN/m Distância de apoio de 2,5m 2 kN/m Distância de apoio de 3,0m 1,4 kN/m Distância de apoio de 3,5m 0,9 kN/m Distância de apoio de 4,0m 0,65 kN/m Distância de apoio de 4,5m 0,5 kN/m Distância de apoio de 5,0m 0,5 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos tipo LG 110 VS
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica LG 113 VS 6 FT / 6216468 , 0.26MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade LG 113 VS 6 FT / 6216468 , 0.16MB , pdfREACH Declaração de conformidade LG 113 VS 6 FT / 6216468 , 0.12MB , pdfRoHS Declaração de conformidade LG 113 VS 6 FT / 6216468 , 0.12MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos tipo escada , 6.45MB , pdf
