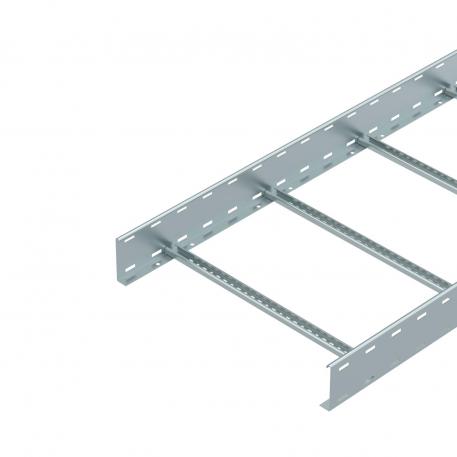

Caminho de cabos tipo escada LG 110, 6 m VS FS 6000 | 600 | 1,5 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos tipo escada LG 110, 6 m VS FS

Ref. 6216454 | EAN 4012195065340

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos tipo escada com aba perfurada de 110 mm, degraus do perfil C abertos para cima.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Comprimento	6000 ft
Comprimento	6000 mm
Cor	zinco
Dimensão	110x600x6000
Dimensão	110x600x6000
Dimensão de ranhura degrau	16,50
Distância de apoio de 2,0m	3,1 kN/m
Distância de apoio de 2,5m	2 kN/m
Distância de apoio de 3,0m	1,4 kN/m
Distância de apoio de 3,5m	0,9 kN/m
Distância de apoio de 4,0m	0,65 kN/m
Distância de apoio de 4,5m	0,5 kN/m
Distância de apoio de 5,0m	0,5 kN/m

Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	não
Largura	600 mm
Material	Aço
Medida B	600 mm
Pegada de CO₂ (GWP) do berço ao portão	3,649 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	568 cm²
Secção transversal útil	56800 mm²
Superfície	galvanizado pelo método Sendzimir
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 110 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6216454	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	LVG 110 FS	6216545	Unidade	10 Unidade
União multifuncional FS	LMFV 1160 FS	6225758	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 600 FS	6052606	m	3 m
Separador 85 FS	TSG 85 FS	6062114	m	3 m
