Caminho de cabos tipo escada LG 110, 6 m VS FS
Ref. 6216445 | EAN 4012195065319
- Descrição do produto
-
Descrição do produto

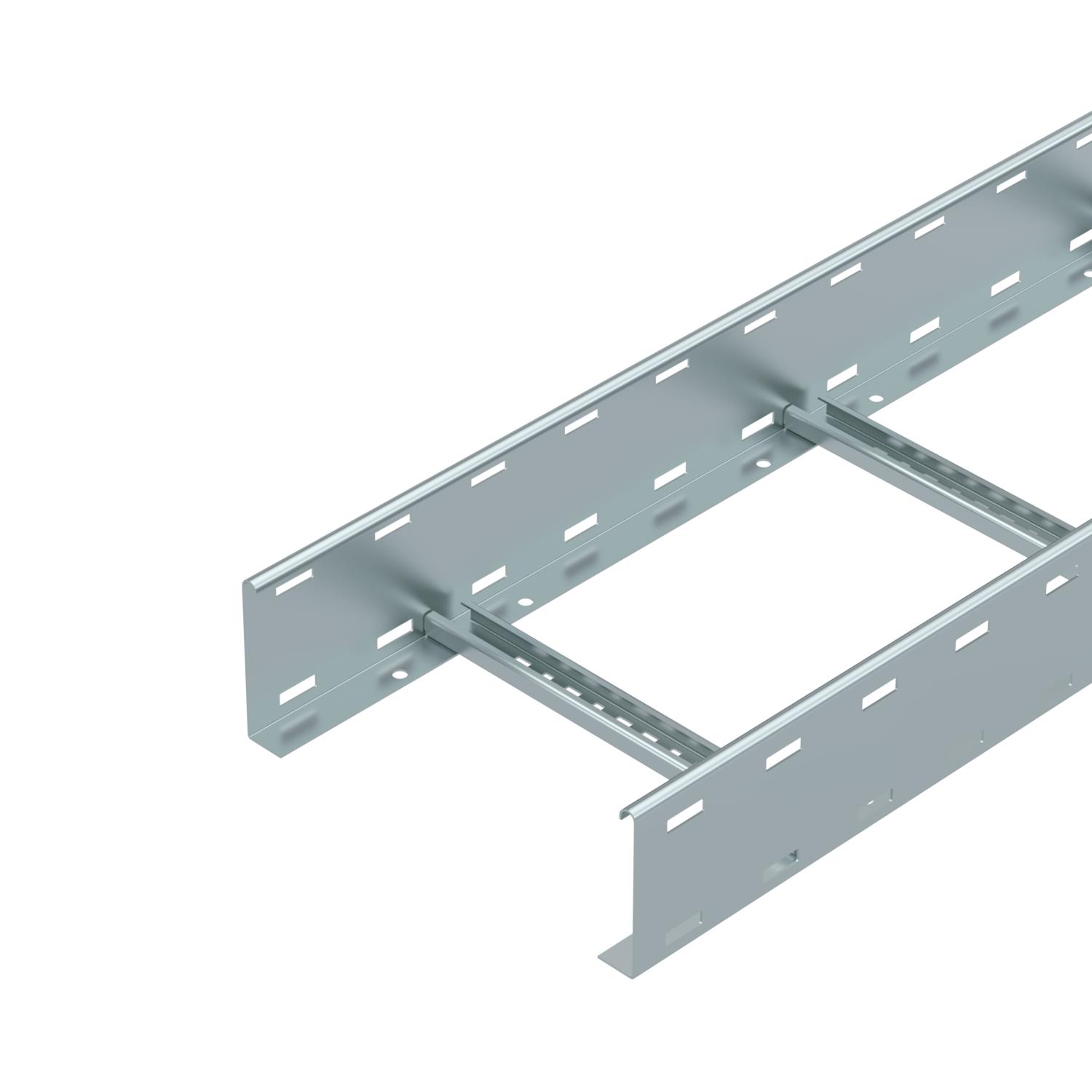

Caminho de cabos tipo escada com aba perfurada de 110 mm, degraus do perfil C abertos para cima.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 110 mm Comprimento 6000 ft Comprimento 6000 mm Cor zinco Dimensão 110x300x6000 Dimensão 110x300x6000 Dimensão de ranhura degrau 16,50 Distância de apoio de 2,0m 3,1 kN/m Distância de apoio de 2,5m 2 kN/m Distância de apoio de 3,0m 1,4 kN/m Distância de apoio de 3,5m 0,9 kN/m Distância de apoio de 4,0m 0,65 kN/m Distância de apoio de 4,5m 0,5 kN/m Distância de apoio de 5,0m 0,5 kN/m Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau rebite cego Funktionsgaranti não Largura 300 mm Material Aço Medida B 300 mm Pegada de CO₂ (GWP) do berço ao portão 1,439 kg CO₂e / 1 Metro Perfuração lateral sim Secção transversal útil 28300 mm² Secção transversal útil 283 cm² Superfície galvanizado pelo método Sendzimir Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos tipo LG 110 VS
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FS
LVG 110 FS 6216545 10 Unidade
União multifuncional FS
LMFV 1130 FS 6225752 1 Unidade
Separador 85 FS
TSG 85 FS 6062114 3 m Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo
SKH 110 OR 6222553 20 Par
Tampa com ferrolho FS
DRL 300 FS 6052304 3 m
Fixador para fixação de separador A2
KS KL A2 6062284 30 Unidade - Downloads
-
