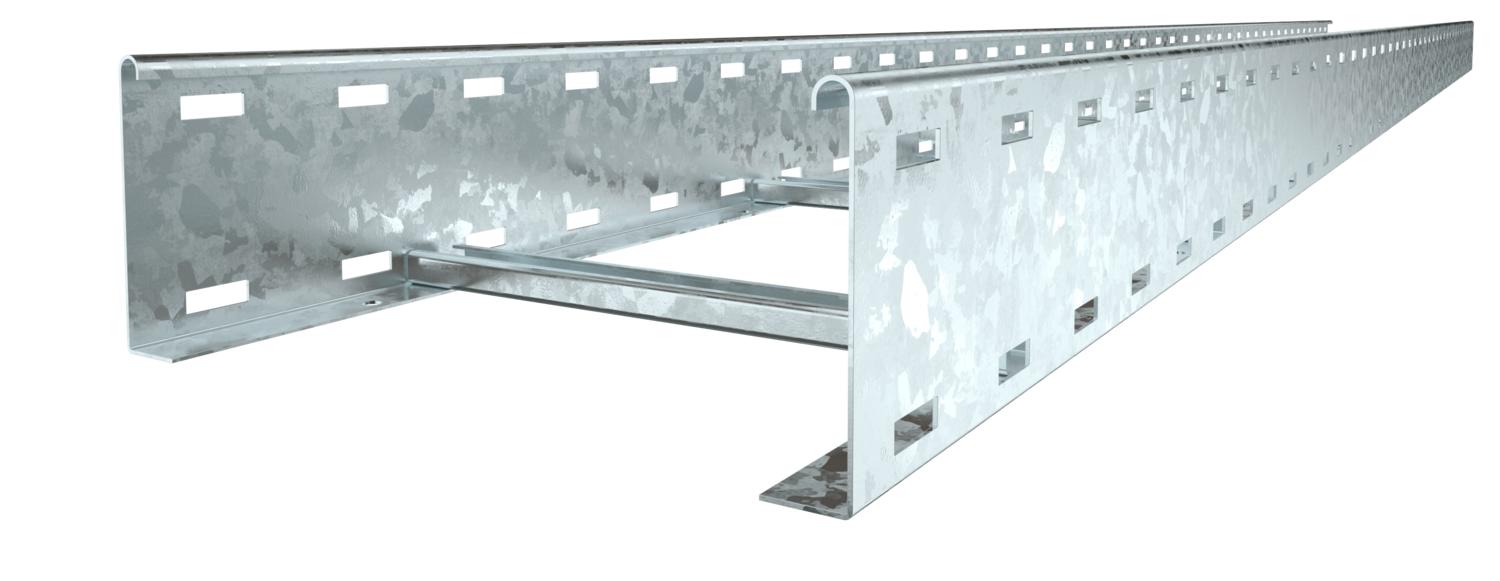

Caminho de cabos tipo escada LG 110, 3 m VS FT 3000 | 200 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

Caminho de cabos tipo escada LG 110, 3 m VS FT

Ref. 6216423 | EAN 4012195065210

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos tipo escada com aba perfurada de 110 mm, degraus do perfil C abertos para cima.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Dimensão	110x200x3000
Dimensão	110x200x3000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	não
Material	Aço

Perfuração lateral	sim
Secção transversal útil	188 cm²
Secção transversal útil	18800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dimensões

Altura	110 mm
Comprimento	3000 ft
Comprimento	3000 mm

Dimensão de ranhura degrau	16,50
Largura	200 mm
Medida B	200 mm

Cargas

Distância de apoio de 2,0m	3,1 kN/m
Distância de apoio de 2,5m	2 kN/m
Distância de apoio de 3,0m	1,4 kN/m
Distância de apoio de 3,5m	0,9 kN/m

Distância de apoio de 4,0m	0,65 kN/m
Distância de apoio de 4,5m	0,5 kN/m
Distância de apoio de 5,0m	0,5 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 110 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6216435	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	LVG 110 FT	6216548	Unidade	10 Unidade
União multifuncional FT	LMFV 1120 FT	6225770	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 200 FT	6051367	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Subida de cabos FT	LAB 20 FT	6220436	Unidade	1 Unidade
