Caminho de cabos tipo escada LCIS 60, 6 m C30 FT 6000 | 300 | 1,5 | não

Caminho de cabos tipo escada LCIS 60, 6 m C30 FT

Ref. 6209645 | EAN 4012196431793

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

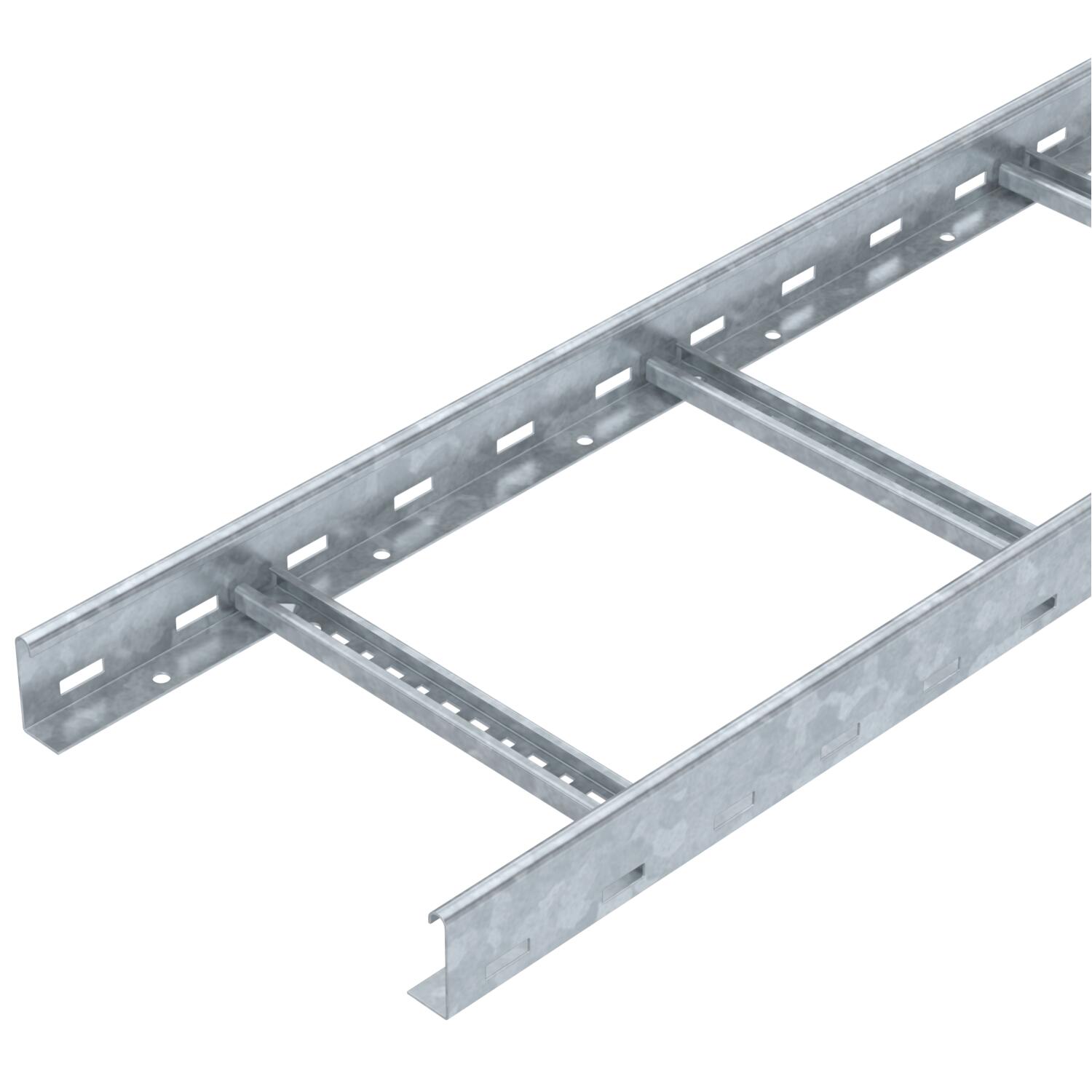

Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Comprimento	6000 ft
Comprimento	6000 mm
Cor	zinco

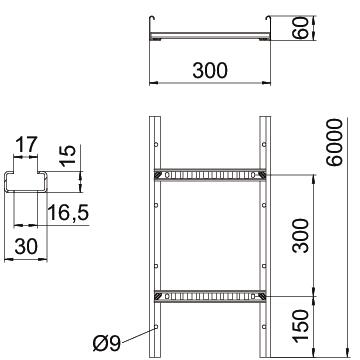

Dimensão	60x300x6000
Dimensão de ranhura degrau	16,50
Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2 kN/m
Distância de apoio de 2,5m	1,3 kN/m
Distância de apoio de 3,0m	1 kN/m
Distância de apoio de 3,5m	0,78 kN/m
Distância de apoio de 4,0m	0,4 kN/m
Distância entre as travessas	300 mm

Espessura da travessa	1,5 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Largura	300 mm
Material	Aço
Medida B	300 mm
Pegada de CO₂ (GWP) do berço ao portão	19,671 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	120 cm²
Secção transversal útil	12000 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LCIS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	não	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	não	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	não	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	não	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	não	6209651	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	LVG 60 FT	6208843	Unidade	10 Unidade
Ângulo 90º 60 FT	LB 90 630 R3 FT	6225064	Unidade	1 Unidade
União multifuncional FT	LMFV 630 FT	6225732	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 300 FT	6051383	m	3 m
Separador 45 DD	TSG 45 DD	6062321	m	3 m
Subida de cabos FT	LAB 30 FT	6220444	Unidade	1 Unidade
