Caminho de cabos tipo escada LCIS 60, 6 m C30 A2 6000 | 600 | 1,5 | não

Caminho de cabos tipo escada LCIS 60, 6 m C30 A2

Ref. 6207260 | EAN 4012196431724

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminho de cabos tipo escada com altura lateral de 60 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	sim
Altura	60 mm
Comprimento	6000 mm
Comprimento	6000 ft
Cor	aço inoxidável

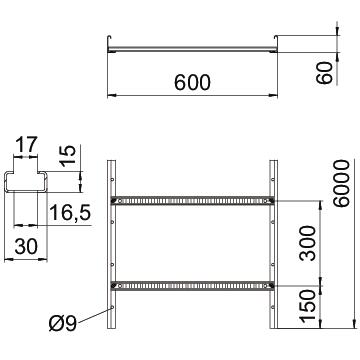

Dimensão	60x600x6000
Dimensão de ranhura degrau	16,50
Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2 kN/m
Distância de apoio de 2,5m	1,3 kN/m
Distância de apoio de 3,0m	1 kN/m
Distância de apoio de 3,5m	0,78 kN/m
Distância de apoio de 4,0m	0,4 kN/m
Distância entre as travessas	300 mm

Espessura da travessa	1,5 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Largura	600 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	600 mm
Pegada de CO₂ (GWP) do berço ao portão	6,597 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	240 cm²
Secção transversal útil	24000 mm²
Superfície	brilhante, pós-tratamento
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LCIS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	não	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	não	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	não	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	não	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	não	6207260	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta A2	LVG 60 A2	6208846	Unidade	10 Unidade

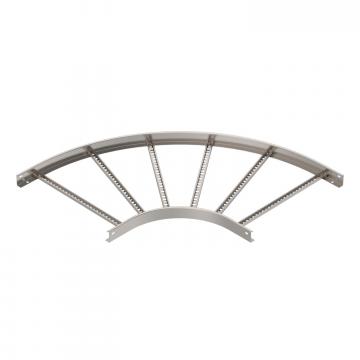

Ângulo 90° 60 A2	LB 90 660 R3 A2	6225090	Unidade	1 Unidade
Tampa com ferrolho A2	DRL 600 A2	6052975	m	3 m
Separador 45 A2	TSG 45 A2	6062025	m	3 m
Subida de cabos A2	LAB 60 A2	7164068	Unidade	1 Unidade
