Caminho de cabos tipo escada LCIS 60, 3 m C30 FT 3000 | 400 | 1,5 | não

Caminho de cabos tipo escada LCIS 60, 3 m C30 FT

Ref. 6209725 | EAN 4012196431755

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não

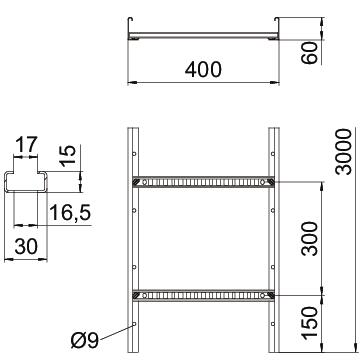

Dimensão	60x400x3000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Material	Aço

Perfuração lateral	sim
Secção transversal útil	160 cm²
Secção transversal útil	16000 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Comprimento	3000 ft
Comprimento	3000 mm

Dimensão de ranhura degrau	17,00
Largura	400 mm
Medida B	400 mm

Cargas

Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2 kN/m
Distância de apoio de 2,5m	1,3 kN/m

Distância de apoio de 3,0m	1 kN/m
Distância de apoio de 3,5m	0,78 kN/m
Distância de apoio de 4,0m	0,4 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LCIS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	não	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	não	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	não	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	não	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	não	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	não	6209729	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	LVG 60 FT	6208843	Unidade	10 Unidade
Ângulo 90º 60 FT	LB 90 640 R3 FT	6225066	Unidade	1 Unidade

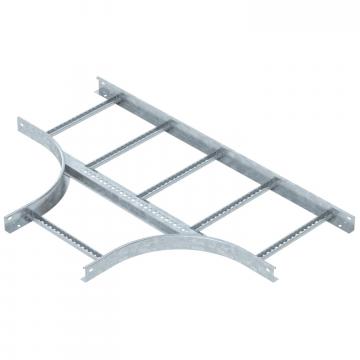

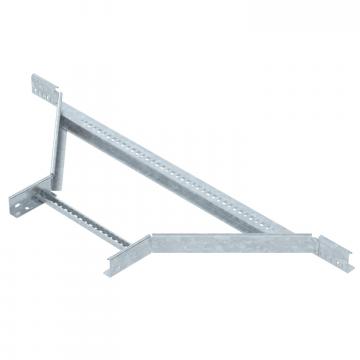

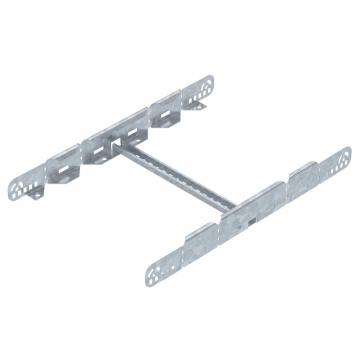

União multifuncional FT	LMFV 640 FT	6225734	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 400 FT	6051413	m	3 m
Separador 45 DD	TSG 45 DD	6062321	m	3 m
Subida de cabos FT	LAB 40 FT	6220452	Unidade	1 Unidade
