Caminho de cabos tipo escada LCIS 60, 3 m C30 FS 3000 | 400 | 1,5 | não

Caminho de cabos tipo escada LCIS 60, 3 m C30 FS

Ref. 6209614 | EAN 4012196487592

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

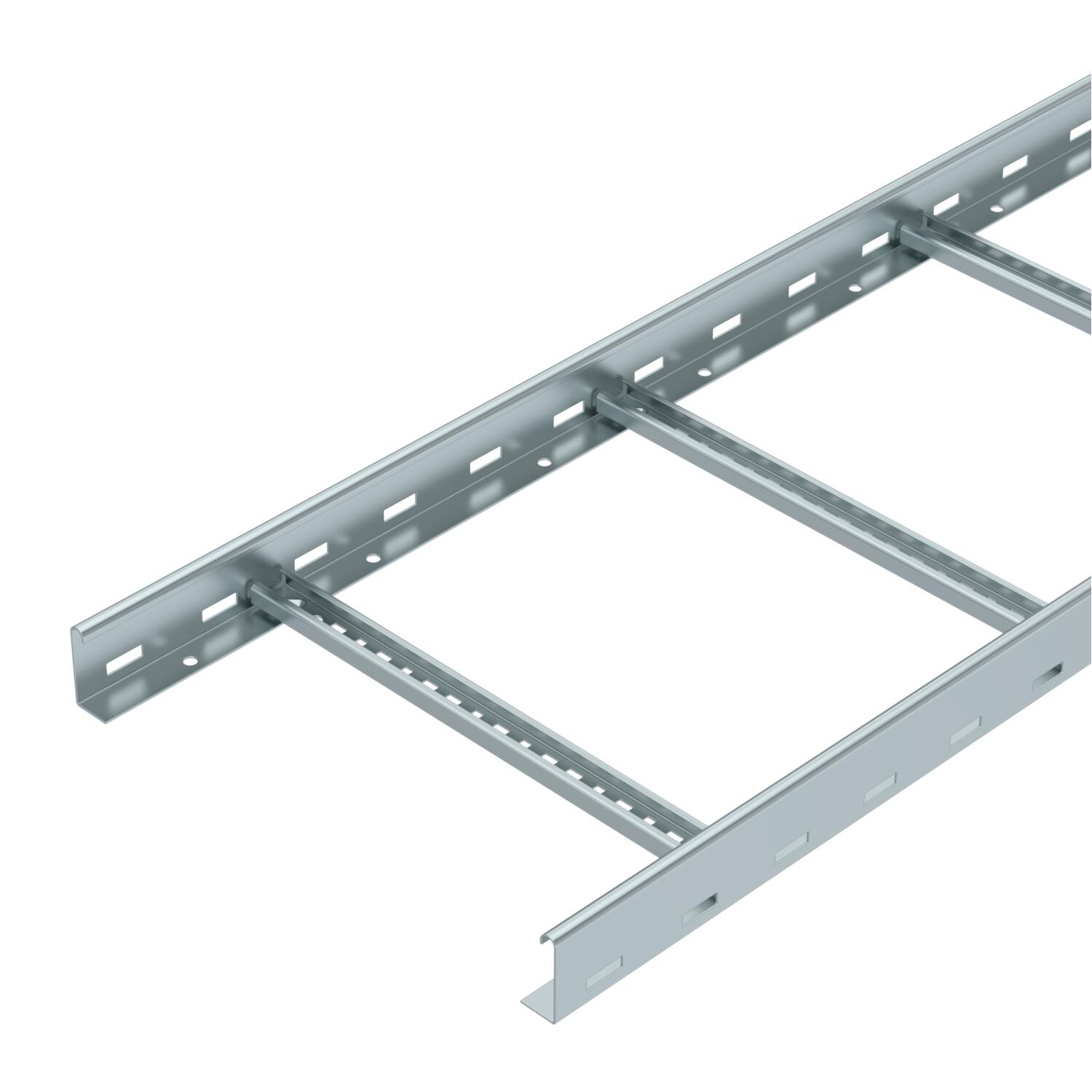

Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo BS-H....
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Comprimento	3000 ft
Comprimento	3000 mm
Cor	zinco
Dimensão	60x400x3000
Dimensão de ranhura degrau	17,00
Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2 kN/m
Distância de apoio de 2,5m	1,3 kN/m
Distância de apoio de 3,0m	1 kN/m
Distância de apoio de 3,5m	0,78 kN/m
Distância de apoio de 4,0m	0,4 kN/m
Distância entre as travessas	300 mm

Espessura da travessa	1,5 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Largura	400 mm
Material	Aço
Medida B	400 mm
Pegada de CO₂ (GWP) do berço ao portão	9,089 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	160 cm²
Secção transversal útil	16000 mm²
Superfície	galvanizado pelo método Sendzimir
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LCIS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	não	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	não	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	não	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	não	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	não	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	não	6209618	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	LVG 60 FS	6208840	Unidade	10 Unidade

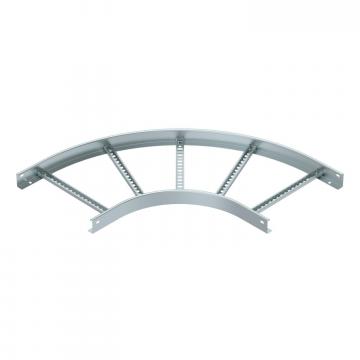

Ângulo 90° 60 FS	LB 90 640 R3 FS	6225046	Unidade	1 Unidade

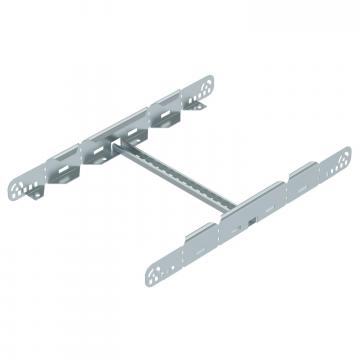

União multifuncional FS	LMFV 640 FS	6225714	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 400 FS	6052401	m	3 m
Separador 45 FS	TSG 45 FS	6062033	m	3 m
