- Descrição do produto
-
Descrição do produto

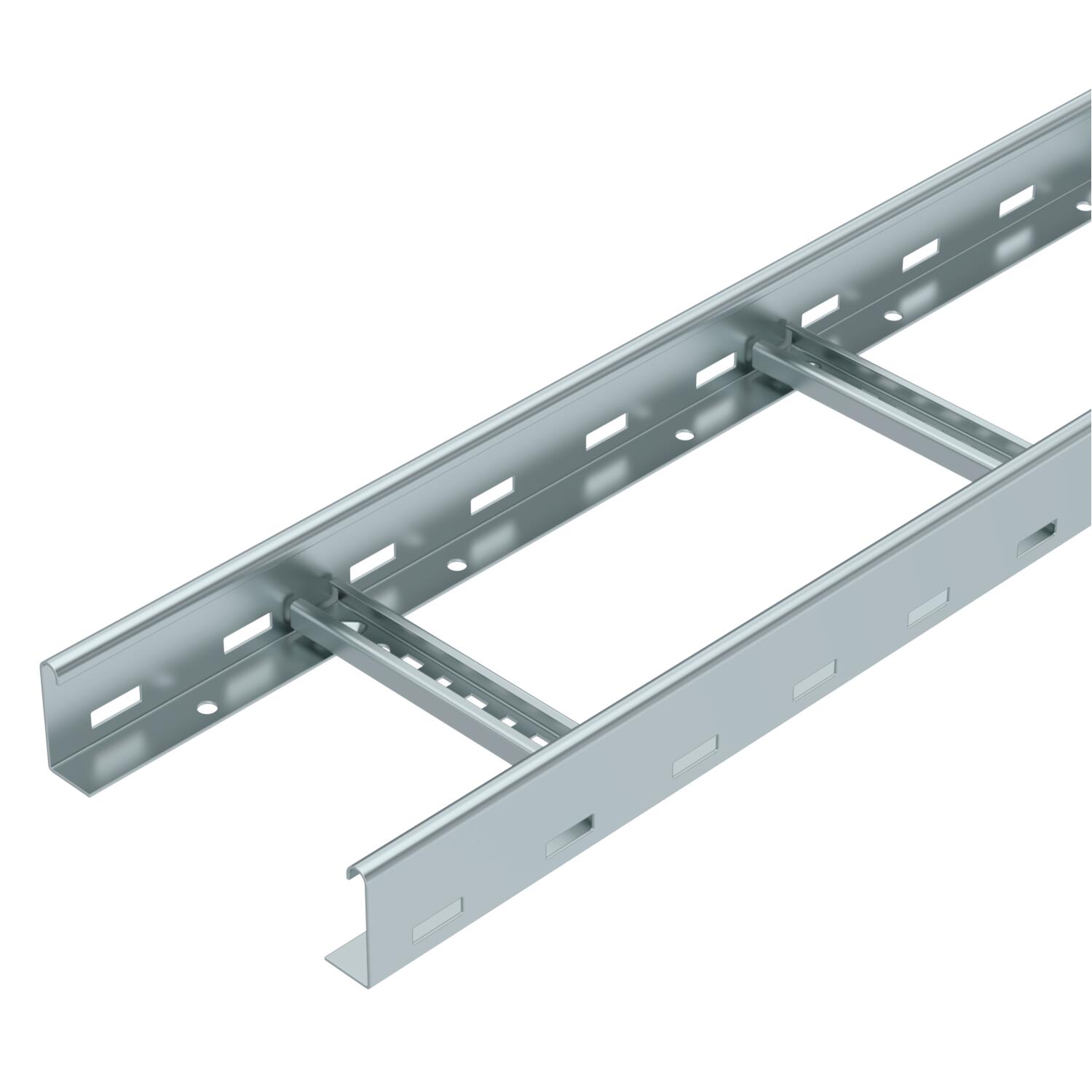

Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Dimensão 60x200x3000 Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau soldado Funktionsgaranti não Material Aço Perfuração lateral sim Secção transversal útil 80 cm² Secção transversal útil 8000 mm² Superfície galvanizado pelo método Sendzimir Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dimensões
Altura 60 mm Comprimento 3000 ft Comprimento 3000 mm Dimensão de ranhura degrau 17,00 Largura 200 mm Medida B 200 mm Cargas
Distância de apoio de 1,5m 3,3 kN/m Distância de apoio de 2,0m 2 kN/m Distância de apoio de 2,5m 1,3 kN/m Distância de apoio de 3,0m 1 kN/m Distância de apoio de 3,5m 0,78 kN/m Distância de apoio de 4,0m 0,4 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos tipo LCIS 60
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
-
Todos os tipos
