Caminho de cabos tipo escada LCIS 60, 3 m C30 FS
Ref. 6209608 | EAN 4012197347949
- Descrição do produto
-
Descrição do produto

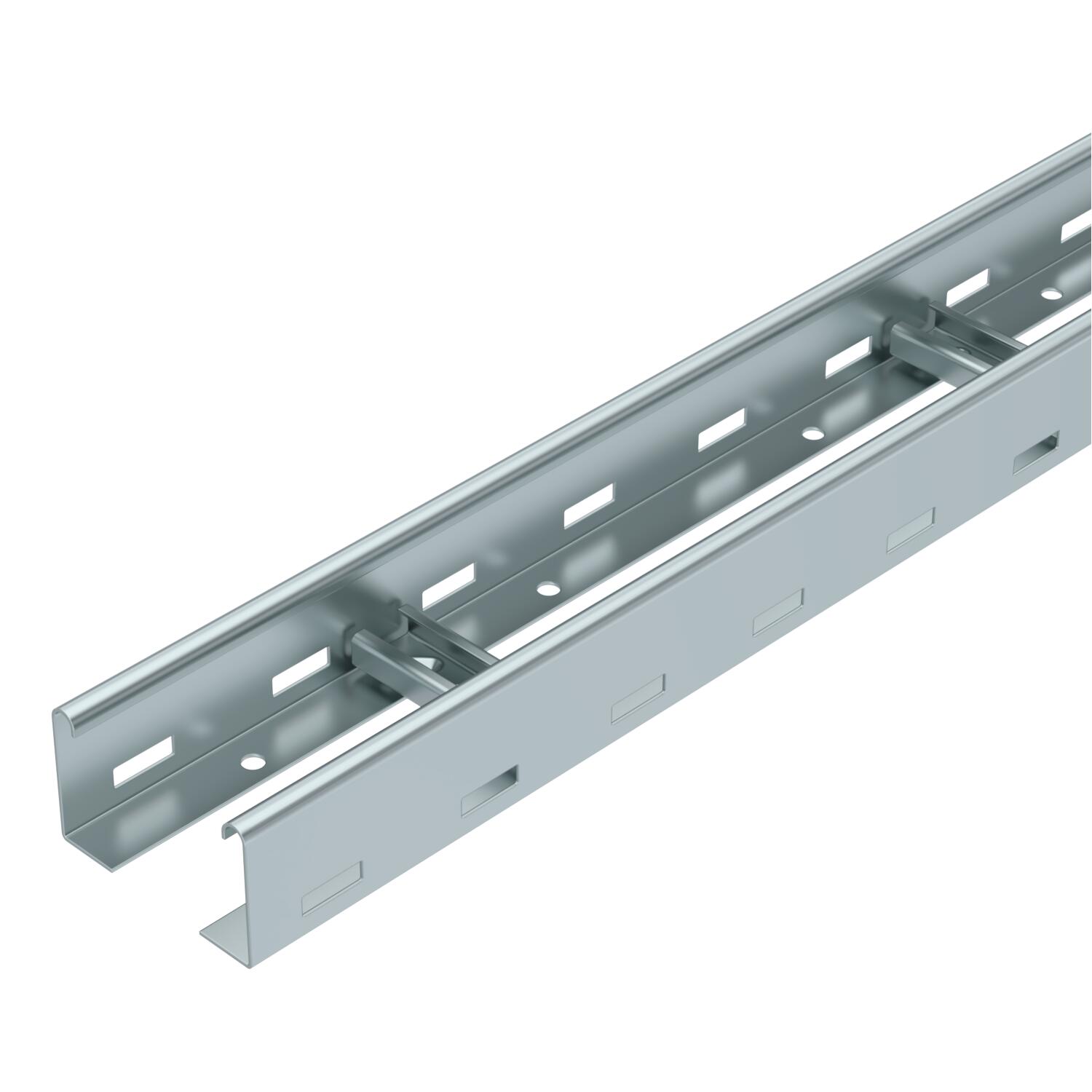

Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo BS-H....
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
-
- Dados técnicos
-
Dados técnicos

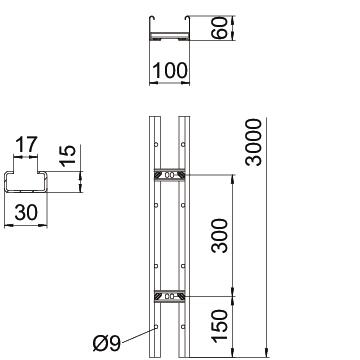

Aço inoxidável, decapado não Altura 60 mm Comprimento 3000 mm Comprimento 3000 ft Cor zinco Dimensão 60x100x3000 Distância de apoio de 1,5m 2,8 kN/m Distância de apoio de 2,0m 1,3 kN/m Distância de apoio de 2,5m 0,8 kN/m Distância de apoio de 3,0m 0,6 kN/m Distância de apoio de 4,0m 0,25 kN/m Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau soldado Funktionsgaranti não Largura 100 mm Material Aço Medida B 100 mm Pegada de CO₂ (GWP) do berço ao portão 8,969 kg CO₂e / 1 Metro Perfuração lateral sim Secção transversal útil 4000 mm² Secção transversal útil 40 cm² Superfície galvanizado pelo método Sendzimir Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
