Caminho de cabos tipo escada LCIS 110, 6 m C30 FT 6000 | 400 | 1,5 | não

Caminho de cabos tipo escada LCIS 110, 6 m C30 FT

Ref. 6209824 | EAN 4012196431656

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminho de cabos tipo escada com altura lateral de 110 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Comprimento	6000 ft
Comprimento	6000 mm
Cor	zinco
Dimensão	110x400x6000
Dimensão de ranhura degrau	16,50
Distância de apoio de 2,0m	3 kN/m
Distância de apoio de 2,5m	2 kN/m
Distância de apoio de 3,0m	1,4 kN/m
Distância de apoio de 3,5m	1,05 kN/m
Distância de apoio de 4,0m	0,8 kN/m
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm

Fixação do degrau	soldado
Funktionsgaranti	não
Largura	400 mm
Material	Aço
Medida B	400 mm
Pegada de CO₂ (GWP) do berço ao portão	41 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	360 cm²
Secção transversal útil	36000 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada LCIS 110

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	não	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	não	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	não	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	não	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	não	6209828	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	LVG 110 FT	6216548	Unidade	10 Unidade

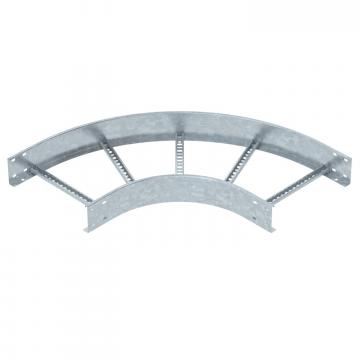

Ângulo 90º 110 FT	LB 90 1140 R3 FT	6225146	Unidade	1 Unidade
União multifuncional FT	LMFV 1140 FT	6225774	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 400 FT	6051413	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Subida de cabos FT	LAB 40 FT	6220452	Unidade	1 Unidade
