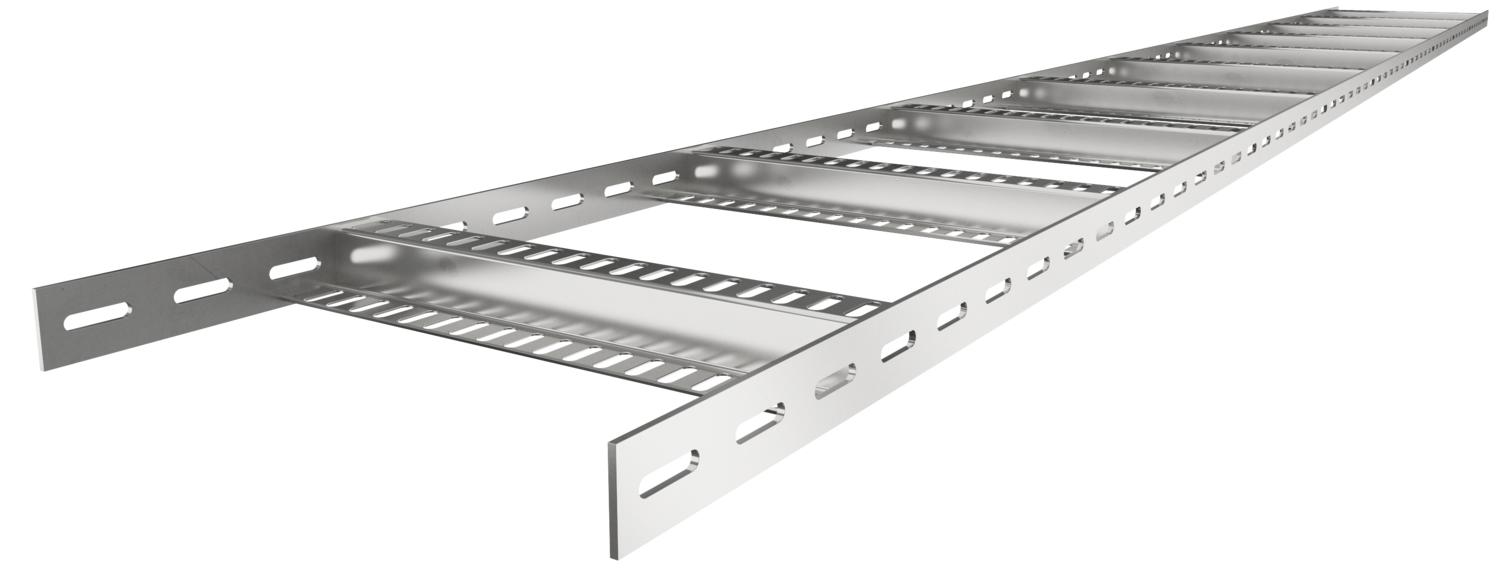

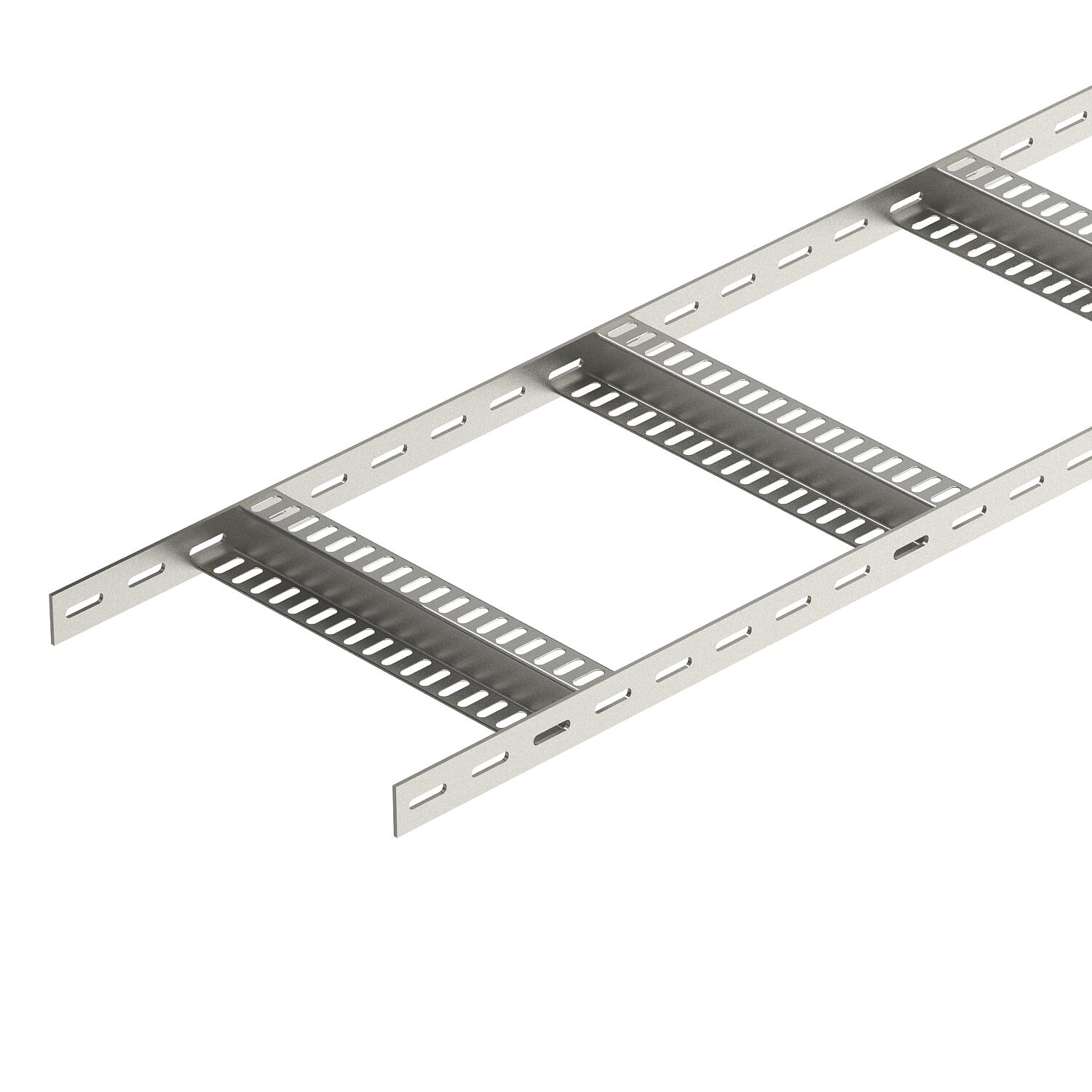

Caminho de cabos tipo escada com degrau Z, leve A4
Ref. 7098092 | EAN 4012195708018
- Descrição do produto
-
Descrição do produtoCaminhos de cabos navais, pequenas cargas, com aba perfurada de altura lateral de 35 mm, com degraus em Z, soldados e perfurados. Carga verificada de acordo com a IEC em combinação com união do tipo SLV.
-
- Dados técnicos
-
Dados técnicos

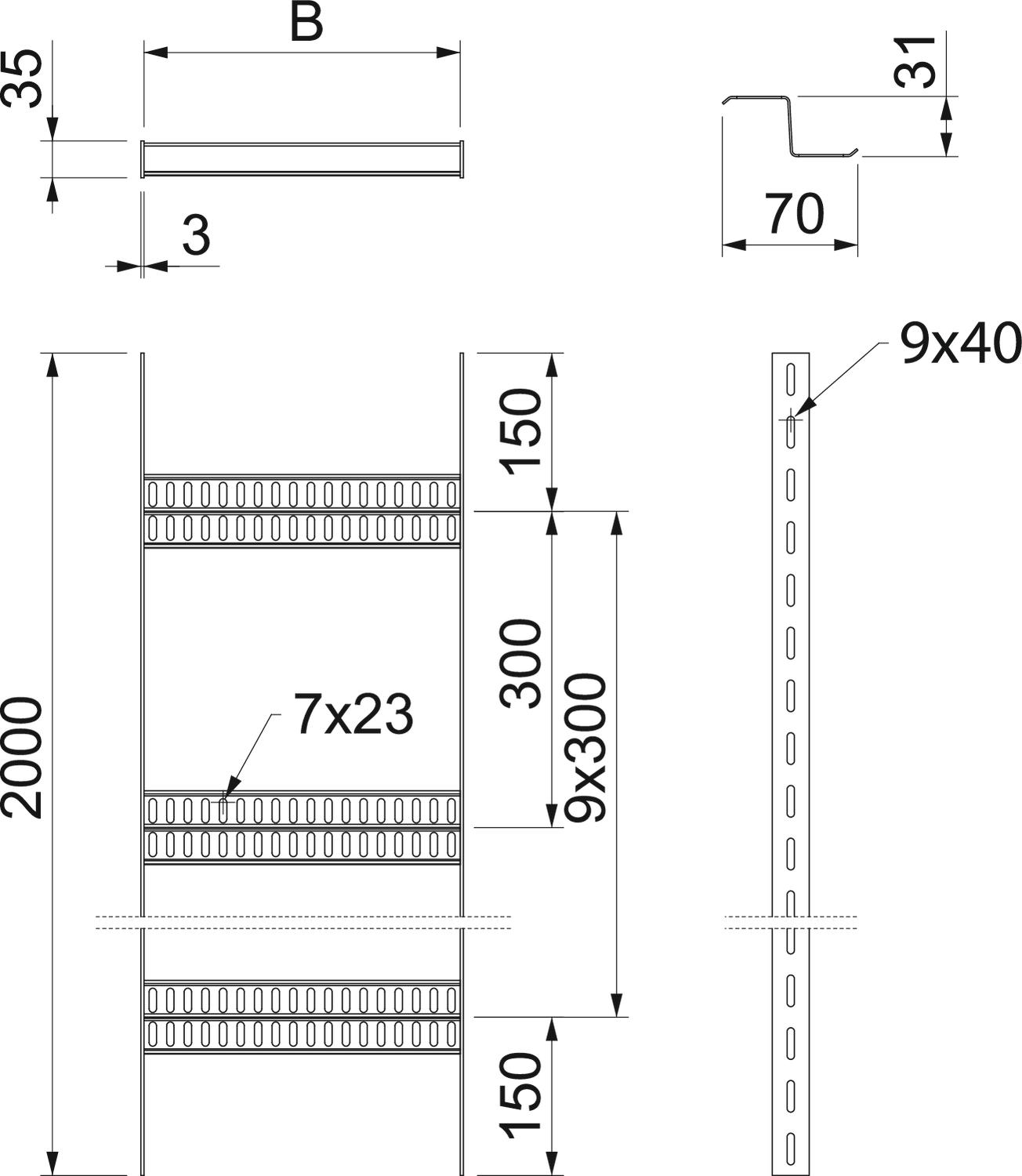

Aço inoxidável, decapado sim Altura 35 mm Comprimento 3000 mm Cor aço inoxidável Dimensão 35x506x3000 Dimensão 35x500 Distância de apoio de 1,0 m 2,2 kN/m Distância de apoio de 1,5m 1 kN/m Distância de apoio de 2,0m 0,55 kN/m Distância de apoio de 2,5m 0,25 kN/m Distância de apoio de 3,0m 0,25 kN/m Distância entre as travessas 300 mm Espessura da travessa 3 mm Fixação do degrau soldado Funktionsgaranti não Largura 500 mm Material Aço inoxidável 1.4571 Medida B 506 mm Pegada de CO₂ (GWP) do berço ao portão 15,5274 kg CO₂e / 1 Metro Perfuração lateral sim Superfície brilhante, pós-tratamento Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dados técnicos

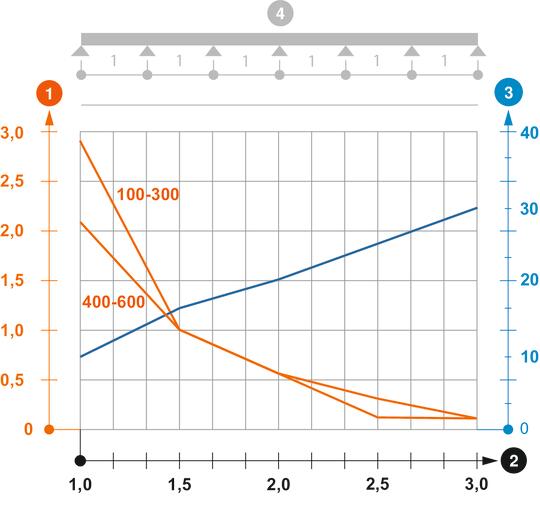

Diagrama de cargas do caminho de cabos tipo SLZ L A4
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
Esquema de carga no procedimento do teste
-
