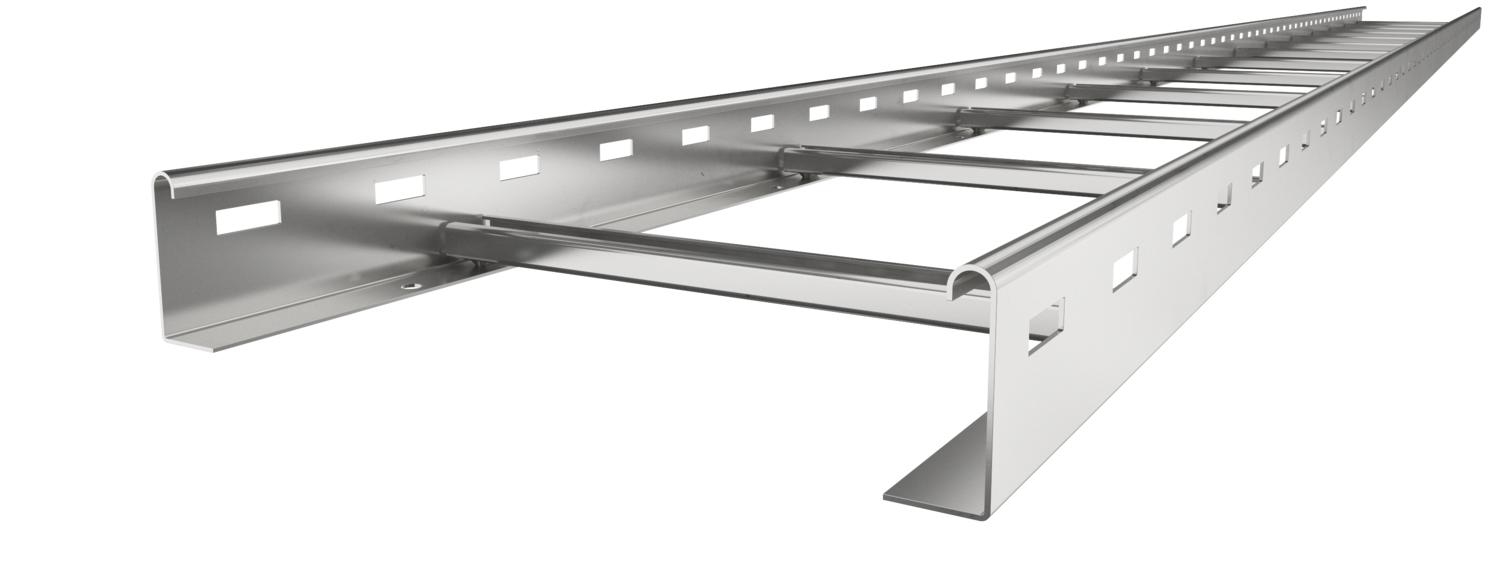

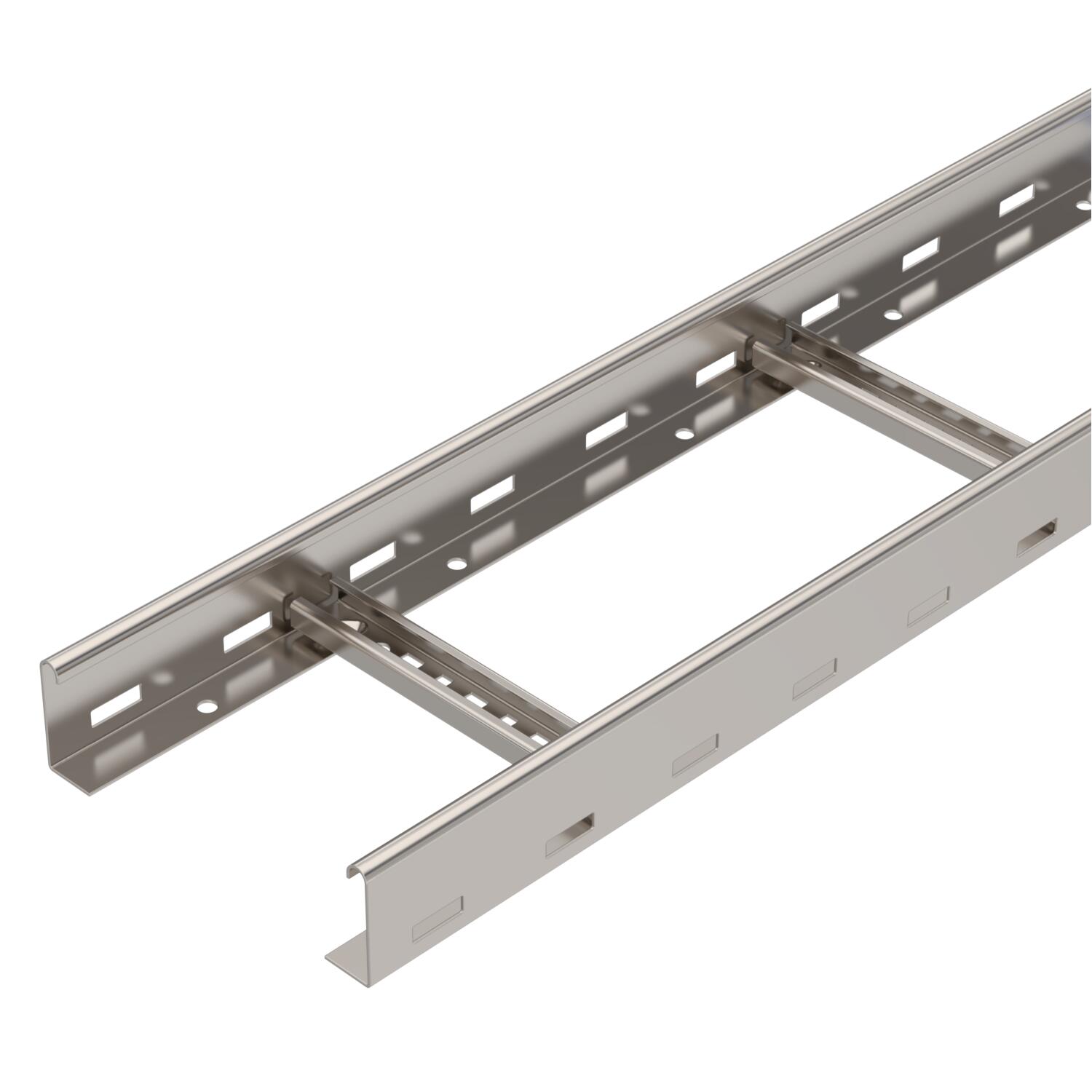

Caminho de cabos tipo de escada LCIS 60, 6 m C30 A4

Ref. 6207202 | EAN 4012196431960

6000 mm
1,5 mm
não
Descrição do produto
Descrição do produto
Caminho de cabos tipo escada com altura lateral de 60 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
  • Caminho de cabos tipo escada, 60 mm de altura lateral
Dados técnicos

Dados técnicos

Aço inoxidável, decapado sim
Altura 60 mm
Comprimento 6000 mm
Cor aço inoxidável
Dimensão 60x200x6000
Dimensão de ranhura degrau 17,00
Distância de apoio de 1,5m 3,3 kN/m
Distância de apoio de 2,0m 2 kN/m
Distância de apoio de 2,5m 1,3 kN/m
Distância de apoio de 3,0m 1 kN/m
Distância de apoio de 3,5m 0,78 kN/m
Distância de apoio de 4,0m 0,4 kN/m
Distância entre as travessas 300 mm
Espessura da travessa 1,5 mm
Fixação do degrau soldado
Funktionsgaranti não
Largura 200 mm
Material Aço inoxidável 1.4571
Medida B 200 mm
Pegada de CO₂ (GWP) do berço ao portão 13,9106 kg CO₂e / 1 Metro
Perfuração lateral sim
Secção transversal útil 80 cm²
Secção transversal útil 8000 mm²
Superfície brilhante, pós-tratamento
Versão do perfil lateral perfil plano
Versão dos degraus Perfil perfurado
Versão para grandes cargas não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LCIS 60

Diagrama de cargas do caminho de cabos tipo LCIS 60
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Espessura da travessa Funktionsgaranti Ref. Quantidade Qte. minima fornec.
LCIS 620 6 A4 6000 mm 200 mm 1,5 mm não 6207202
6 m
LCIS 640 6 A4 6000 mm 400 mm 1,5 mm não 6207206
6 m
LCIS 650 6 A4 6000 mm 500 mm 1,5 mm não 6207208
6 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A4 União reta A4 LVG 60 A4 6208835
10 Unidade

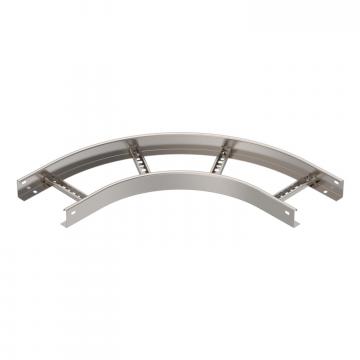

Ângulo 90° 60 A4 Ângulo 90° 60 A4 LB 90 620 R3 A4 6225102
1 Unidade
Separador 45 A4 Separador 45 A4 TSG 45 A4 6062028
3 m

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo 60 Proteção de topo 60 SKH 60 OR 6222537
40 Par
Fixador para fixação de separador A2 Fixador para fixação de separador A2 KS KL A2 6062284
30 Unidade
Downloads

Download

Download
Download

Declaração de conformidade UE LCIS 620 6 A4 / 6207202 , 0.16MB , pdf
Download
Declaração de Conformidade do Reino Unido LCIS 620 6 A4 / 6207202 , 0.09MB , pdf
REACH Declaração de conformidade LCIS 620 6 A4 / 6207202 , 0.27MB , pdf
