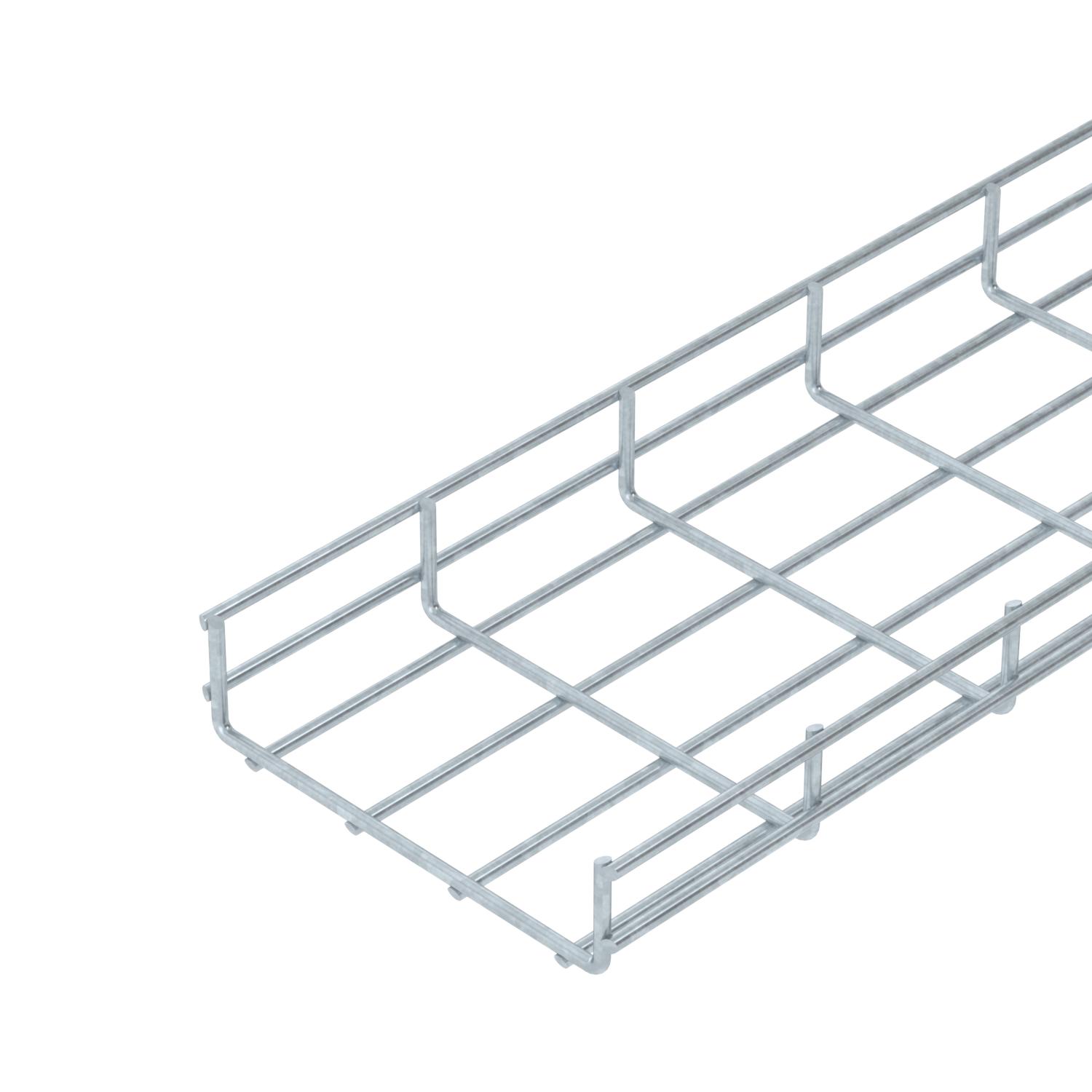

Caminho de cabos em varão para grandes cargas SGR 55 FT

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	55 mm

Diâmetro do arame	6 mm

Secção transversal útil

Descrição do produto

Descrição do produto

Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Dados técnicos

Largura	7,87 in
Largura	200 mm
Material	Aço
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	3,644 kg CO₂e / 1 Metro
Secção transversal útil	8700 mm²
Secção transversal útil	87 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida

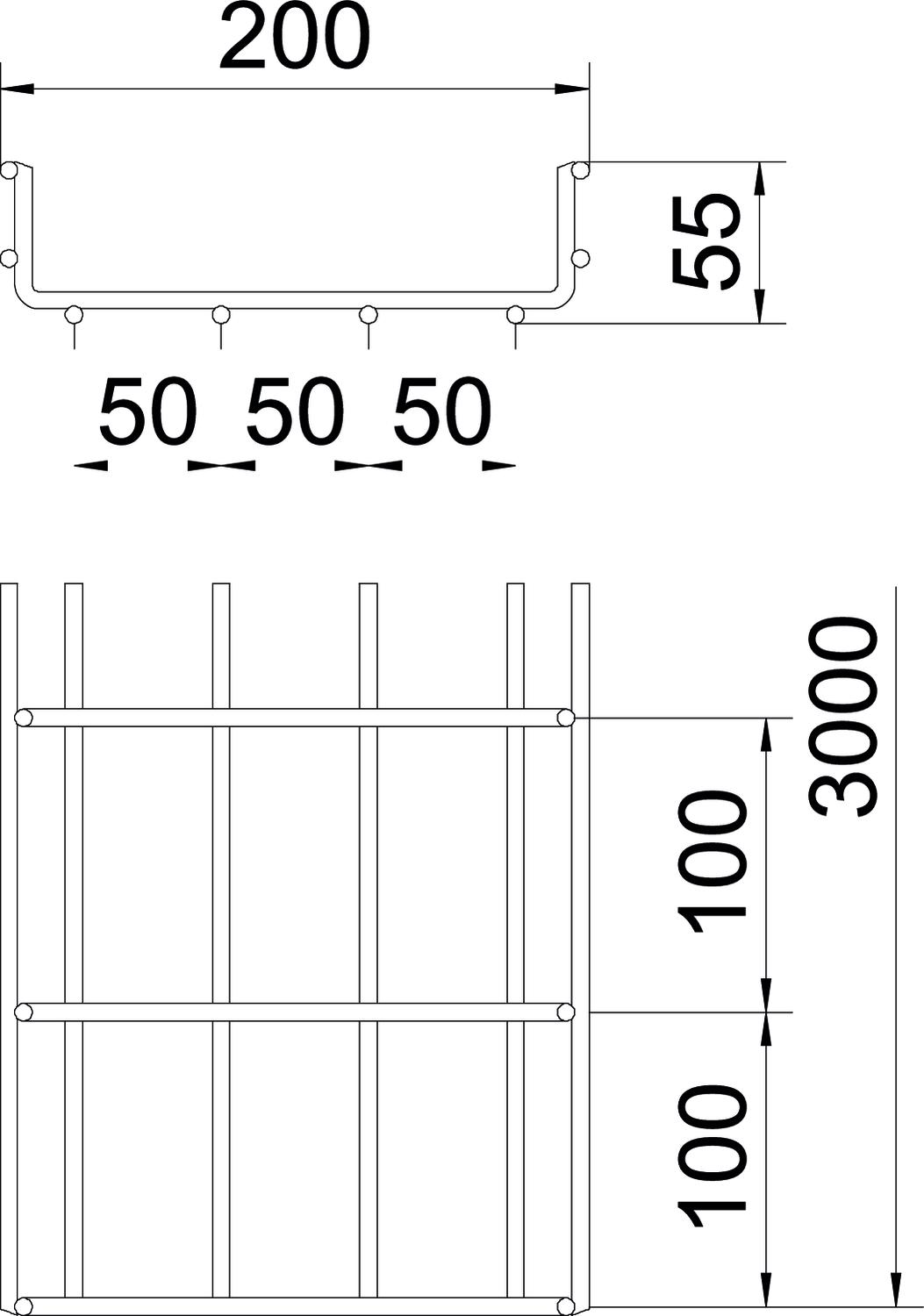

Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Ref.	Quantidade	Qte. minima fornec.
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	GUV 6 FT	6016573	Unidade	20 Unidade
Tampa, não perfurada DD	DRLU 200 DD	6052650	m	3 m

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Proteção de topo	SGR KS OR	6003758	Unidade	500 Unidade
Separador 45 DD	TSG 45 DD	6062321	m	3 m
Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade
Placa de saída de cabos FT	KAB GR FT	6220142	Unidade	10 Unidade
