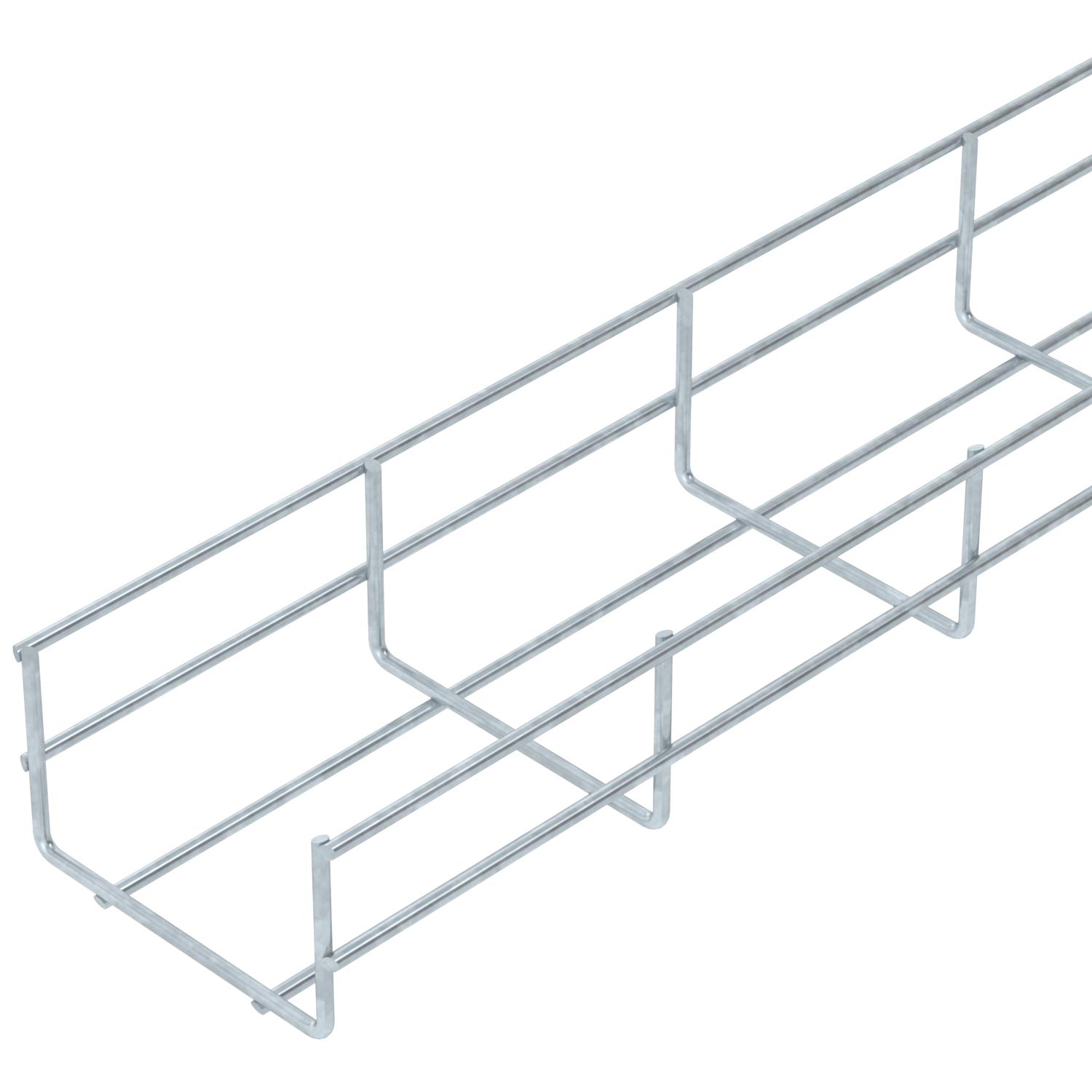

Caminho de cabos em varão para grandes cargas SGR 55 FT

Ref. 6000122 | EAN 4012196397655

3000 mm
55 mm
6 mm
Descrição do produto
Descrição do produto
Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Caminho de cabos em varão electrosoldado, altura lateral de 55 mm
Dados técnicos

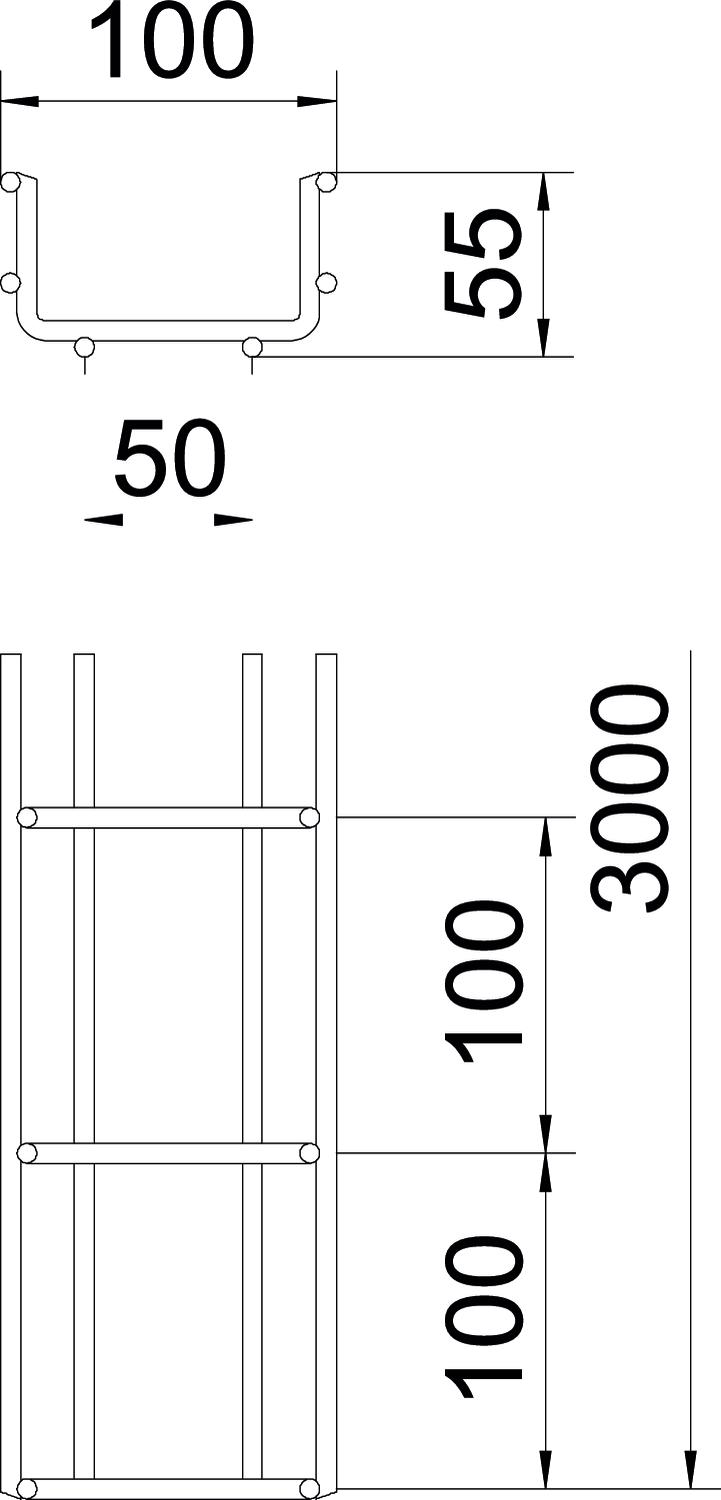

Dimensões

Altura 55 mm
Altura 2,17 in
Comprimento 3000 mm
Cor zinco
Diâmetro do arame 6 mm
Dimensão 55x100x3000
Distância de apoio de 1,0 m 2 kN/m
Distância de apoio de 1,5m 1,15 kN/m
Distância de apoio de 2,0m 0,75 kN/m
Distância de apoio de 2,5m 0,5 kN/m
Distância de apoio de 3,0m 0,4 kN/m
Forma do perfil Forma em U
Largura 3,94 in
Largura 100 mm
Material Aço
Medida B 100 mm
Pegada de CO₂ (GWP) do berço ao portão 3,6183 kg CO₂e / 1 Metro
Secção transversal útil 4000 mm²
Secção transversal útil 40 cm²
Superfície Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector sem conector

Dados técnicos

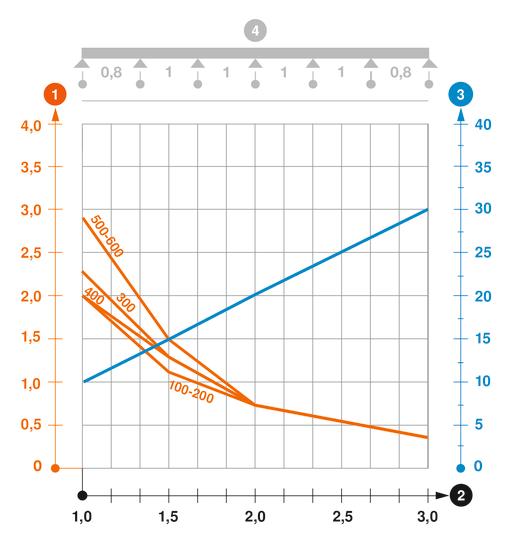

Diagrama de cargas do caminho de cabos em varão do tipo SGR 55

Diagrama de cargas do caminho de cabos em varão do tipo SGR 55
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Ref. Quantidade Qte. minima fornec.
SGR 55 100 FT 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000122
3 m
SGR 55 150 FT 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000190
3 m
SGR 55 200 FT 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000209
3 m
SGR 55 300 FT 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000331
3 m
SGR 55 400 FT 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000451
3 m
SGR 55 500 FT 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000515
3 m
SGR 55 600 FT 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000775
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT União reta FT GUV 6 FT 6016573
20 Unidade
Tampa, não perfurada DD Tampa, não perfurada DD DRLU 100 DD 6052643
3 m

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo Proteção de topo SGR KS OR 6003758
500 Unidade
Separador 45 DD Separador 45 DD TSG 45 DD 6062321
3 m
Grampo para tampa, universal A2 Grampo para tampa, universal A2 DKU A2 6065600
20 Unidade
Placa de saída de cabos FT Placa de saída de cabos FT KAB GR FT 6220142
10 Unidade
