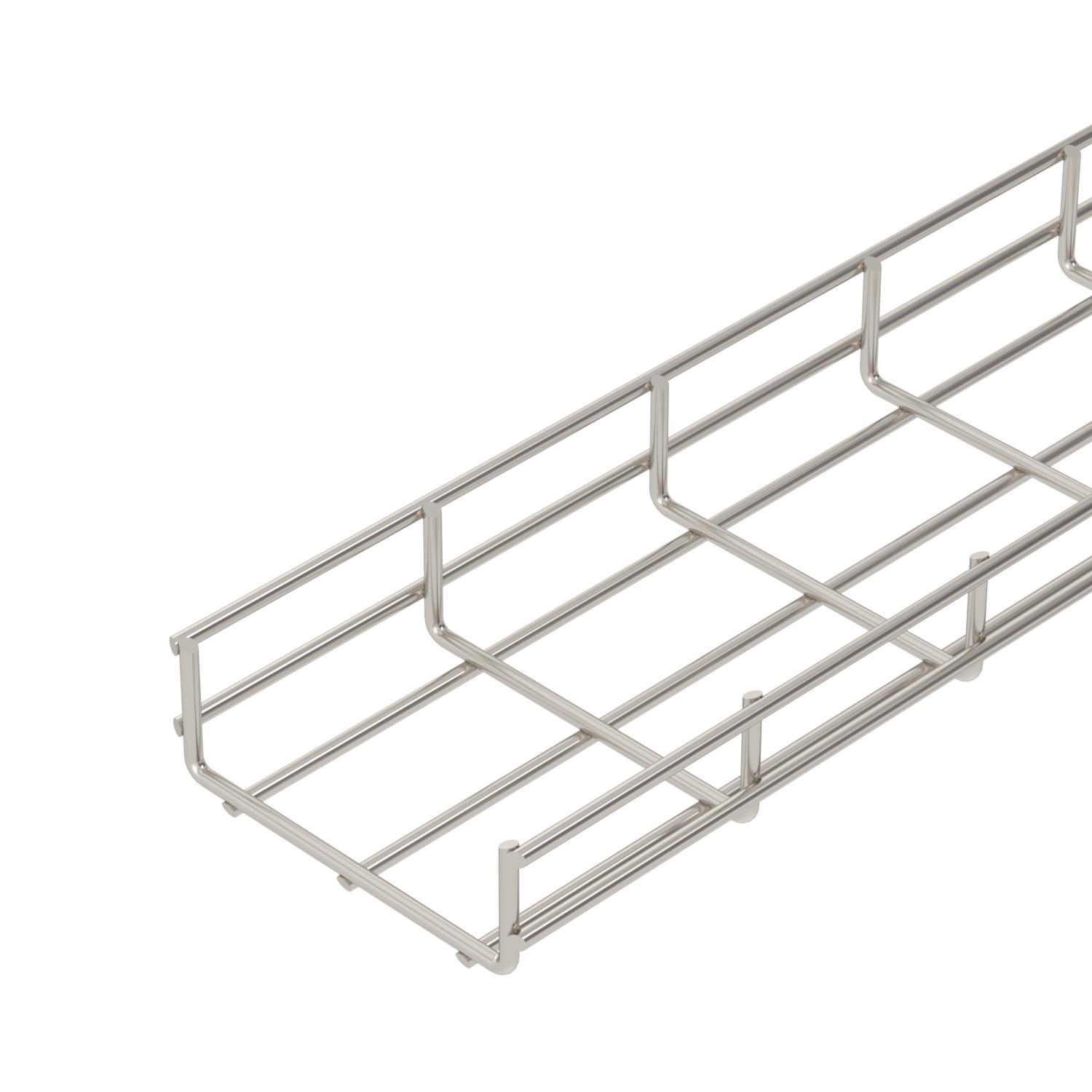

Caminho de cabos em varão para grandes cargas SGR 55 A2

Ref. 6000913 | EAN 4012196622115

3000 mm
55 mm
6 mm
Descrição do produto
Descrição do produto
Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Caminho de cabos em varão electrosoldado, altura lateral de 55 mm
Dados técnicos

Dimensões

Altura 2,17 in
Altura 55 mm
Comprimento 3000 mm
Cor aço inoxidável
Diâmetro do arame 6 mm

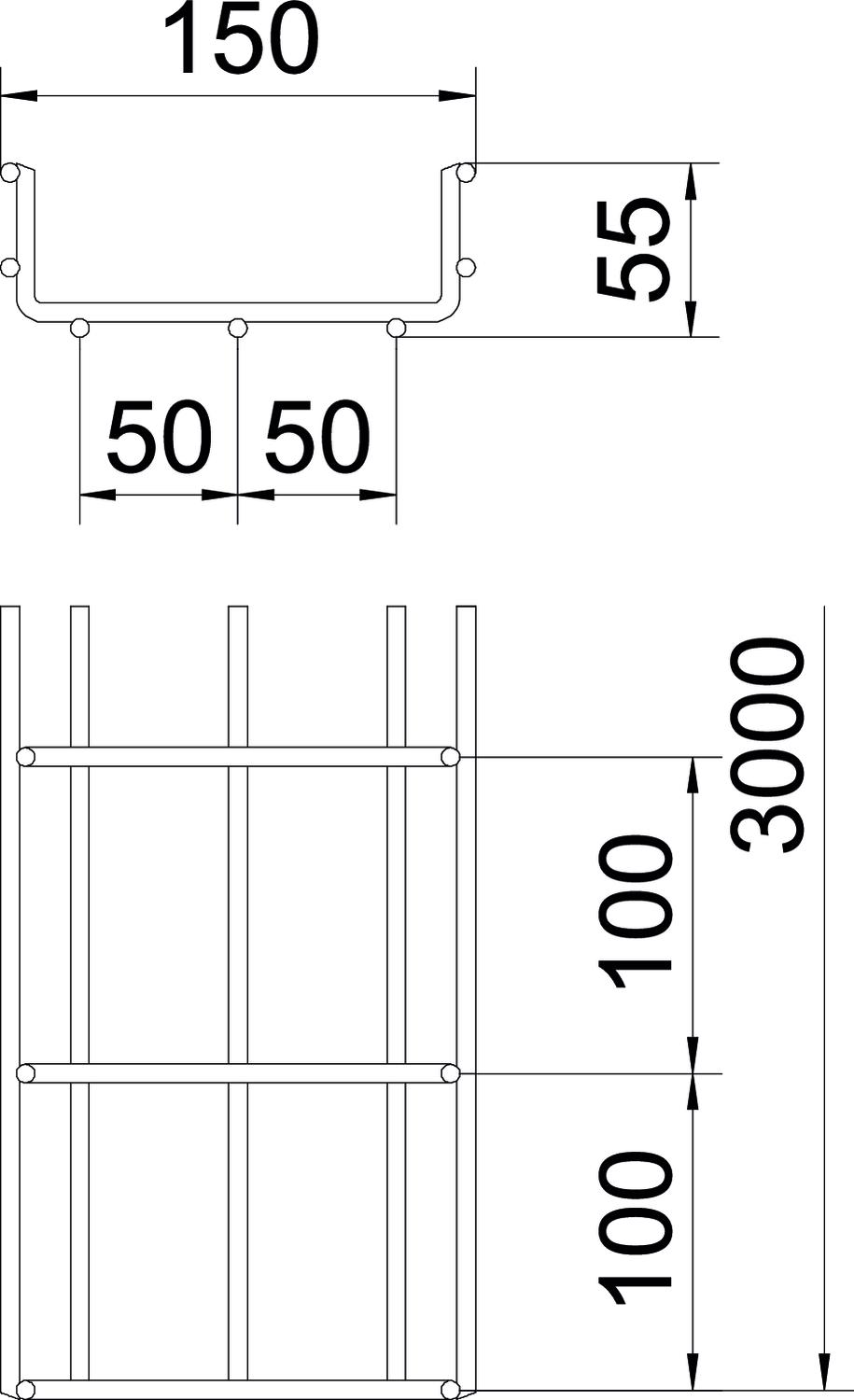

Dimensão 55x150x3000
Distância de apoio de 1,0 m 2 kN/m
Distância de apoio de 1,5m 1,15 kN/m
Distância de apoio de 2,0m 0,75 kN/m
Distância de apoio de 2,5m 0,5 kN/m
Distância de apoio de 3,0m 0,4 kN/m
Forma do perfil Forma em U
Largura 150 mm
Largura 5,91 in
Material Aço inoxidável, livre de ferrugem 1.4301
Medida B 150 mm
Pegada de CO₂ (GWP) do berço ao portão 10,1006 kg CO₂e / 1 Metro
Secção transversal útil 6300 mm²
Secção transversal útil 63 cm²
Superfície brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector sem conector

Dados técnicos

Diagrama de cargas do caminho de cabos em varão do tipo SGR 55

Diagrama de cargas do caminho de cabos em varão do tipo SGR 55
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Ref. Quantidade Qte. minima fornec.
SGR 55 100 A2 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000909
3 m
SGR 55 150 A2 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000913
3 m
SGR 55 200 A2 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000917
3 m
SGR 55 300 A2 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000925
3 m
SGR 55 400 A2 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000933
3 m
SGR 55 500 A2 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000941
3 m
SGR 55 600 A2 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000958
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A2 União reta A2 GUV 6 A2 6016574
20 Unidade

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo Proteção de topo SGR KS OR 6003758
500 Unidade
Separador 45 A2 Separador 45 A2 TSG 45 A2 6062025
3 m
Grampo para tampa, universal A2 Grampo para tampa, universal A2 DKU A2 6065600
20 Unidade
Placa de saída de cabos A2 Placa de saída de cabos A2 KAB GR A2 6220145
10 Unidade
Downloads

Download

Download
Download

Declaração de conformidade UE SGR 55 150 A2 / 6000913 , 0.16MB , pdf
Download
REACH Declaração de conformidade SGR 55 150 A2 / 6000913 , 0.09MB , pdf

Download

Download
Download

SGR 55 150 A2 / 6000913
