- Descrição do produto
-
Descrição do produto

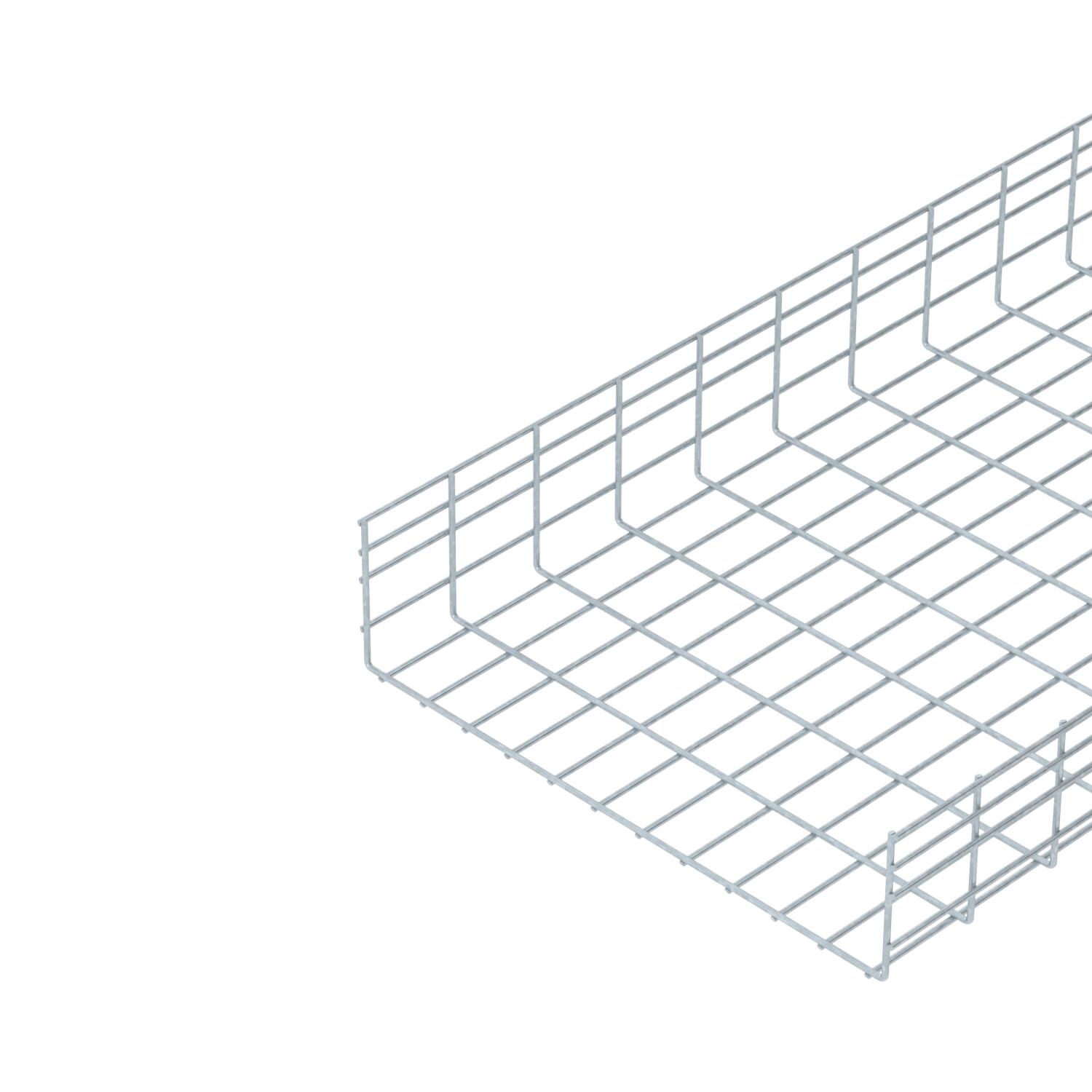

Caminhos de cabos em varão eletrosoldado com altura de 155 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Conector sem parafuso não Diâmetro do arame 6 mm Dimensão 155x600x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço Secção transversal útil 88800 mm² Secção transversal útil 888 cm² Separador integrado sem Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões

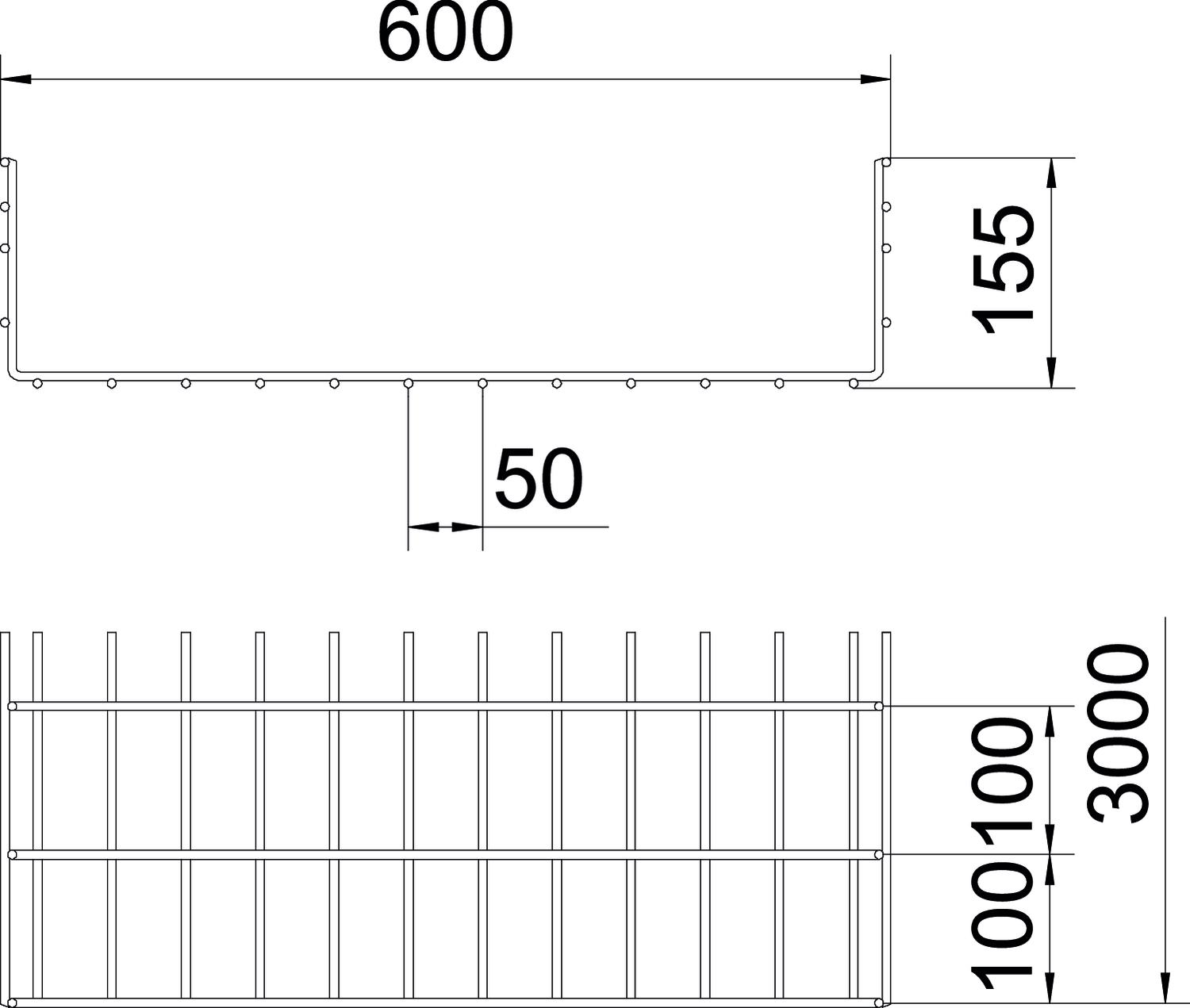

Altura 6,1 in Altura 155 mm Comprimento 3000 mm Largura 23,62 in Largura 600 mm Medida B 600 mm Cargas
Distância de apoio de 1,0 m 4,9 kN/m Distância de apoio de 1,5m 3,2 kN/m Distância de apoio de 2,0m 2,2 kN/m Distância de apoio de 2,5m 1,6 kN/m Distância de apoio de 3,0m 1,25 kN/m Distância de apoio de 3,5m 1,03 kN/m Distância de apoio de 4,0m 0,8 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
