Caminho de cabos em varão para grandes cargas SGR 155 FT
Ref. 6003692 | EAN 4012195380276
- Descrição do produto
-
Descrição do produto

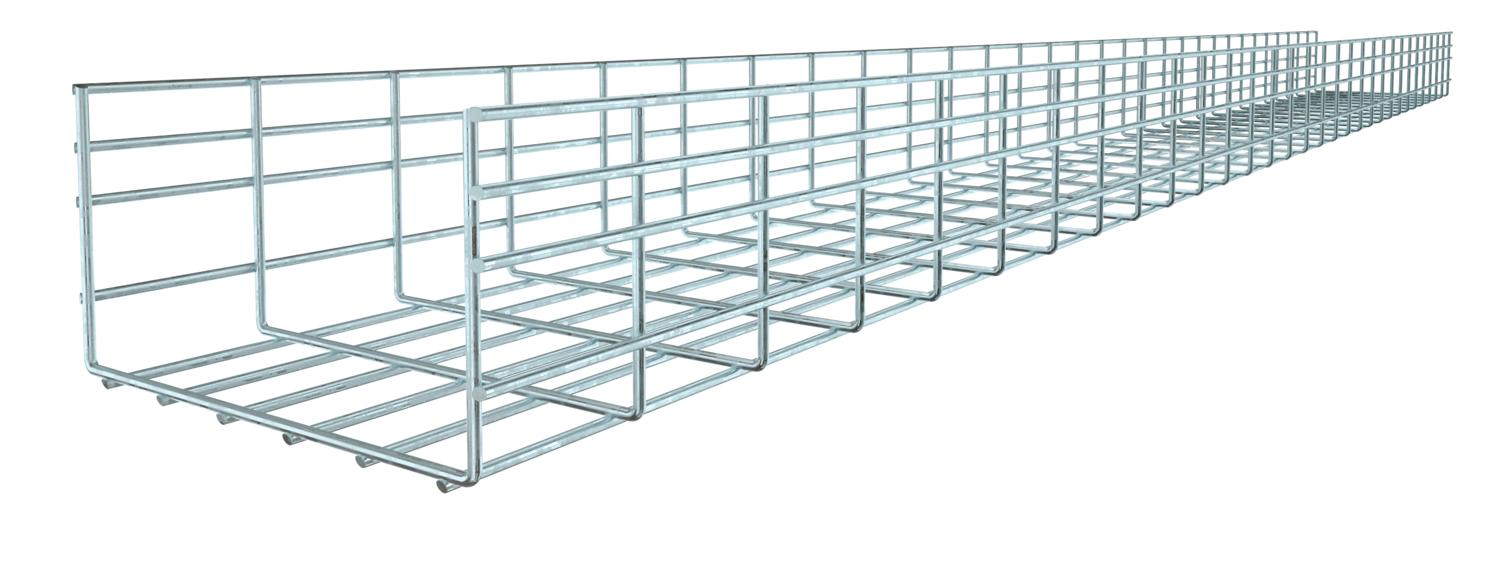

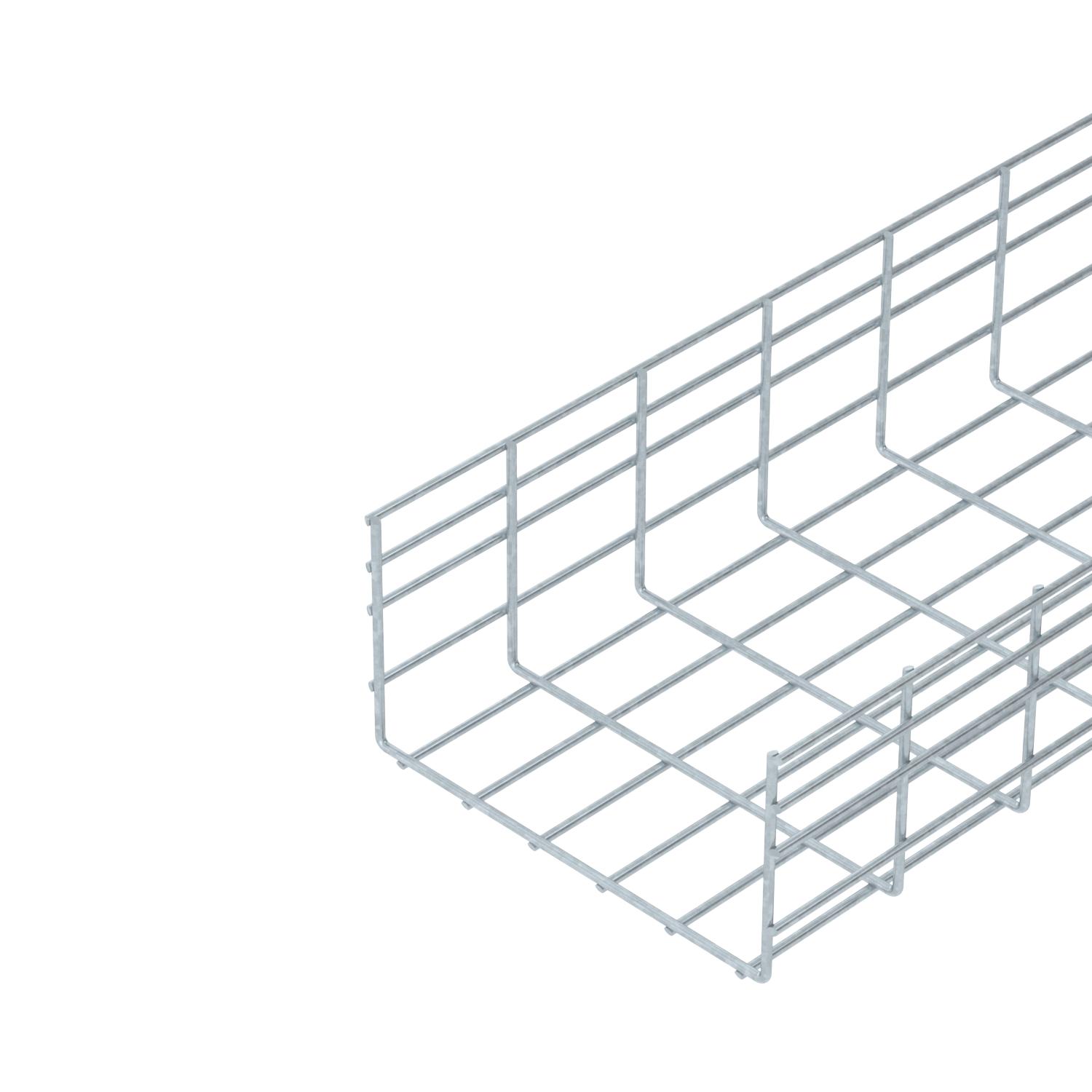

Caminhos de cabos em varão eletrosoldado com altura de 155 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Conector sem parafuso não Diâmetro do arame 6 mm Dimensão 155x300x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço Secção transversal útil 438 cm² Secção transversal útil 34800 mm² Separador integrado sem Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões

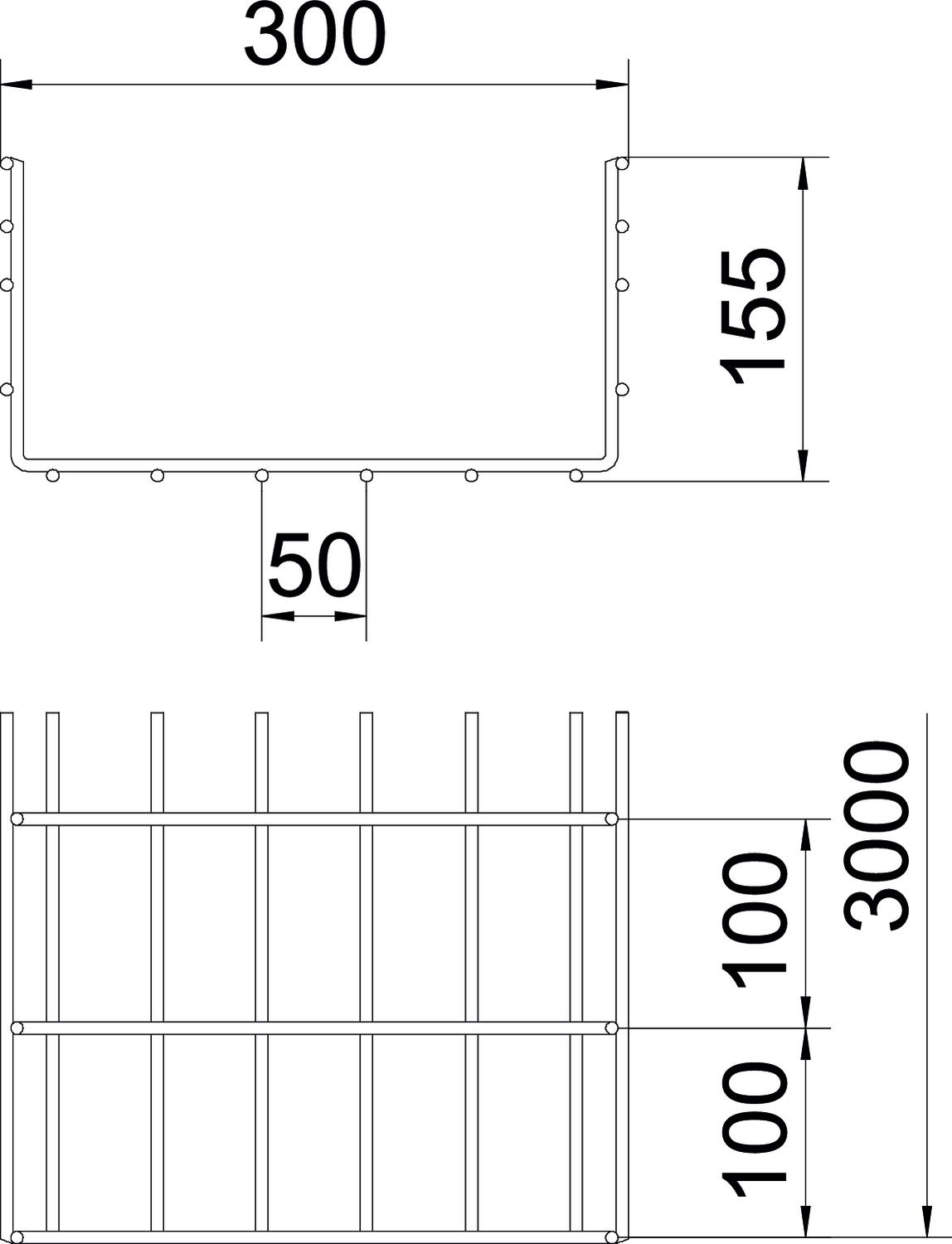

Altura 155 mm Altura 6,1 in Comprimento 3000 mm Largura 300 mm Largura 11,81 in Medida B 300 mm Cargas
Distância de apoio de 1,0 m 4,1 kN/m Distância de apoio de 1,5m 2,4 kN/m Distância de apoio de 2,0m 1,55 kN/m Distância de apoio de 2,5m 1,13 kN/m Distância de apoio de 3,0m 0,95 kN/m Distância de apoio de 3,5m 0,84 kN/m Distância de apoio de 4,0m 0,6 kN/m Dados técnicos

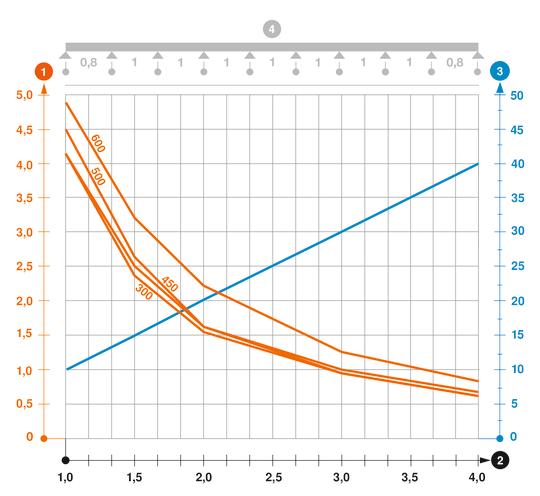

Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT
GUV 6 FT 6016573 20 Unidade
Tampa, não perfurada DD
DRLU 300 DD 6052656 3 m Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo
SGR KS OR 6003758 500 Unidade
Separador 135 DD
TSG 135 DD 6062338 3 m
Grampo para tampa, universal A2
DKU A2 6065600 20 Unidade
Placa de saída de cabos FT
KAB GR FT 6220142 10 Unidade - Downloads
-
