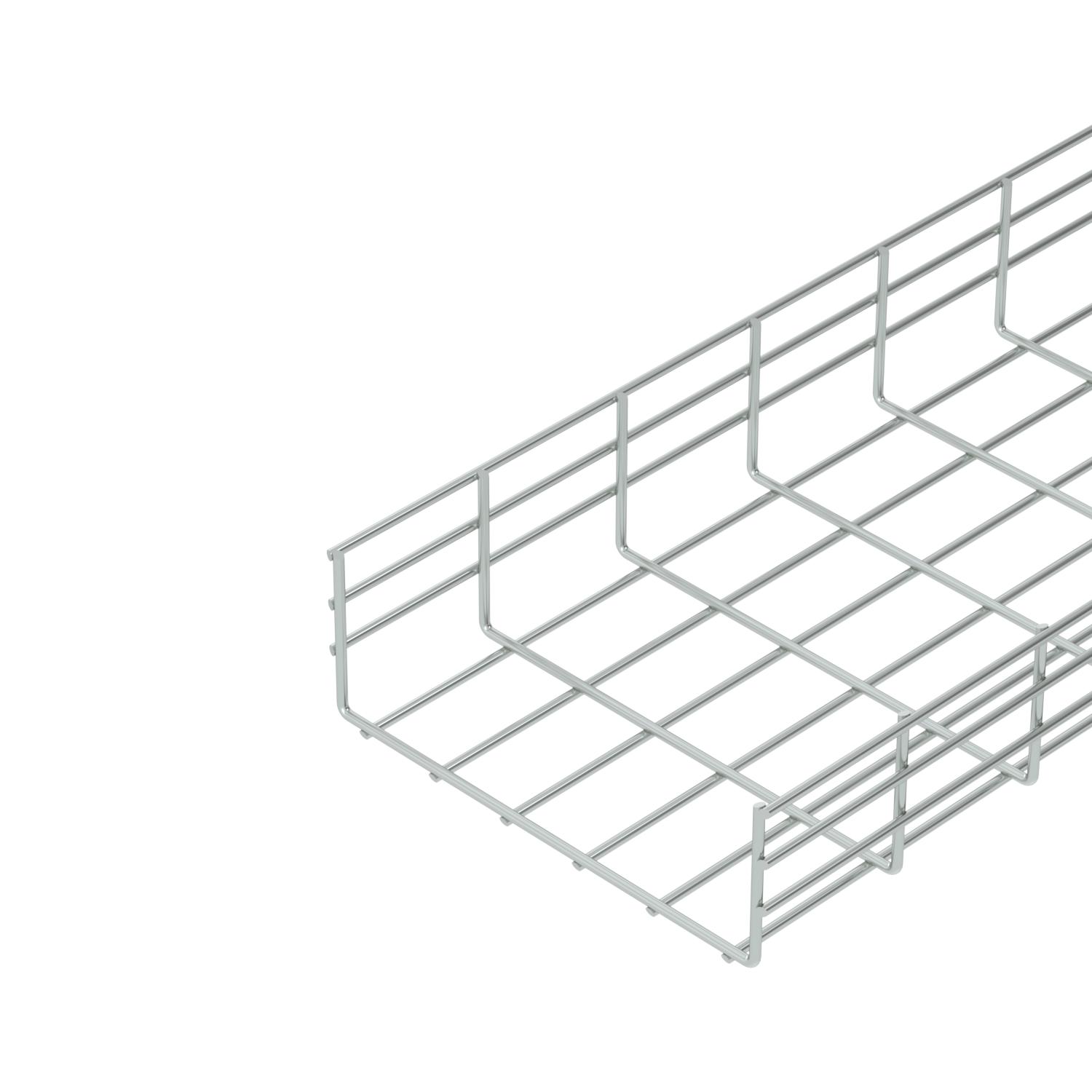

Caminho de cabos em varão para grandes cargas SGR 105 G

Ref. 6002614 | EAN 4012196397921

3000 mm
105 mm
6 mm
não
Descrição do produto
Descrição do produto
Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Caminho de cabos em varão electrosoldado, altura lateral de 105 mm
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 105 mm
Altura 4,13 in
Comprimento 3000 mm
Cor zinco
Diâmetro do arame 6 mm

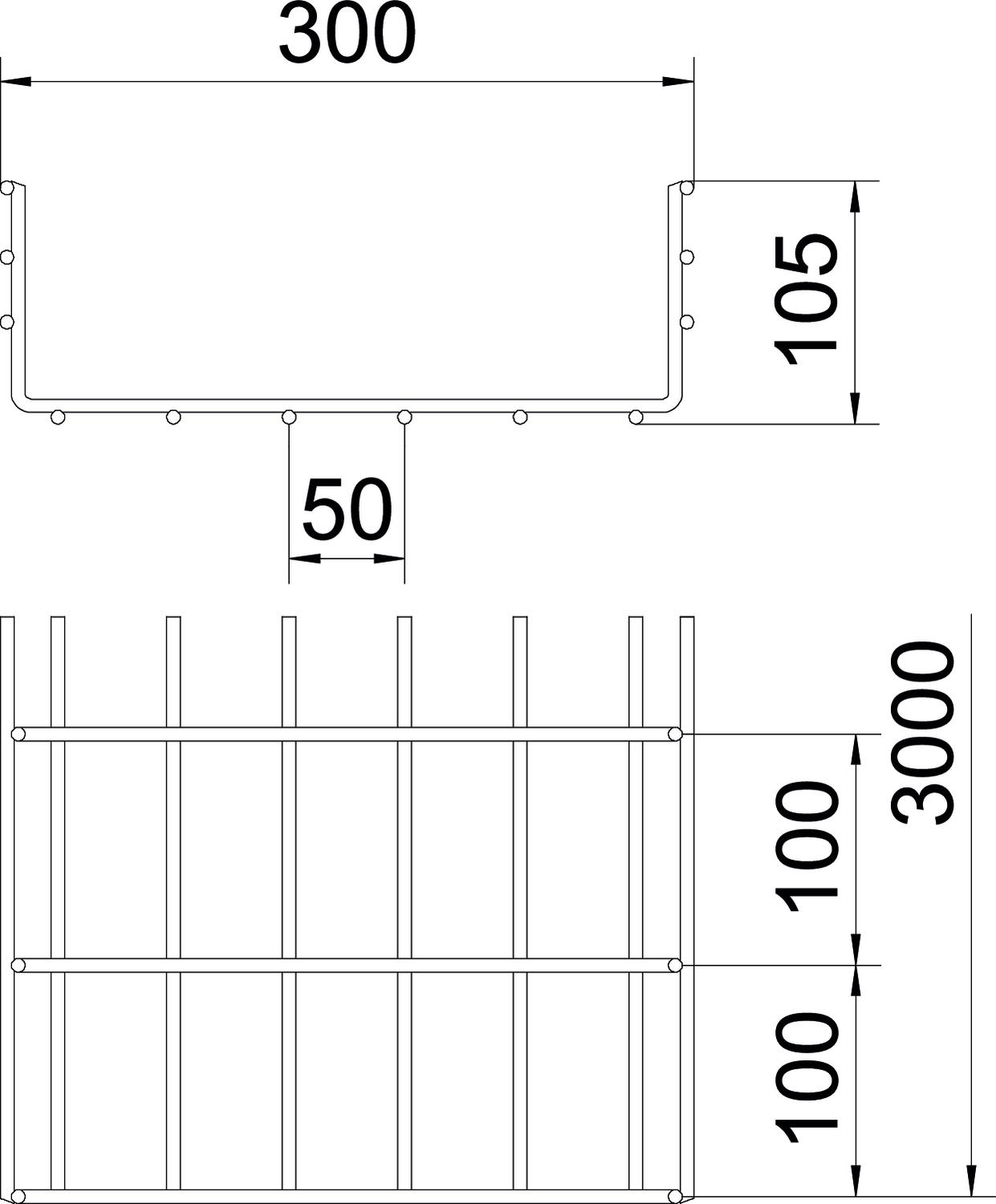

Dimensão 105x300x3000
Distância de apoio de 1,0 m 3,1 kN/m
Distância de apoio de 1,5m 1,75 kN/m
Distância de apoio de 2,0m 1,15 kN/m
Distância de apoio de 2,5m 0,79 kN/m
Distância de apoio de 3,0m 0,6 kN/m
Distância de apoio de 3,5m 0,5 kN/m
Distância de apoio de 4,0m 0,4 kN/m
Forma do perfil Forma em U
Funktionsgaranti não
Largura 300 mm
Largura 11,81 in
Material Aço
Medida B 300 mm
Pegada de CO₂ (GWP) do berço ao portão 6,9249 kg CO₂e / 1 Metro
Secção transversal útil 26800 mm²
Secção transversal útil 268 cm²
Separador integrado sem
Superfície eletrogalvanizado
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector sem conector
Versão para grandes cargas não

Dados técnicos

Diagrama de cargas do caminho de cabos em varão do tipo SGR 155

Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
SGR 105 150 G 3000 mm 150 mm 105 mm 6 mm 130 cm² não 6002608
3 m
SGR 105 200 G 3000 mm 200 mm 105 mm 6 mm 175 cm² não 6002612
3 m
SGR 105 300 G 3000 mm 300 mm 105 mm 6 mm 268 cm² não 6002614
3 m
SGR 105 400 G 3000 mm 400 mm 105 mm 6 mm 363 cm² não 6002616
3 m
SGR 105 500 G 3000 mm 500 mm 105 mm 6 mm 459 cm² não 6002620
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta G União reta G GUV 6 G 6016572
20 Unidade
Tampa, não perfurada FS Tampa, não perfurada FS DRLU 300 FS 6052307
3 m

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo Proteção de topo SGR KS OR 6003758
500 Unidade
Separador 85 DD Separador 85 DD TSG 85 DD 6062331
3 m
Grampo para tampa, universal A2 Grampo para tampa, universal A2 DKU A2 6065600
20 Unidade
Placa de saída de cabos FS Placa de saída de cabos FS KAB GR FS 6220139
10 Unidade
