- Descrição do produto
-
Descrição do produto

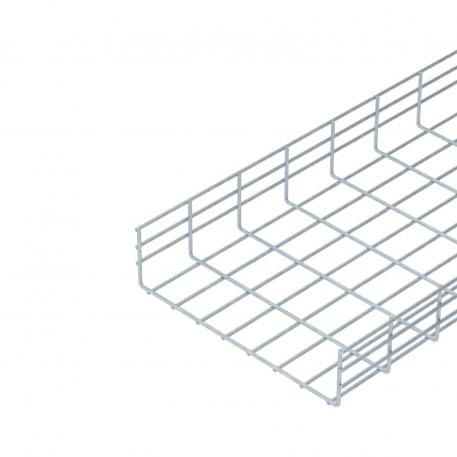

Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Diâmetro do arame 6 mm Dimensão 105x400x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço Secção transversal útil 363 cm² Secção transversal útil 36300 mm² Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões

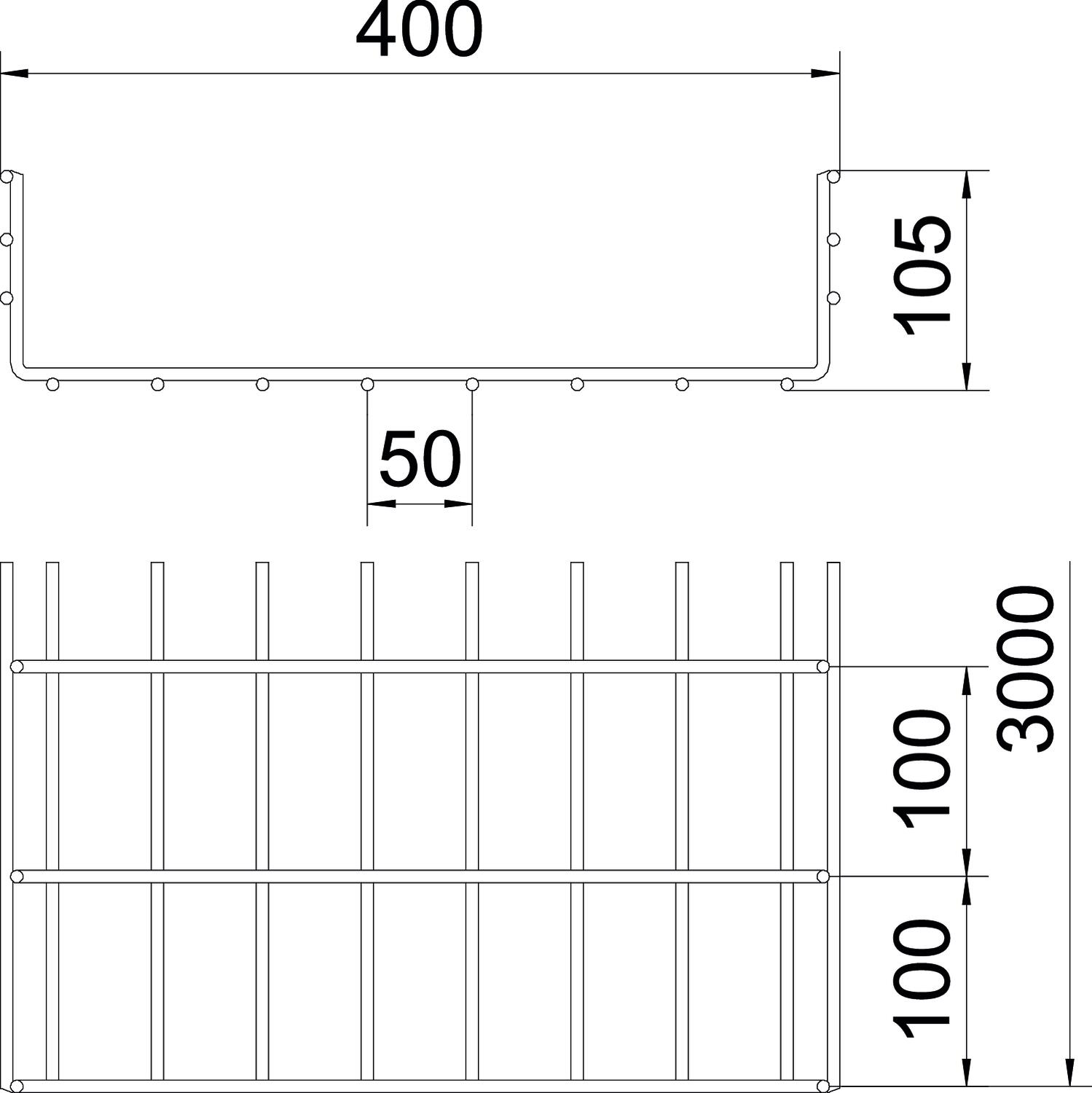

Altura 105 mm Altura 4,13 in Comprimento 3000 mm Largura 15,75 in Largura 400 mm Medida B 400 mm Cargas
Distância de apoio de 1,0 m 3,5 kN/m Distância de apoio de 1,5m 1,9 kN/m Distância de apoio de 2,0m 1,2 kN/m Distância de apoio de 2,5m 0,85 kN/m Distância de apoio de 3,0m 0,7 kN/m Distância de apoio de 3,5m 0,62 kN/m Distância de apoio de 4,0m 0,45 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica SGR 105 400 FT / 6003402 , 0.64MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade SGR 105 400 FT / 6003402 , 0.16MB , pdfREACH Declaração de conformidade SGR 105 400 FT / 6003402 , 0.12MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdf
