Caminho de cabos em varão para grandes cargas SGR 105 FT 3000 | 150 | 105 | 6 | 130 | não
morepic-1 morepic-2 video-1

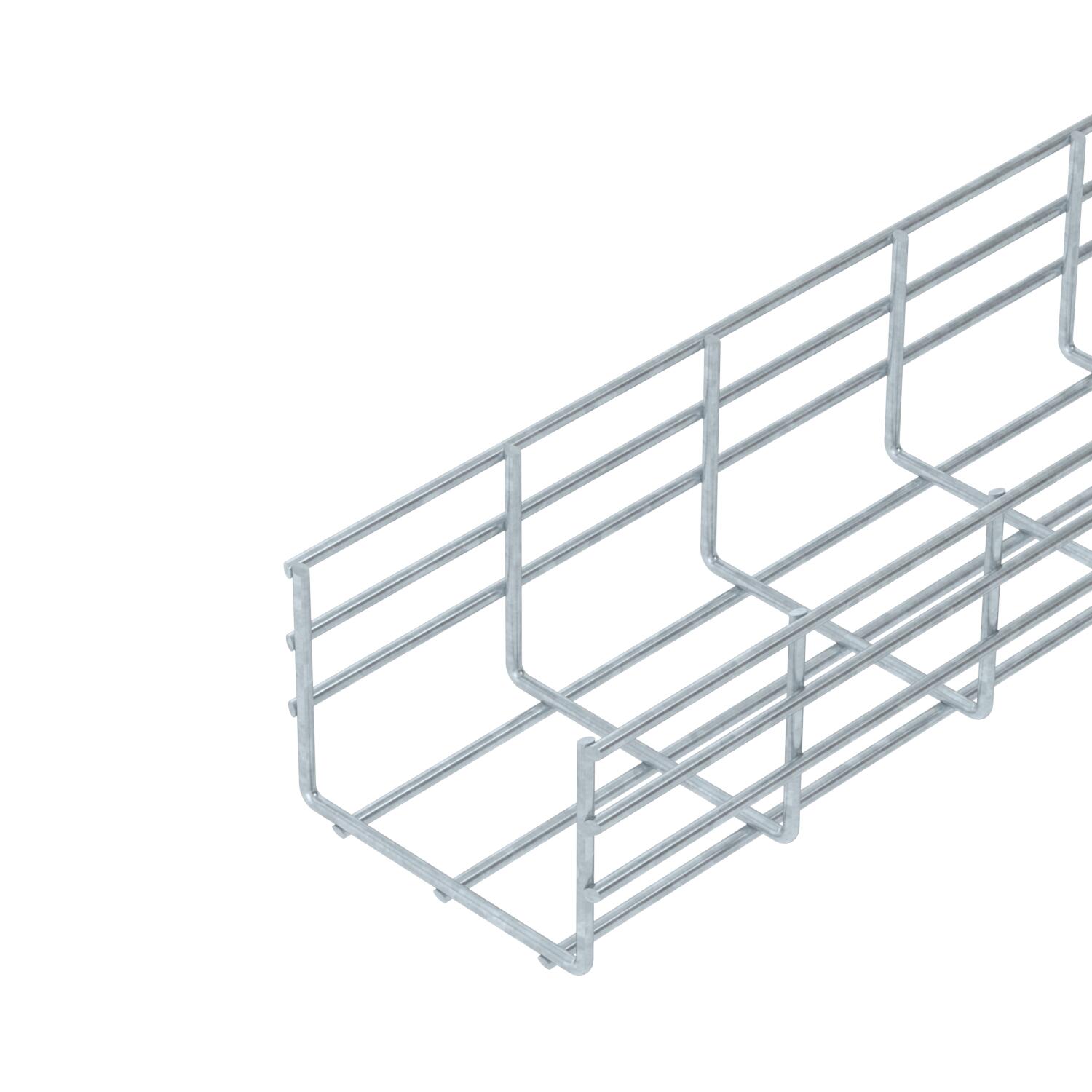

Caminho de cabos em varão para grandes cargas SGR 105 FT

Ref. 6003175 | EAN 4012196397716

3000 mm
105 mm
6 mm
não
Descrição do produto

Descrição do produto

Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Caminho de cabos em varão electrosoldado, altura lateral de 105 mm
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Diâmetro do arame 6 mm

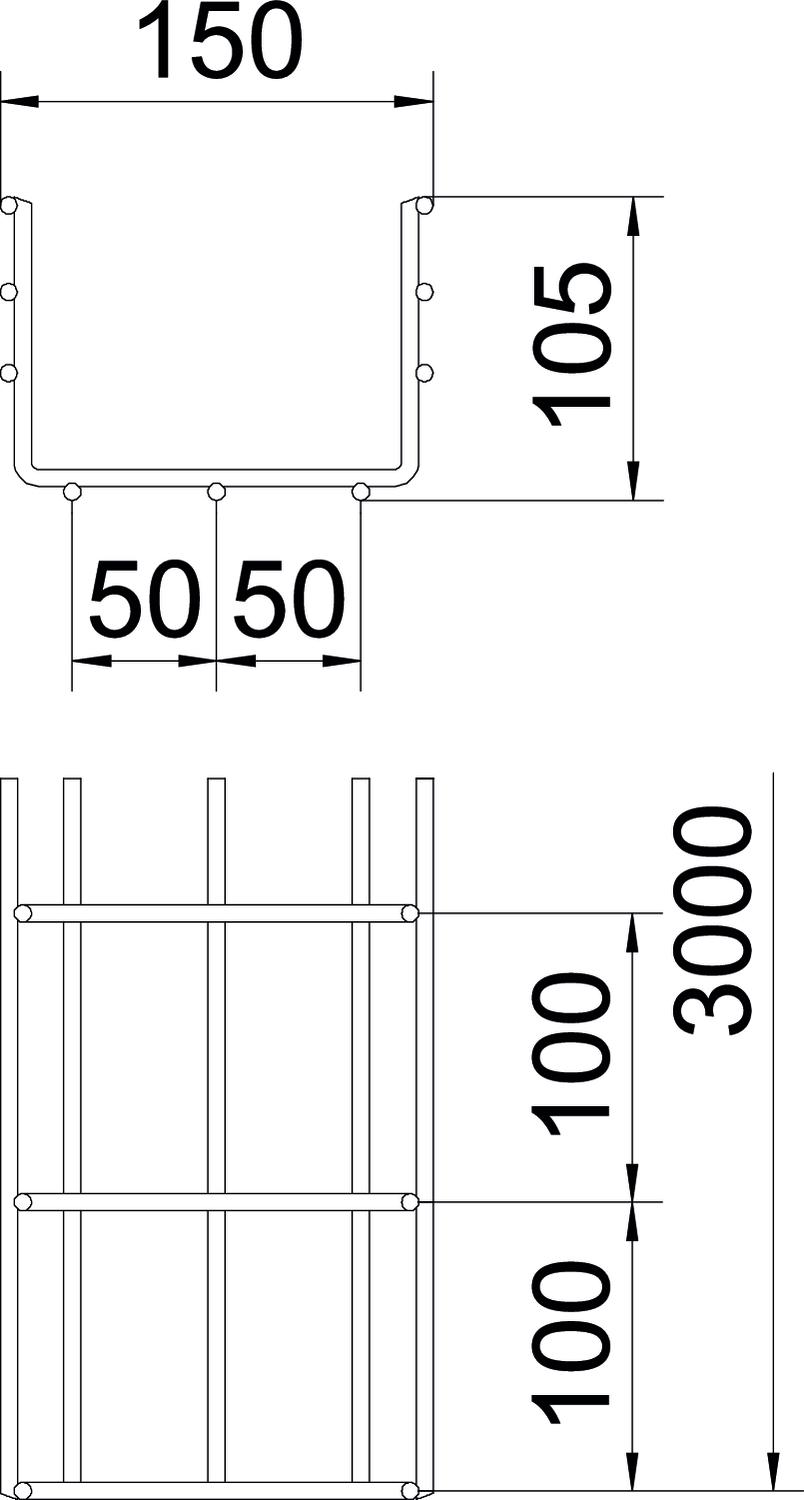

Dimensão 105x150x3000
Forma do perfil Forma em U
Funktionsgaranti não
Material Aço
Secção transversal útil 130 cm²
Secção transversal útil 13000 mm²
Superfície Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector sem conector
Versão para grandes cargas não

Dimensões

Altura 105 mm
Altura 4,13 in
Comprimento 3000 mm
Largura 5,91 in
Largura 150 mm
Medida B 150 mm

Cargas

Distância de apoio de 1,0 m 3,1 kN/m
Distância de apoio de 1,5m 1,75 kN/m
Distância de apoio de 2,0m 1,15 kN/m
Distância de apoio de 2,5m 0,79 kN/m
Distância de apoio de 3,0m 0,6 kN/m
Distância de apoio de 3,5m 0,5 kN/m
Distância de apoio de 4,0m 0,4 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos em varão do tipo SGR 155

Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
SGR 105 150 FT 3000 mm 150 mm 105 mm 6 mm 130 cm² não 6003175
3 m
SGR 105 200 FT 3000 mm 200 mm 105 mm 6 mm 175 cm² não 6003214
3 m
SGR 105 300 FT 3000 mm 300 mm 105 mm 6 mm 268 cm² não 6003309
3 m
SGR 105 400 FT 3000 mm 400 mm 105 mm 6 mm 363 cm² não 6003402
3 m
SGR 105 500 FT 3000 mm 500 mm 105 mm 6 mm 459 cm² não 6003515
3 m
SGR 105 600 FT 3000 mm 600 mm 105 mm 6 mm 554 cm² não 6003616
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.

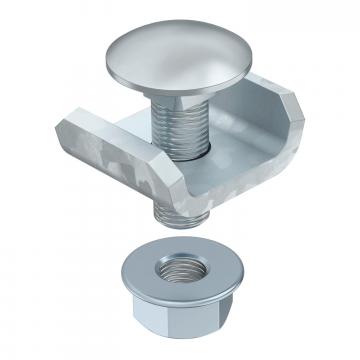

União reta FT União reta FT GUV 6 FT 6016573
20 Unidade
Tampa, não perfurada DD Tampa, não perfurada DD DRLU 150 DD 6052647
3 m

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo Proteção de topo SGR KS OR 6003758
500 Unidade
Separador 85 DD Separador 85 DD TSG 85 DD 6062331
3 m
Grampo para tampa, universal A2 Grampo para tampa, universal A2 DKU A2 6065600
20 Unidade
Placa de saída de cabos FT Placa de saída de cabos FT KAB GR FT 6220142
10 Unidade
Downloads

Download

Download
Download
Download
Download

Declaração de conformidade SGR 105 150 FT / 6003175 , 0.16MB , pdf
Download
REACH Declaração de conformidade SGR 105 150 FT / 6003175 , 0.12MB , pdf
Download
RoHS Declaração de conformidade SGR 105 150 FT / 6003175 , 0.13MB , pdf
Download

Download

Download
Download

SGR 105 150 FT / 6003175
