Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
- Dados técnicos
-
Dados técnicos

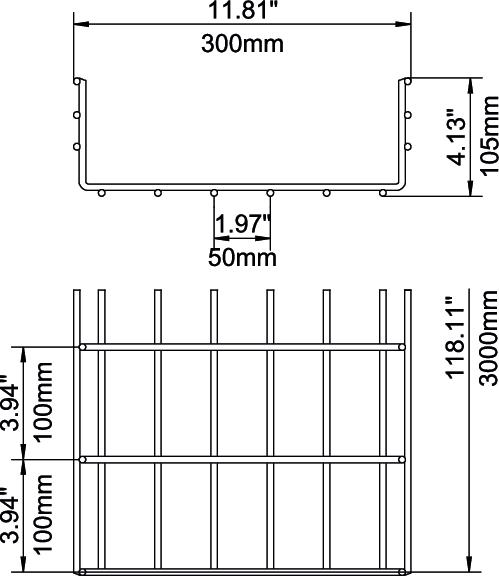

Diâmetro do arame 6 mm Dimensão 105x300x3000 Forma do perfil Forma em U Material Aço inoxidável, livre de ferrugem 1.4301 Secção transversal útil 268 cm² Secção transversal útil 26800 mm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Dimensões
Altura 105 mm Altura 4,13 in Comprimento 3000 mm Largura 11,81 in Largura 300 mm Medida B 300 mm Cargas
Distância de apoio de 1,0 m 3,1 kN/m Distância de apoio de 1,5m 1,75 kN/m Distância de apoio de 2,0m 1,15 kN/m Distância de apoio de 2,5m 0,79 kN/m Distância de apoio de 3,0m 0,6 kN/m Distância de apoio de 3,5m 0,5 kN/m Distância de apoio de 4,0m 0,4 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
-
Todos os tipos
