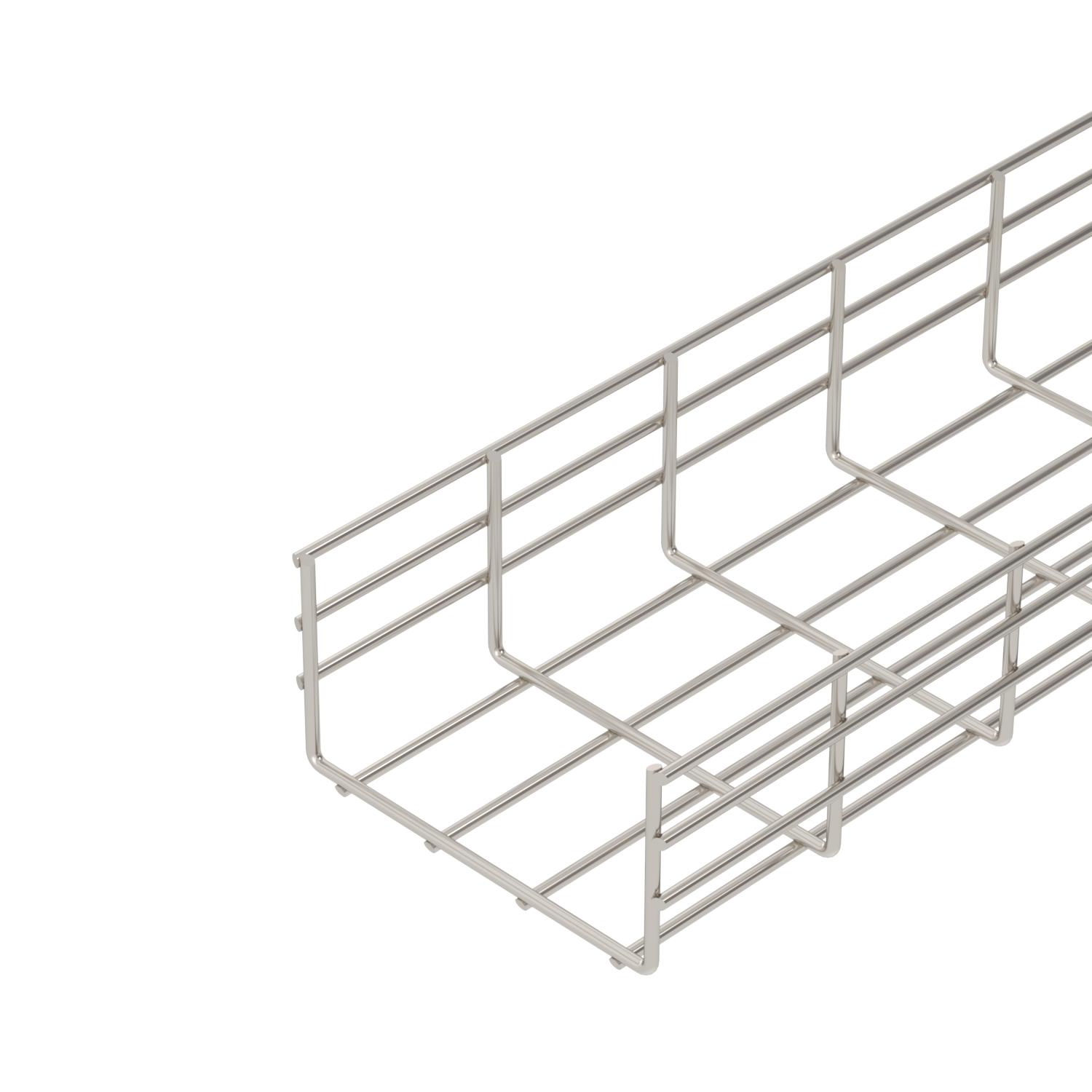

Caminho de cabos em varão para grandes cargas SGR 105 A2

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame	6 mm

Secção transversal útil

Descrição do produto

Descrição do produto

Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Dados técnicos

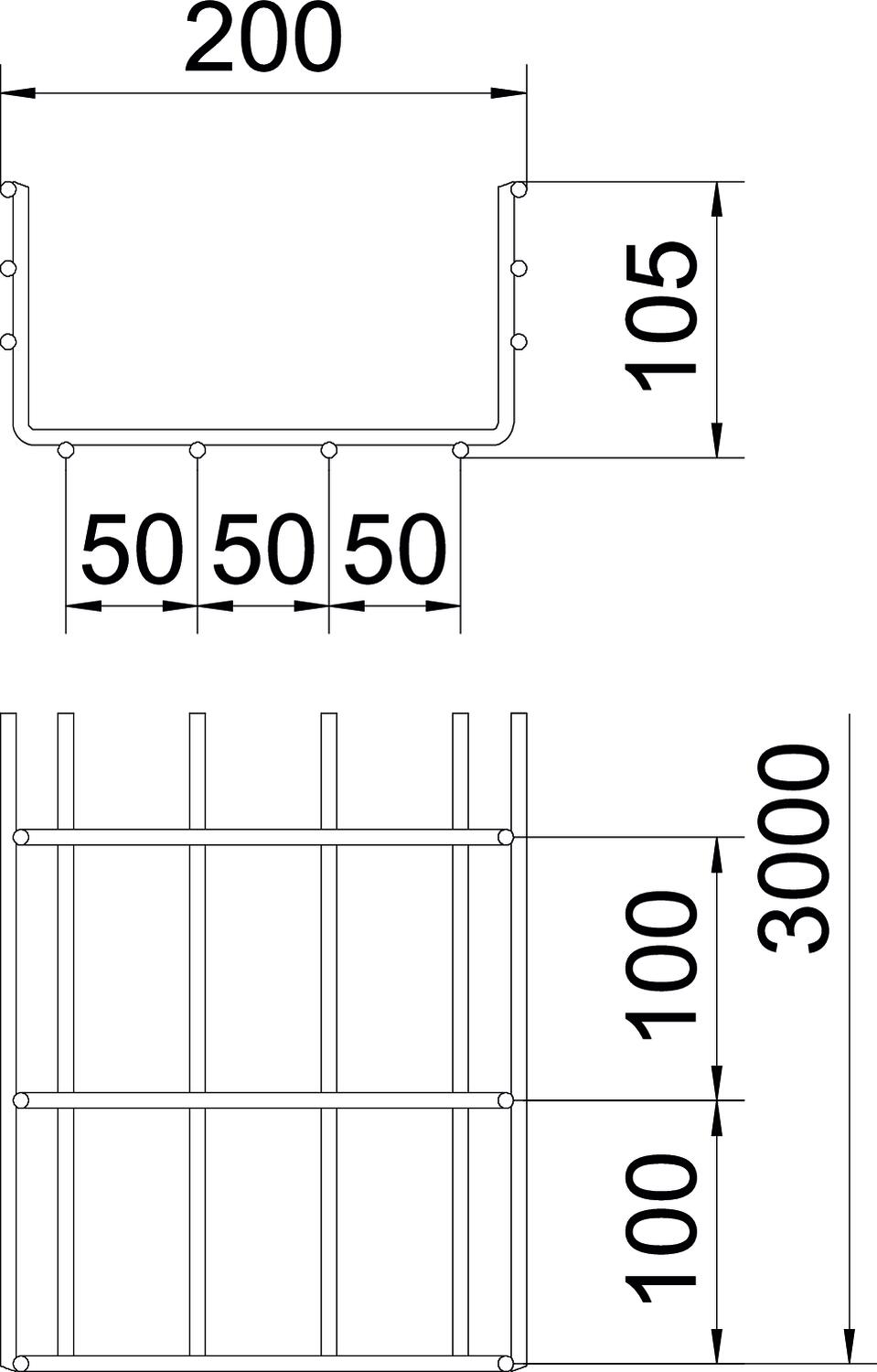

Forma do perfil	Forma em U
Largura	200 mm
Largura	7,87 in
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	4,001 kg CO₂e / 1 Metro
Secção transversal útil	175 cm²
Secção transversal útil	17500 mm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Ref.	Quantidade	Qte. minima fornec.
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta A2	GUV 6 A2	6016574	Unidade	20 Unidade

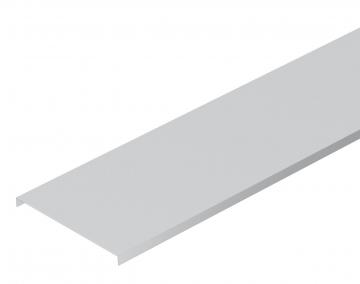

Tampa, não perfurada A2	DRLU 200 A2	6052831	m	3 m

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Proteção de topo	SGR KS OR	6003758	Unidade	500 Unidade
Separador 85 A2	TSG 85 A2	6062173	m	3 m
Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade
Placa de saída de cabos A2	KAB GR A2	6220145	Unidade	10 Unidade
