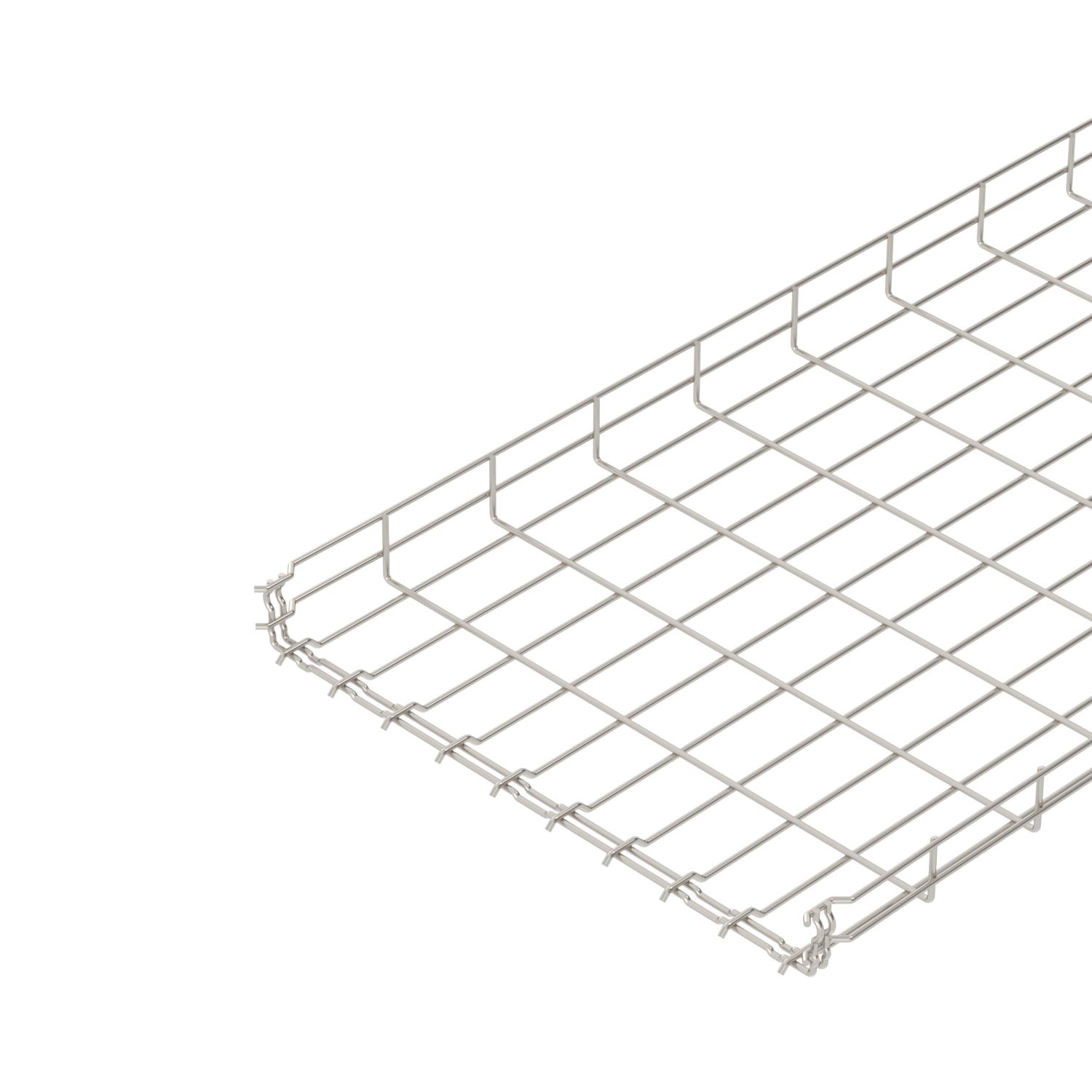

Caminho de cabos em varão GR-Magic® 55 A4

Ref. 6001097 | EAN 4012195166122

3000 mm
55 mm
Descrição do produto
Descrição do produto
Caminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Aço inoxidável, decapado sim
Altura 2,17 in
Altura 55 mm
Comprimento 3000 mm
Conector sem parafuso sim
Cor aço inoxidável
Diâmetro do arame 4,8 mm

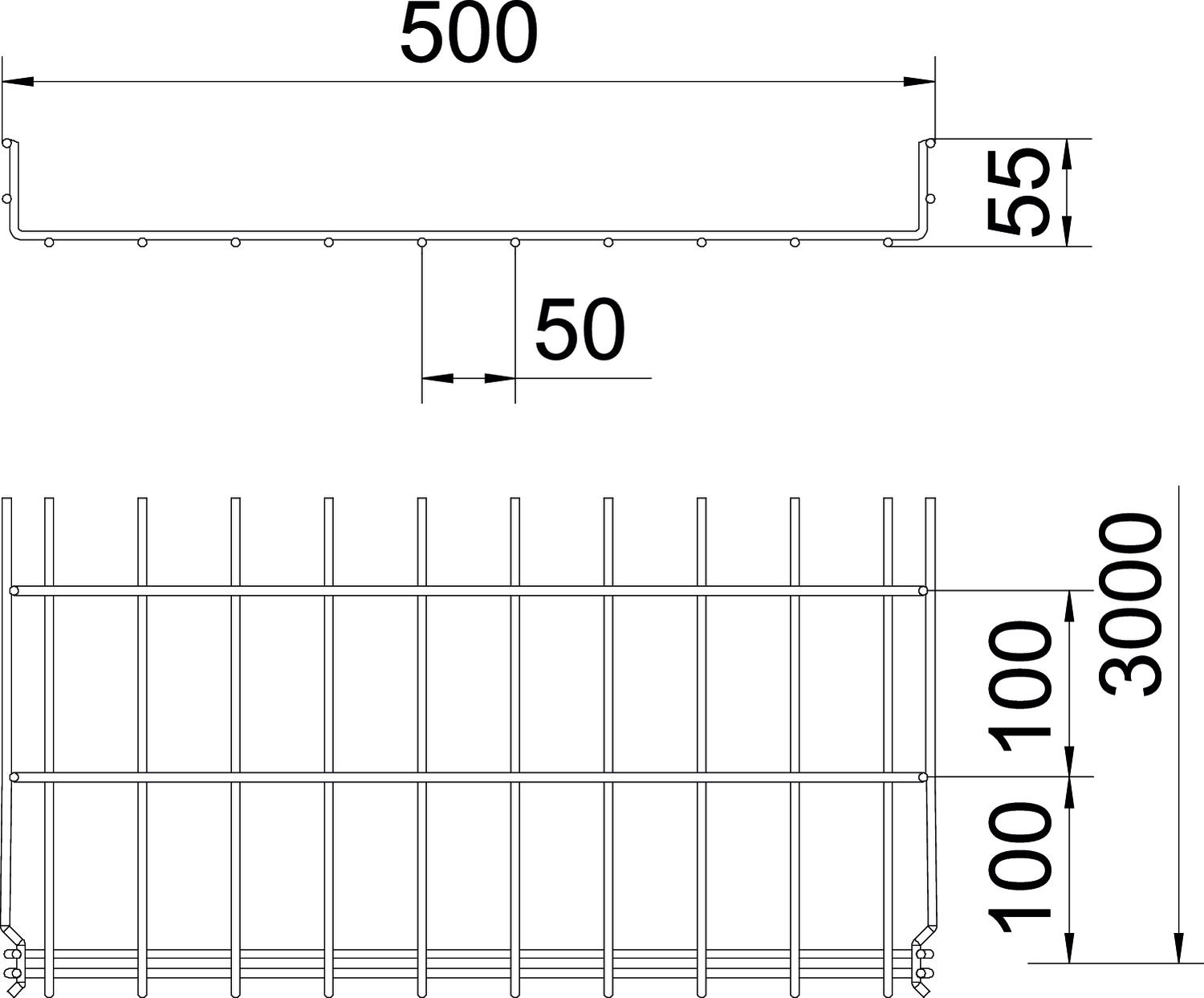

Dimensão 55x500x3000
Distância de apoio de 1,0 m 0,9 kN/m
Distância de apoio de 1,5m 0,6 kN/m
Distância de apoio de 2,0m 0,3 kN/m
Distância de apoio de 2,5m 0,25 kN/m
Forma do perfil Forma em U
Funktionsgaranti não
Largura 19,69 in
Largura 500 mm
Material Aço inoxidável 1.4401
Medida B 500 mm
Medida H 58 mm
Pegada de CO₂ (GWP) do berço ao portão 14,0056 kg CO₂e / 1 Metro
Secção transversal útil 220 cm²
Secção transversal útil 22000 mm²
Separador integrado sem
Superfície brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector União integrada
Versão para grandes cargas não

Dados técnicos

Diagrama de cargas do caminho de cabos em varão de tipo GRM 55 VA

Diagrama de cargas do caminho de cabos em varão de tipo GRM 55 VA
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² sim 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² sim 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² sim 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² sim 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² sim 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² sim 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² não 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² não 6001099
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União curva A4 União curva A4 GEV 36 A4 6016764
10 Unidade
Tampa, não perfurada A4 Tampa, não perfurada A4 DRLU 500 A4 6052996
3 m

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Separador 45 A4 Separador 45 A4 TSG 45 A4 6062028
3 m
