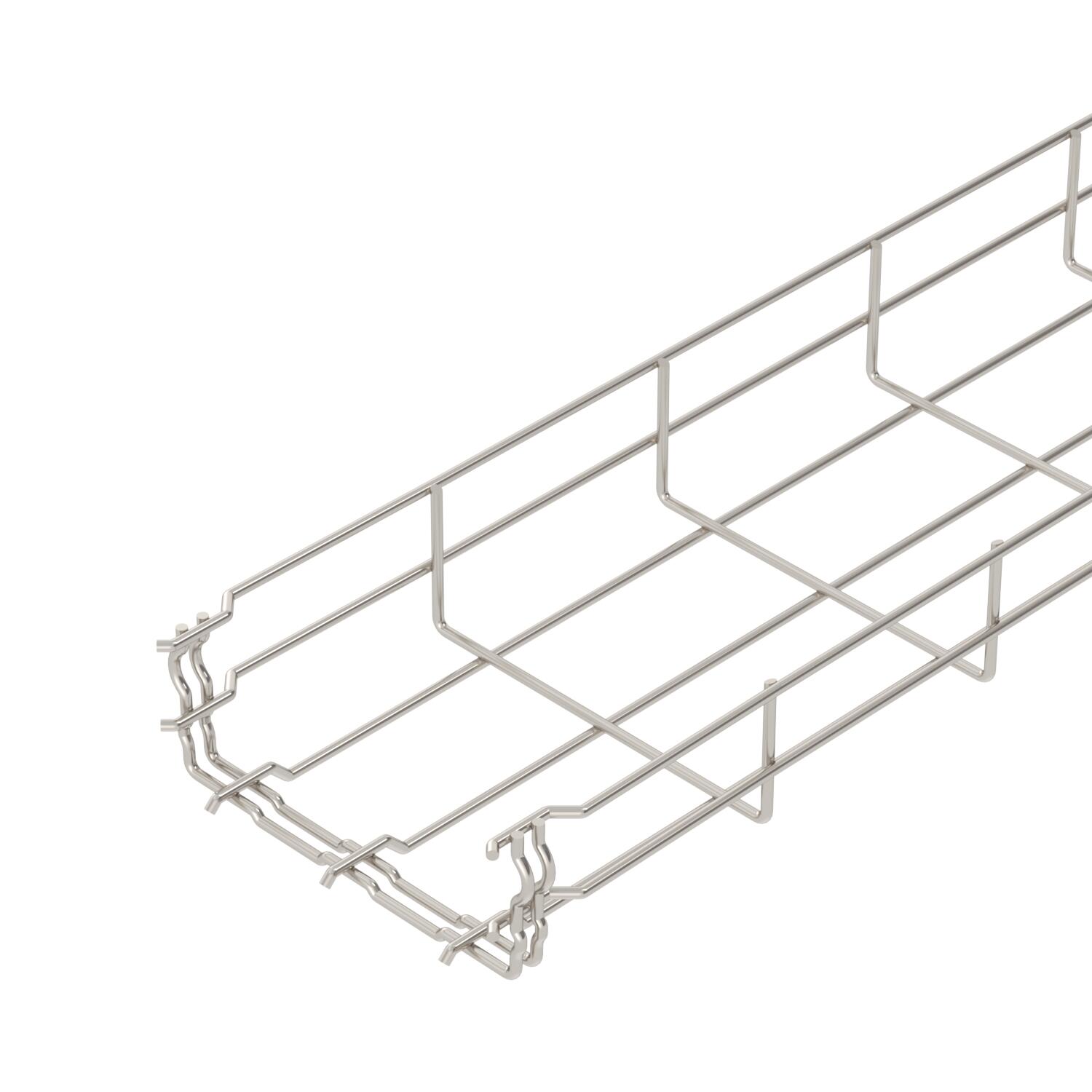

Caminho de cabos em varão GR-Magic® 55 A4
Ref. 6001090 | EAN 4012195166023
- Descrição do produto
-
Descrição do produtoCaminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
-
- Dados técnicos
-
Dados técnicos

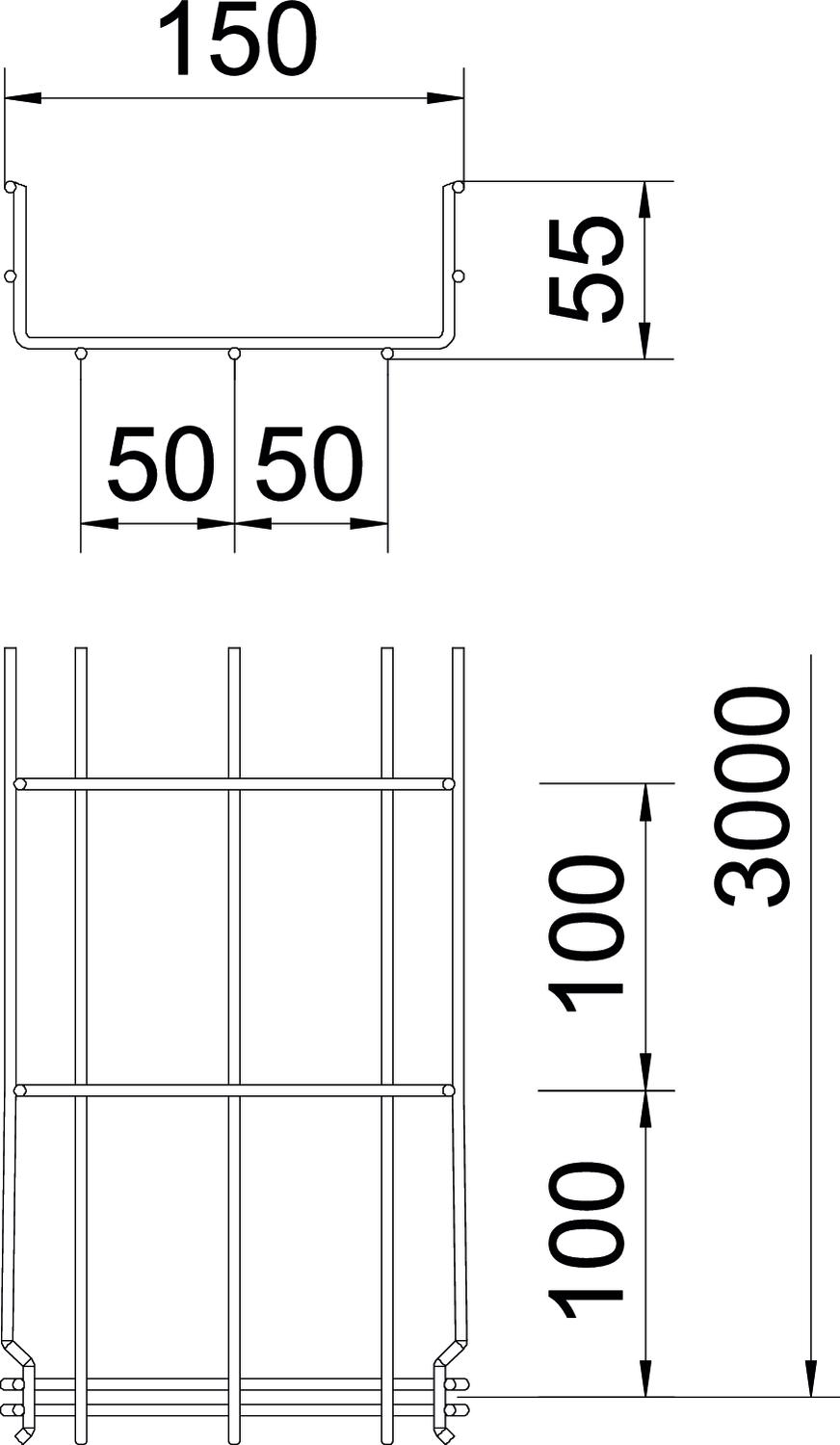

Aço inoxidável, decapado sim Altura 55 mm Altura 2,17 in Comprimento 3000 mm Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 55x150x3000 Distância de apoio de 1,0 m 0,35 kN/m Distância de apoio de 1,5m 0,2 kN/m Distância de apoio de 2,0m 0,1 kN/m Distância de apoio de 2,5m 0,1 kN/m Forma do perfil Forma em U Funktionsgaranti sim Largura 150 mm Largura 5,91 in Material Aço inoxidável 1.4401 Medida B 150 mm Medida H 58 mm Pegada de CO₂ (GWP) do berço ao portão 4,3273 kg CO₂e / 1 Metro Proteção antifogo Manutenção de funções estrutura de suporte específica para cabos Secção transversal útil 63 cm² Secção transversal útil 6300 mm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos em varão de tipo GRM 55 VA
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União curva A4
GEV 36 A4 6016764 10 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Separador 45 A4
TSG 45 A4 6062028 3 m - Downloads
-
