- Descrição do produto
-
Descrição do produto

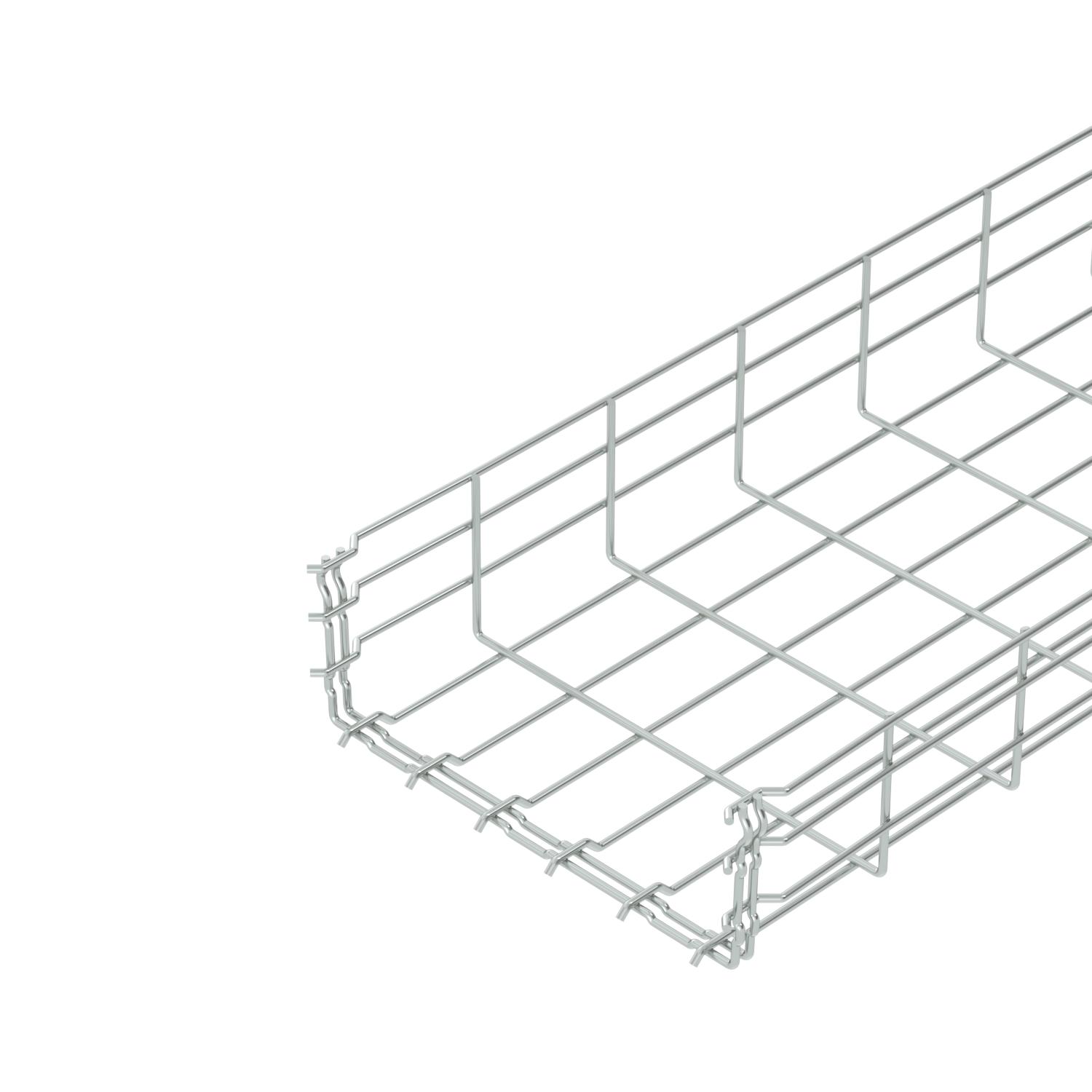

Caminho de cabos em varão com união de encaixe rápido com 105 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Conector sem parafuso sim Diâmetro do arame 4,8 mm Dimensão 105x300x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço Secção transversal útil 26800 mm² Secção transversal útil 268 cm² Separador integrado sem Superfície eletrogalvanizado Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões

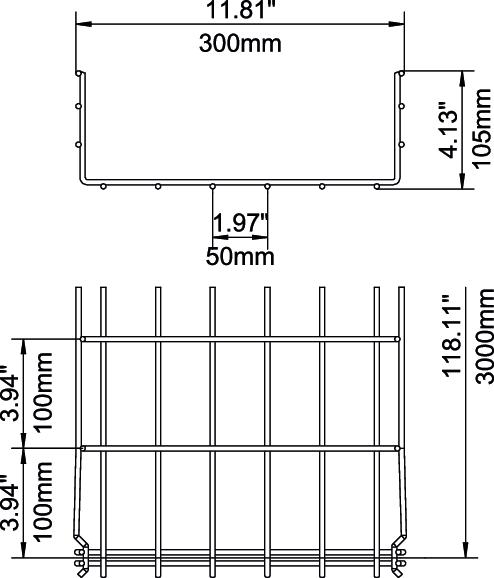

Altura 4,13 in Altura 105 mm Comprimento 3000 mm Largura 300 mm Largura 11,81 in Medida B 300 mm Medida H 108 mm Cargas
Distância de apoio de 1,0 m 1,6 kN/m Distância de apoio de 1,5m 0,8 kN/m Distância de apoio de 2,0m 0,5 kN/m Distância de apoio de 2,5m 0,33 kN/m Distância de apoio de 3,0m 0,3 kN/m - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica GRM 105 300 G / 6002408 , 0.27MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfMonofolha Tampa bloqueável , 2.00MB , pdfMonofolha G-Gitterrinne Magic® , 0.68MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade GRM 105 300 G / 6002408 , 0.16MB , pdfDeclaração de Conformidade do Reino Unido GRM 105 300 G / 6002408 , 0.14MB , pdfREACH Declaração de conformidade GRM 105 300 G / 6002408 , 0.12MB , pdfRoHS Declaração de conformidade GRM 105 300 G / 6002408 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE GRM , 0.50MB , pdfMarca de aprovação Marca de aprovação RINA GRM , 0.61MB , pdfMarca de aprovação Certificado UL GRM35.., GRM55.., GRM105.. , 0.26MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfAuxiliar de seleção GR-Magic® , 2.00MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdf
