Caminho de cabos em varão GR-Magic® 105 FT 3000 | 100 | 105 | 3,9 | 82 | não

Caminho de cabos em varão GR-Magic® 105 FT

Ref. 6002431 | EAN 4012196021239

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

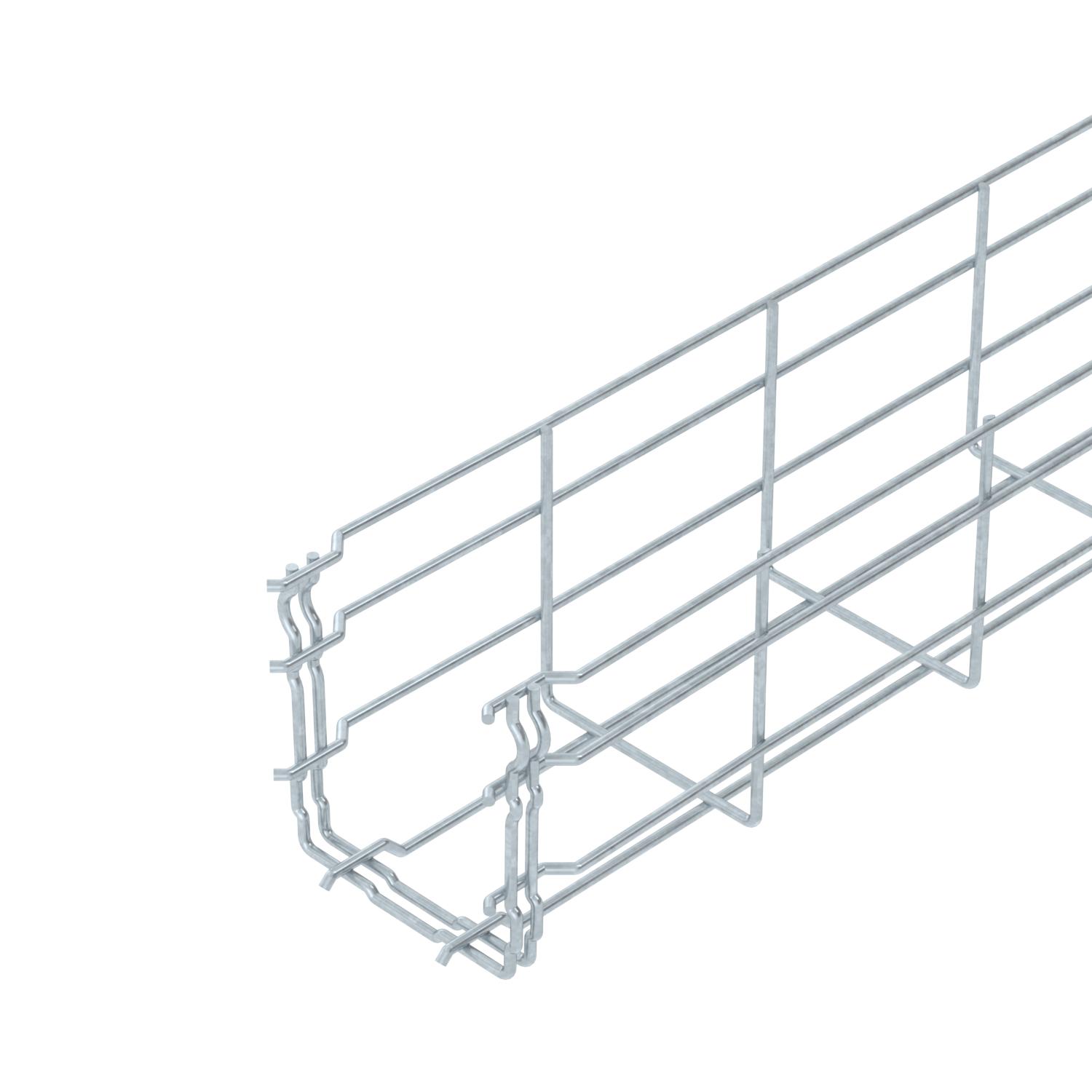

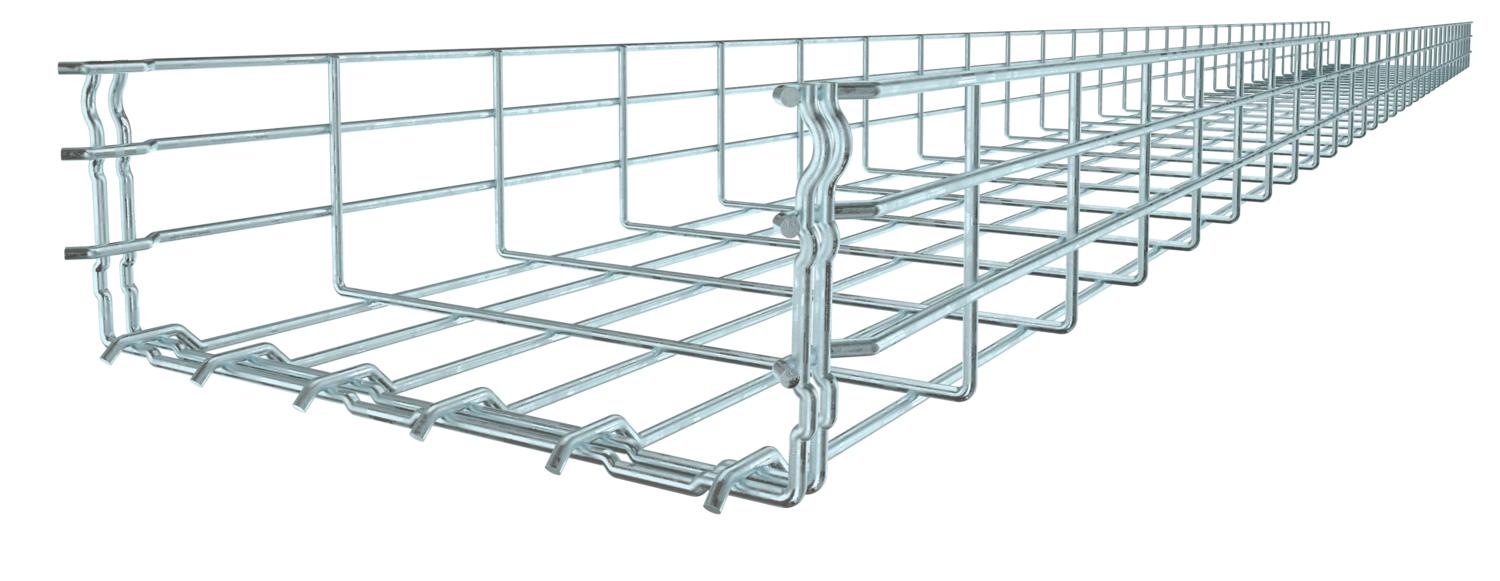

Caminho de cabos em varão com união de encaixe rápido com 105 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Conector sem parafuso	sim
Diâmetro do arame	3,9 mm

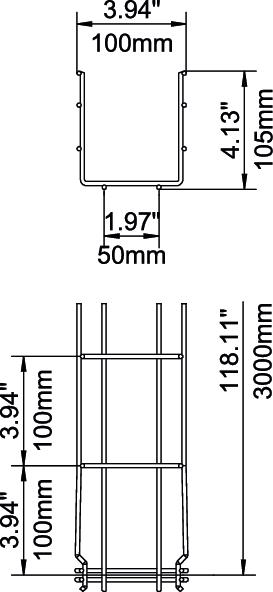

Dimensão	105x100x3000
Forma do perfil	Forma em U
Funktionsgaranti	não
Material	Aço
Secção transversal útil	8200 mm²

Secção transversal útil	82 cm²
Separador integrado	sem
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	105 mm
Altura	4,13 in
Comprimento	3000 mm
Largura	100 mm

Largura	3,94 in
Medida B	100 mm
Medida H	108 mm

Cargas

Distância de apoio de 1,0 m	0,8 kN/m
Distância de apoio de 1,5m	0,55 kN/m
Distância de apoio de 2,0m	0,37 kN/m

Distância de apoio de 2,5m	0,27 kN/m
Distância de apoio de 3,0m	0,25 kN/m

Dados técnicos

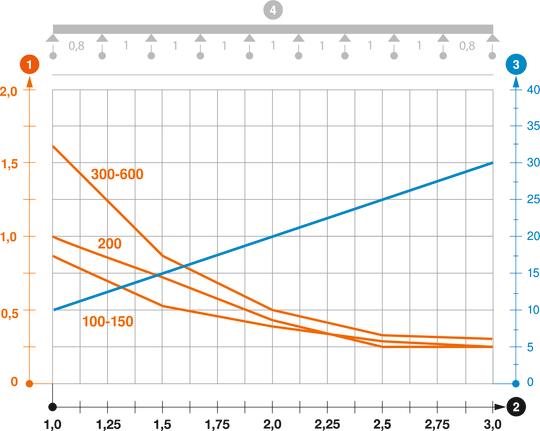

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	não	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	não	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	não	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	não	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	não	6002439	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	não	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	não	6002445	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa para caminho de cabos em varão, de encaixe FT	DGRR 100 FT	6001822	m	3 m
União curva FT	GEV 36 FT	6016723	Unidade	20 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Placa de saída de cabos FT	KAB GR FT	6220142	Unidade	10 Unidade
