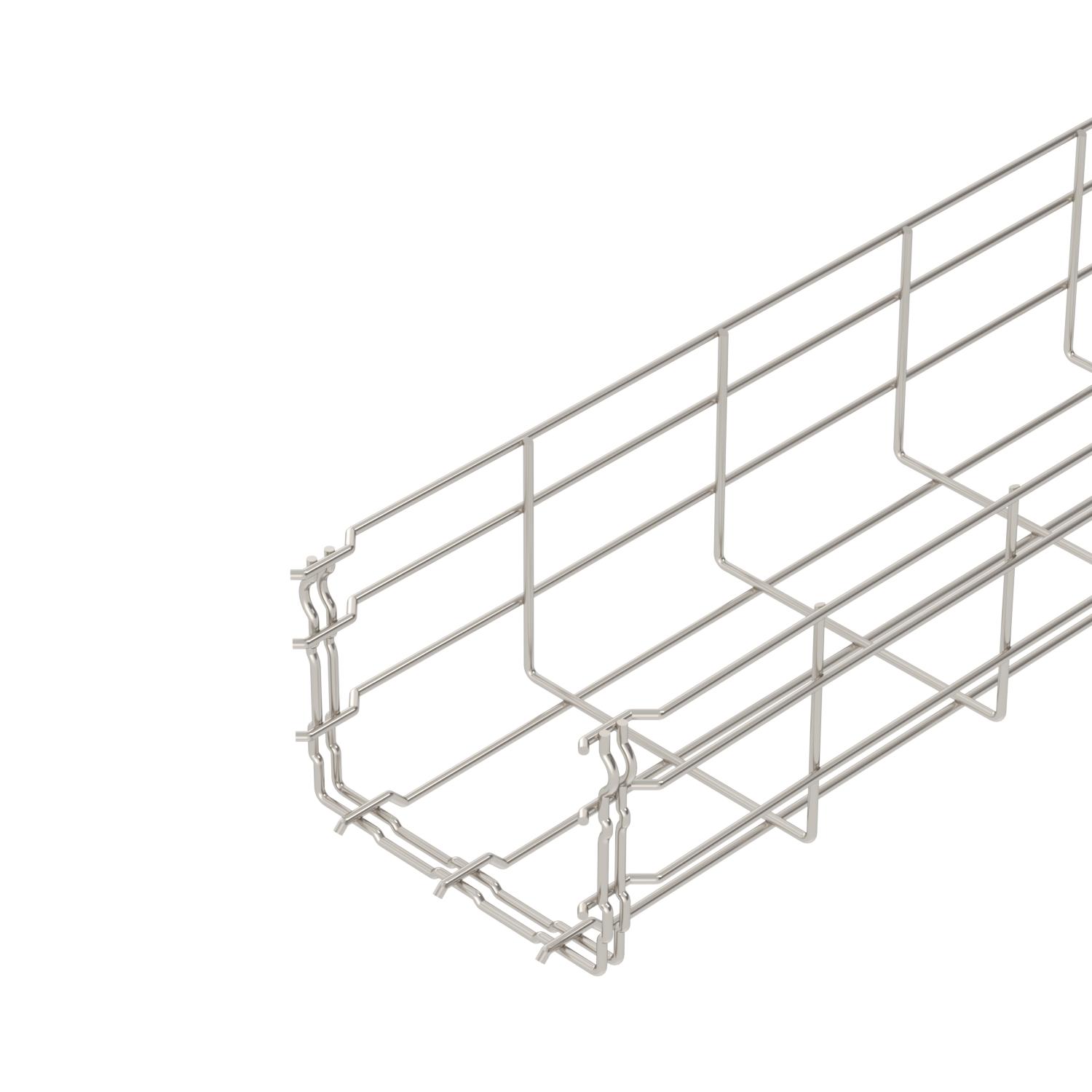

Caminho de cabos em varão GR-Magic® 105 A2

Ref. 6002455 | EAN 4012195422624

3000 mm
105 mm
não
Descrição do produto
Descrição do produto
Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Aço inoxidável, decapado sim
Altura 105 mm
Altura 4,13 in
Comprimento 3000 mm
Conector sem parafuso sim
Cor aço inoxidável
Diâmetro do arame 3,9 mm

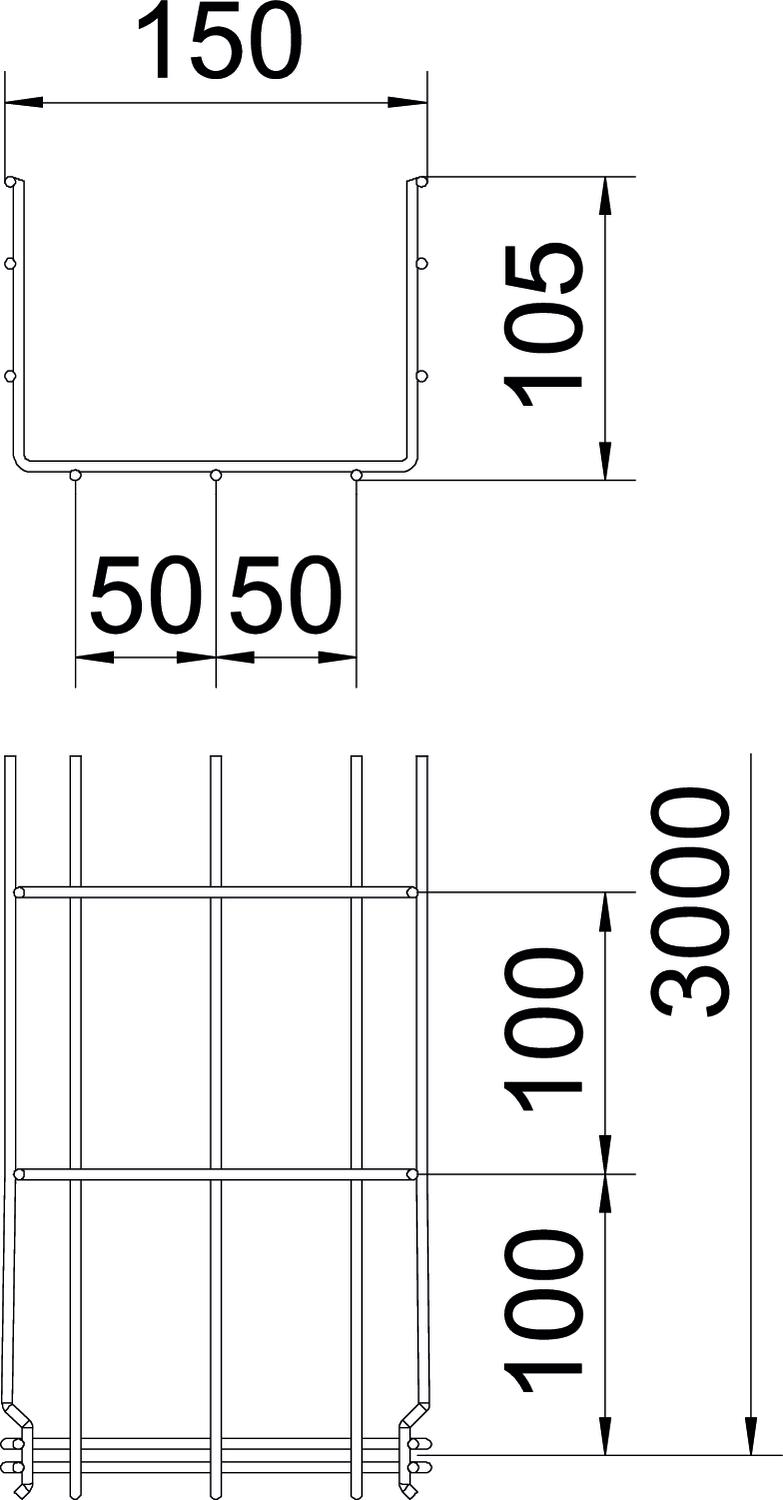

Dimensão 105x150x3000
Distância de apoio de 1,0 m 0,8 kN/m
Distância de apoio de 1,5m 0,55 kN/m
Distância de apoio de 2,0m 0,37 kN/m
Distância de apoio de 2,5m 0,27 kN/m
Distância de apoio de 3,0m 0,25 kN/m
Forma do perfil Forma em U
Funktionsgaranti não
Largura 150 mm
Largura 5,91 in
Material Aço inoxidável, livre de ferrugem 1.4301
Medida B 150 mm
Medida H 108 mm
Pegada de CO₂ (GWP) do berço ao portão 5,6749 kg CO₂e / 1 Metro
Secção transversal útil 13000 mm²
Secção transversal útil 130 cm²
Separador integrado sem
Superfície brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector União integrada
Versão para grandes cargas não

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² não 6002451
3 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² não 6002455
3 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² não 6002457
3 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² não 6002460
3 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² não 6002463
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² não 6002466
3 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² não 6002469
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para caminho de cabos em varão, de encaixe, A2 Tampa para caminho de cabos em varão, de encaixe, A2 DGRR 150 A2 6001864
3 m
União curva A2 União curva A2 GEV 36 A2 6016731
20 Unidade

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Separador 85 A2 Separador 85 A2 TSG 85 A2 6062173
3 m
Fixador para fixação de separador Fixador para fixação de separador KS GR A2 6062282
30 Unidade
Placa de saída de cabos A2 Placa de saída de cabos A2 KAB GR A2 6220145
10 Unidade
Downloads

Download

Download
Download
Download
Download

Declaração de conformidade UE GRM 105 150 A2 / 6002455 , 0.16MB , pdf
Download
REACH Declaração de conformidade GRM 105 150 A2 / 6002455 , 0.12MB , pdf

Auxiliar de seleção GR-Magic® , 2.00MB , pdf
Download
Download
Download

GRM 105 150 A2 / 6002455
