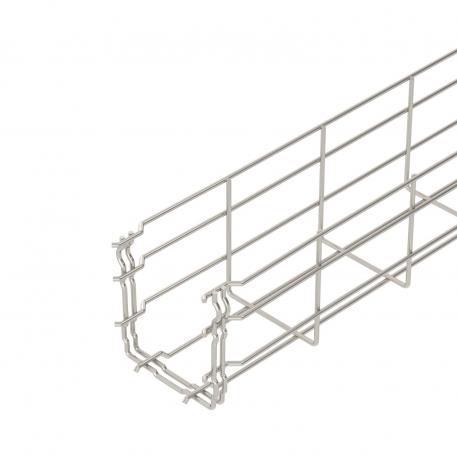

Caminho de cabos em varão GR-Magic® 105 A2 3000 | 100 | 105 | 3,9 | 82 | não
morepic-1 morepic-2 video-1 video-2

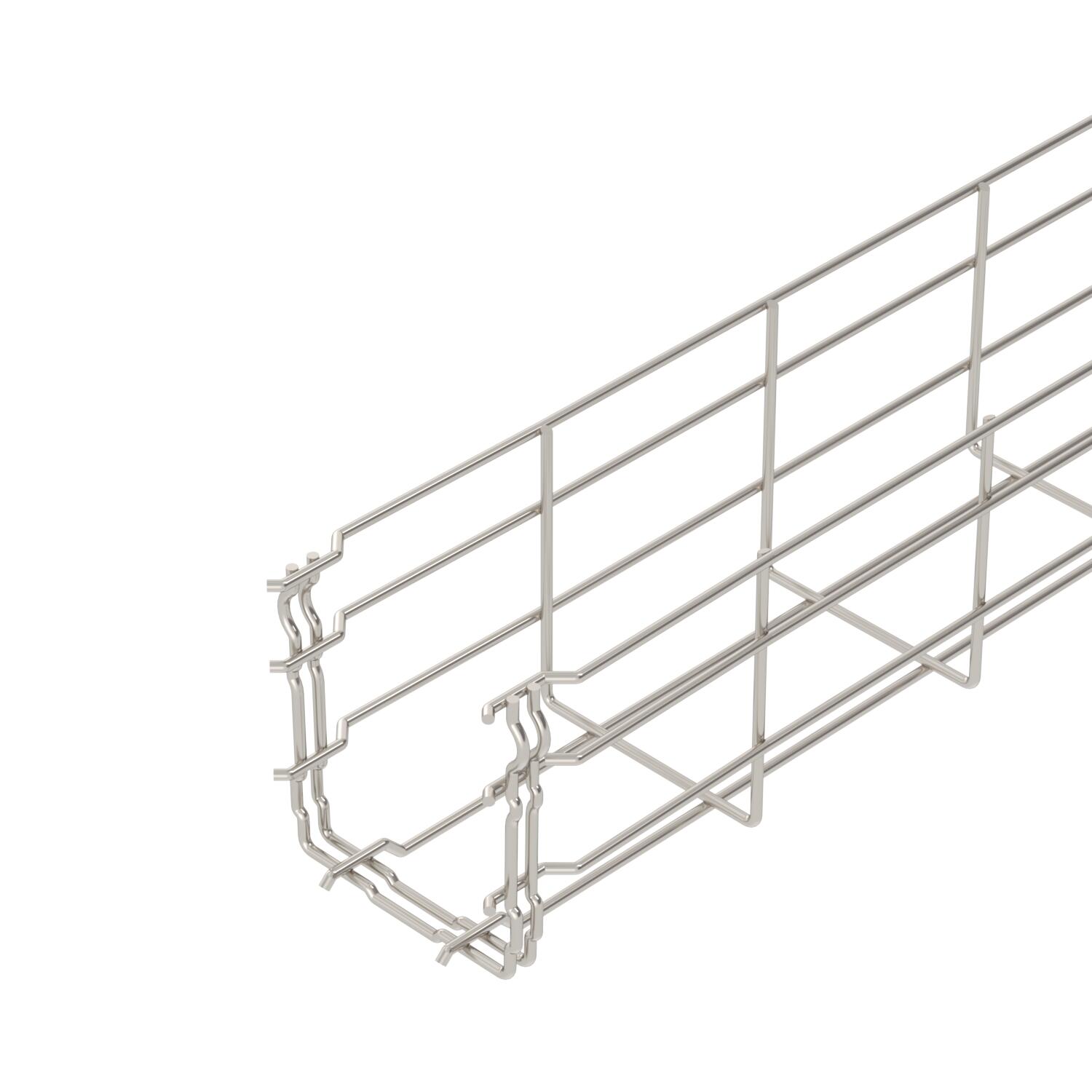

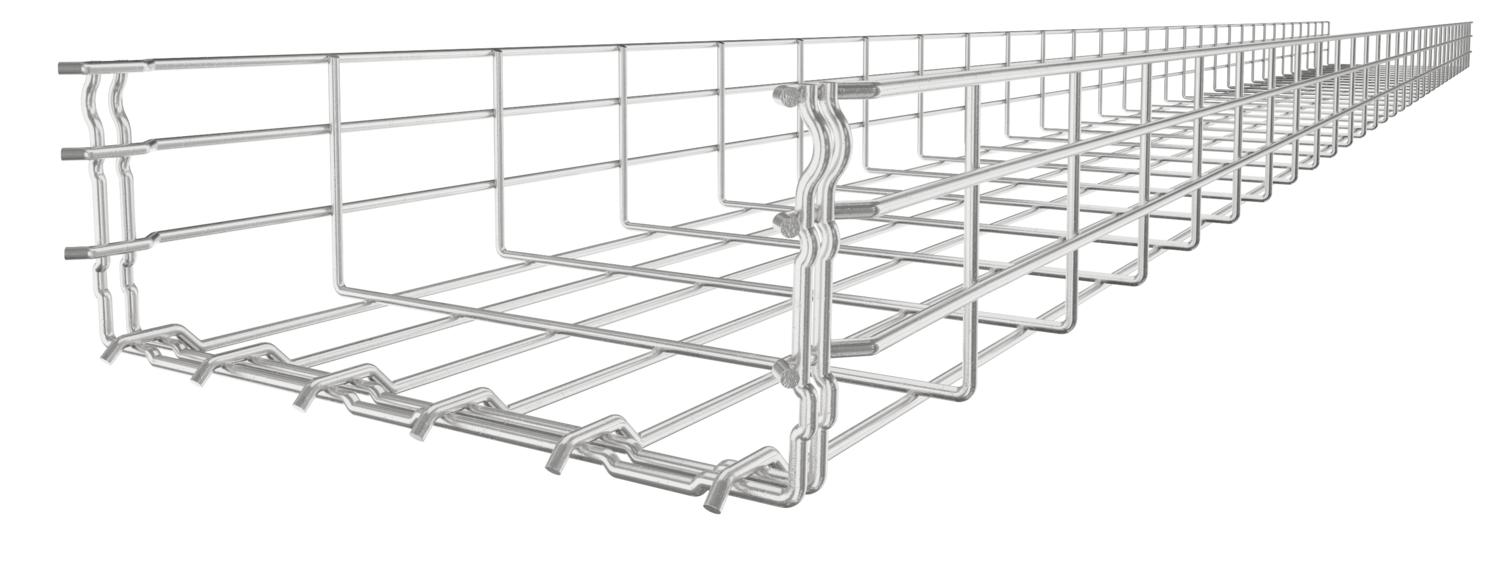

Caminho de cabos em varão GR-Magic® 105 A2

Ref. 6002475 | EAN 4012195874904

3000 mm
105 mm
não
Descrição do produto

Descrição do produto

Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA Konformitätserklärung
Dados técnicos

Dados técnicos

Aço inoxidável, decapado sim
Conector sem parafuso sim
Diâmetro do arame 3,9 mm
Dimensão 105x100x3000
Forma do perfil Forma em U
Funktionsgaranti não
Material Aço inoxidável 1.4401
Secção transversal útil 82 cm²
Secção transversal útil 8200 mm²
Separador integrado sem
Superfície brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector União integrada
Versão para grandes cargas não

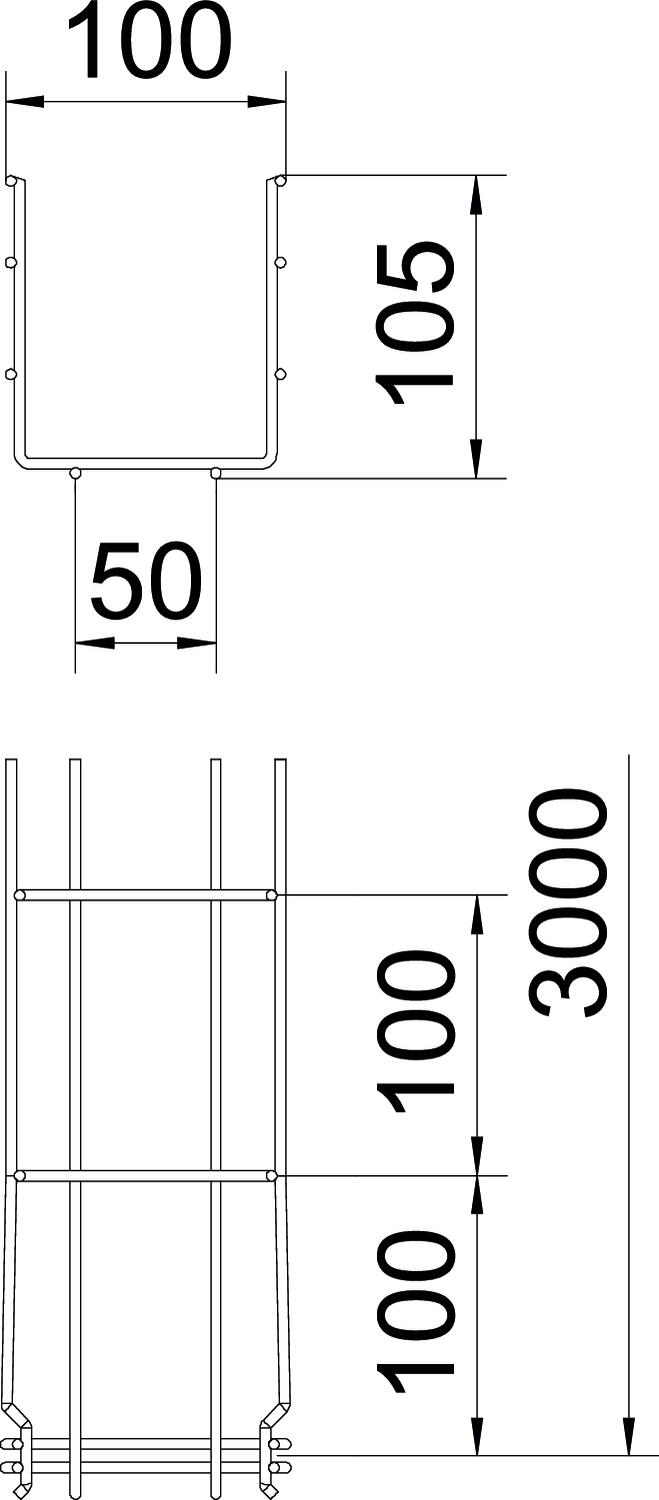

Dimensões

Altura 105 mm
Altura 4,13 in
Comprimento 3000 mm
Largura 100 mm
Largura 3,94 in
Medida B 100 mm
Medida H 108 mm

Cargas

Distância de apoio de 1,0 m 0,8 kN/m
Distância de apoio de 1,5m 0,55 kN/m
Distância de apoio de 2,0m 0,37 kN/m
Distância de apoio de 2,5m 0,27 kN/m
Distância de apoio de 3,0m 0,25 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
GRM 105 100 A4 3000 mm 100 mm 105 mm 3,9 mm 82 cm² não 6002475
3 m
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² não 6002476
3 m
GRM 105 200 A4 3000 mm 200 mm 105 mm 4,8 mm 175 cm² não 6002477
3 m
GRM 105 300 A4 3000 mm 300 mm 105 mm 4,8 mm 268 cm² não 6002479
3 m
GRM 105 400 A4 3000 mm 400 mm 105 mm 4,8 mm 363 cm² não 6002481
3 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² não 6002483
3 m
GRM 105 600 A4 3000 mm 600 mm 105 mm 4,8 mm 554 cm² não 6002485
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.

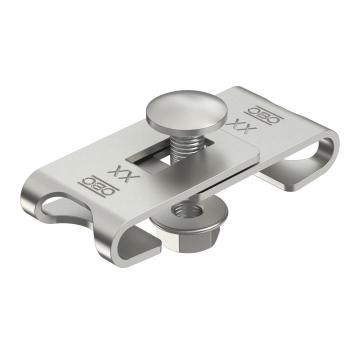

União curva A4 União curva A4 GEV 36 A4 6016764
10 Unidade
Tampa, não perfurada A4 Tampa, não perfurada A4 DRLU 100 A4 6052991
3 m
