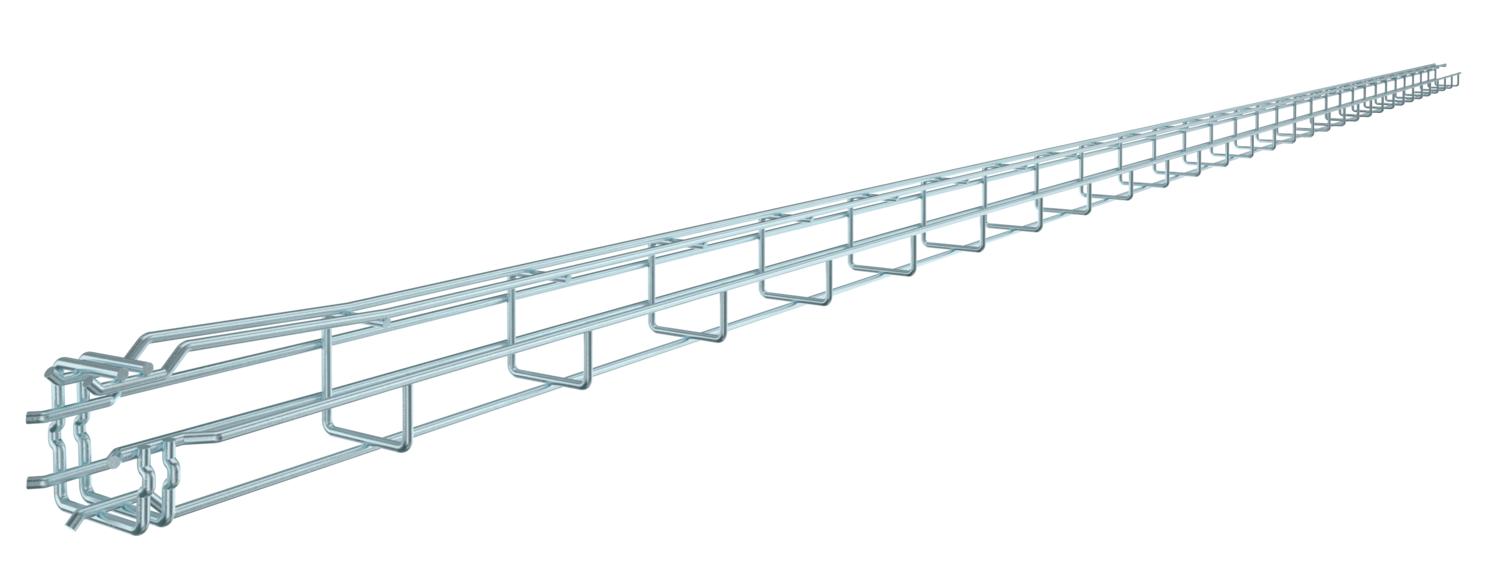

Caminho de cabos em varão G Magic® 50 G

Ref. 6005535 | EAN 4012195686439

6005535 / G-GRM 50 50 G
3000 mm
50 mm
50 mm
3,9 mm
17 cm²
não
Descrição do produto
Descrição do produto

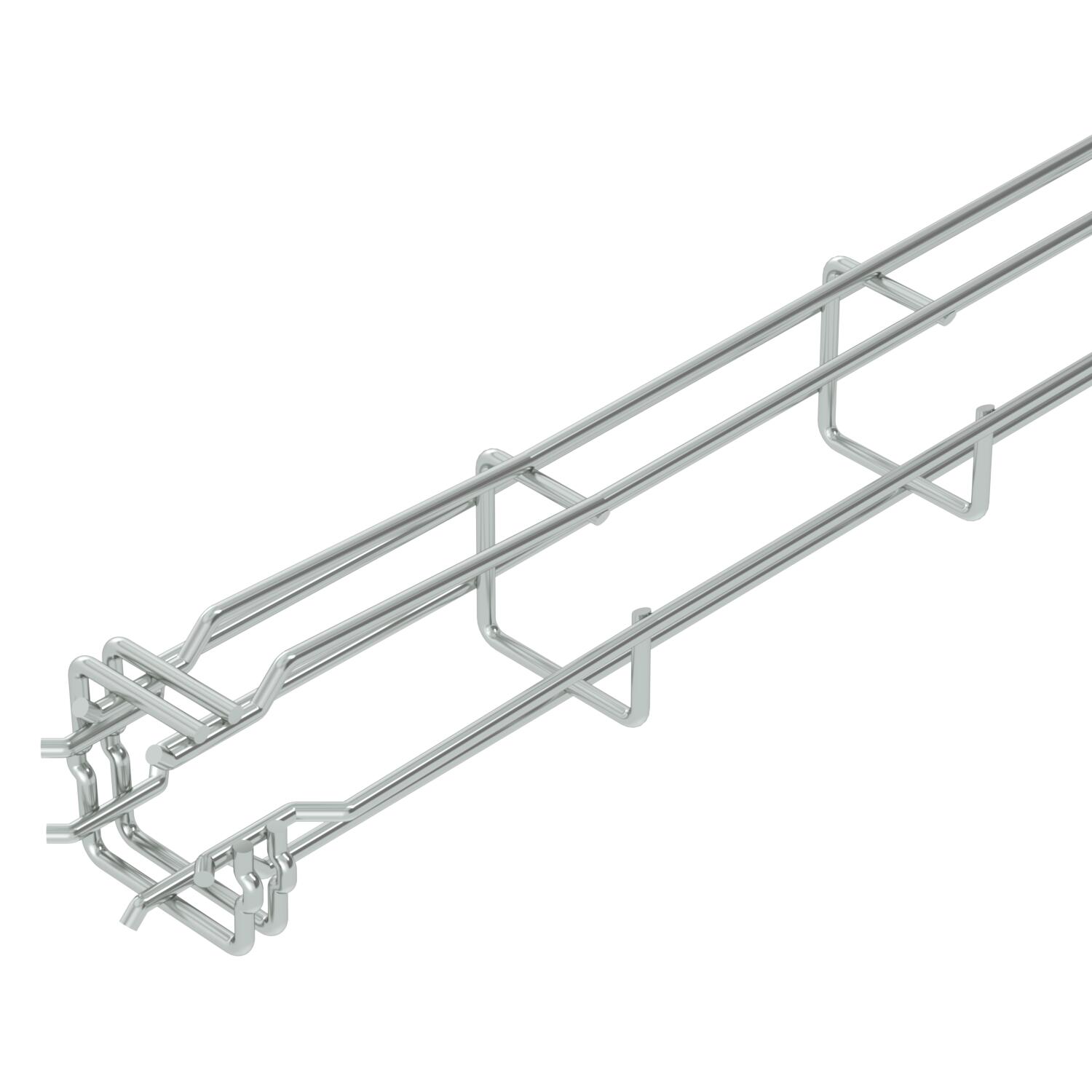

Caminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.

Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.


Atenuação da blindagem magnética 15 dB
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 1,97 in
Altura 50 mm
Comprimento 3000 mm
Conector sem parafuso sim
Cor zinco
Diâmetro do arame 3,9 mm
Dimensão 50x50x3000
Forma do perfil Forma em G
Funktionsgaranti não
Largura 50 mm
Largura 1,97 in
Material Aço
Medida A 38 mm
Medida B 55 mm
Medida C 33 mm
Medida H 55 mm
Pegada de CO₂ (GWP) do berço ao portão 1,2649 kg CO₂e / 1 Metro
Secção transversal útil 17 cm²
Secção transversal útil 1700 mm²
Separador integrado sem
Superfície eletrogalvanizado
Tipo de conector sistema de caminhos de cabos Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector União integrada
Versão para grandes cargas não
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
G-GRM 50 50 G 3000 mm 50 mm 50 mm 3,9 mm 17 cm² não 6005535
3 m
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT União reta FT GSV 34 FT 6016634
20 Unidade
