Caminho de cabos em varão G Magic® 50 FT
Ref. 6005520 | EAN 4012195686392
- Descrição do produto
-
Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos

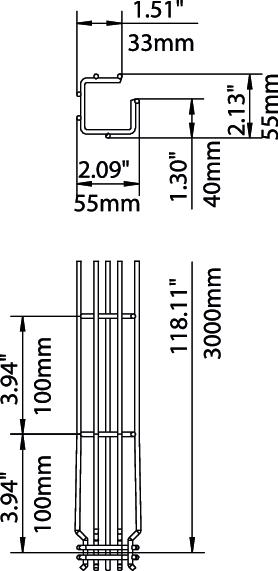

Aço inoxidável, decapado não Altura 50 mm Altura 1,97 in Comprimento 3000 mm Conector sem parafuso sim Cor zinco Diâmetro do arame 3,9 mm Dimensão 50x50x3000 Forma do perfil Forma em G Funktionsgaranti não Largura 1,97 in Largura 50 mm Material Aço Medida A 38 mm Medida B 55 mm Medida C 33 mm Medida H 55 mm Pegada de CO₂ (GWP) do berço ao portão 1,4885 kg CO₂e / 1 Metro Secção transversal útil 1700 mm² Secção transversal útil 17 cm² Separador integrado sem Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT
GSV 34 FT 6016634 20 Unidade - Downloads
-
