Caminho de cabos em varão G Magic® 50 A2
Ref. 6005550 | EAN 4012195686477
- Descrição do produto
-
Descrição do produto

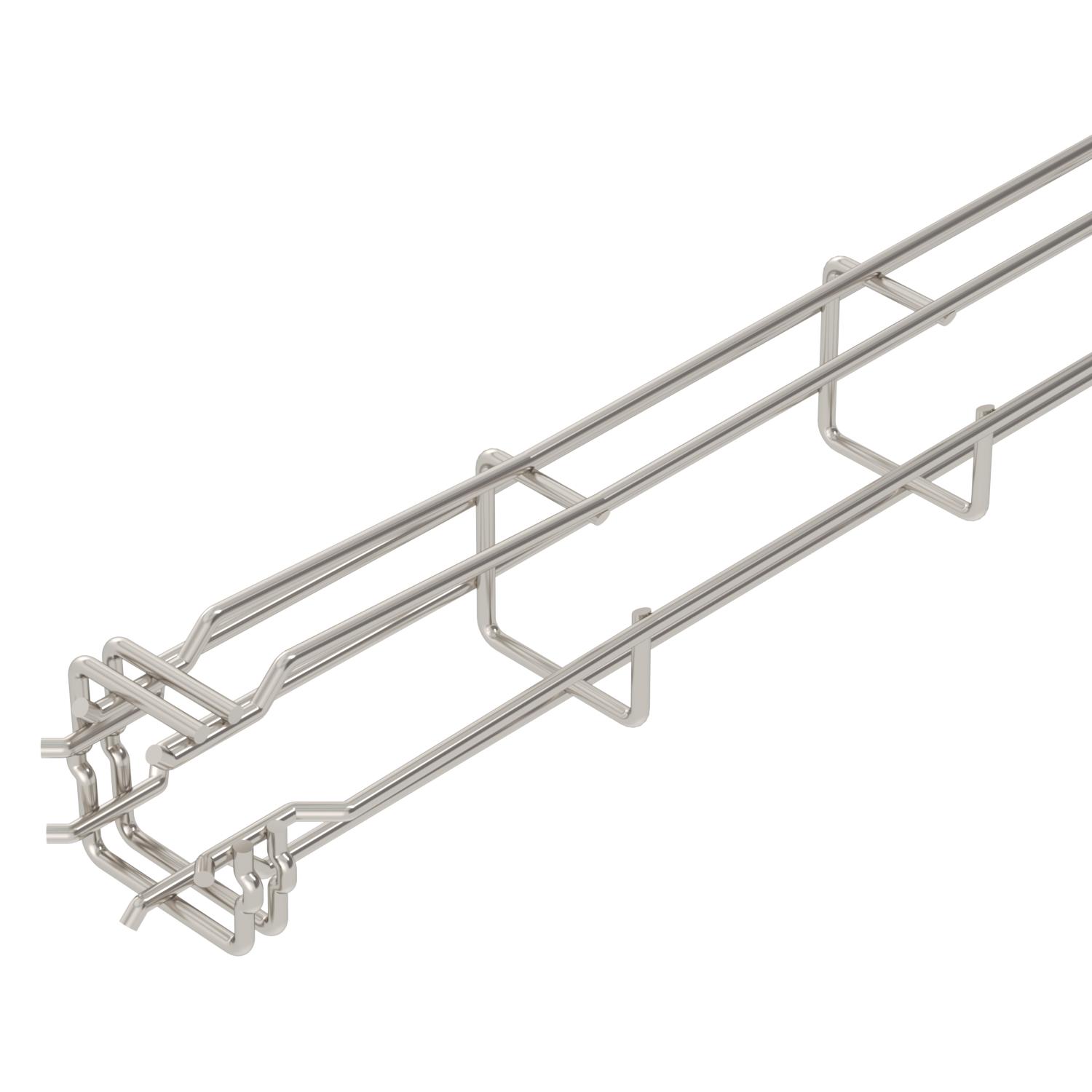

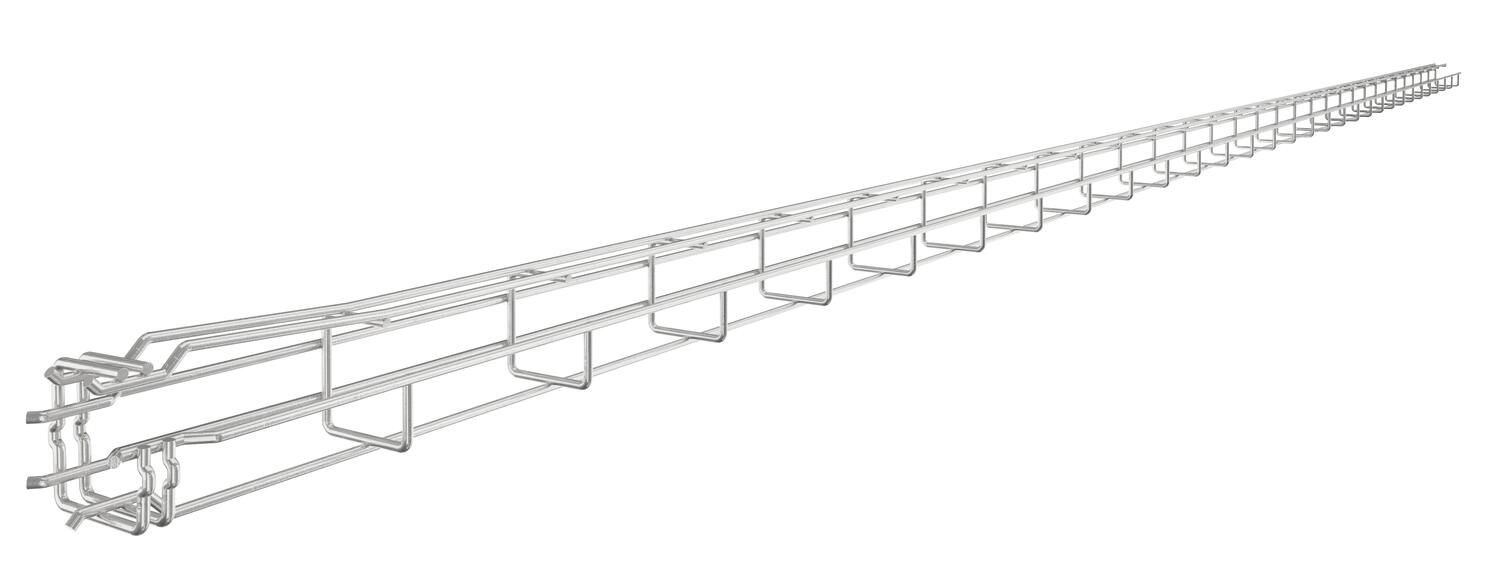

Caminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos

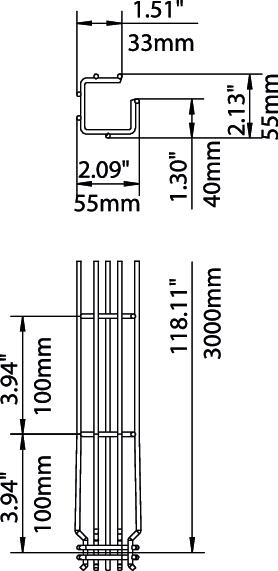

Aço inoxidável, decapado sim Altura 1,97 in Altura 50 mm Comprimento 3000 mm Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 50x50x3000 Forma do perfil Forma em G Funktionsgaranti não Largura 1,97 in Largura 50 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida A 38 mm Medida B 55 mm Medida C 33 mm Medida H 55 mm Pegada de CO₂ (GWP) do berço ao portão 0,99 kg CO₂e / 1 Metro Secção transversal útil 17 cm² Secção transversal útil 1700 mm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A2
GSV 34 A2 6016642 20 Unidade - Downloads
-
