Caminho de cabos em varão G Magic® 150 A2
Ref. 6005559 | EAN 4012195686507
- Descrição do produto
-

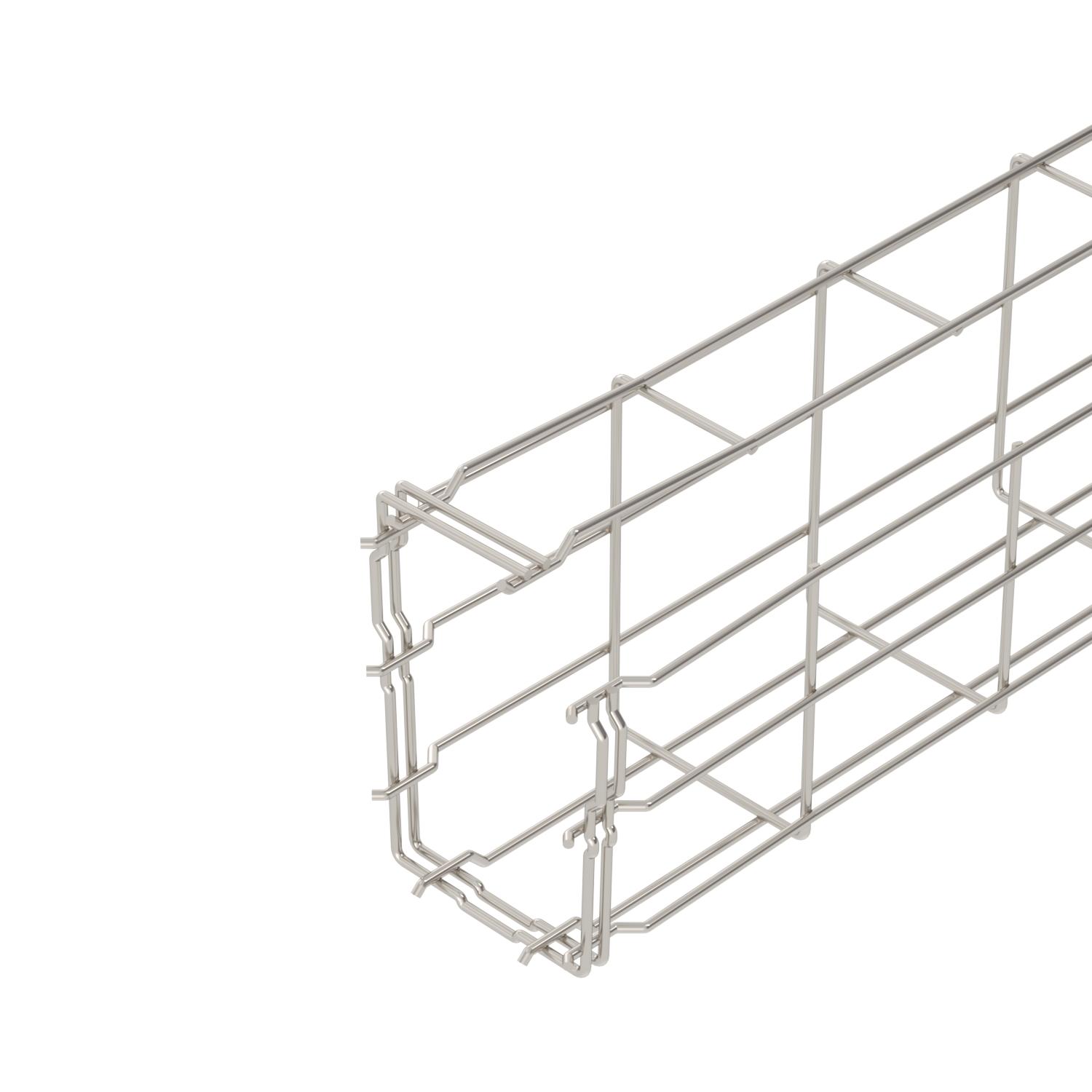

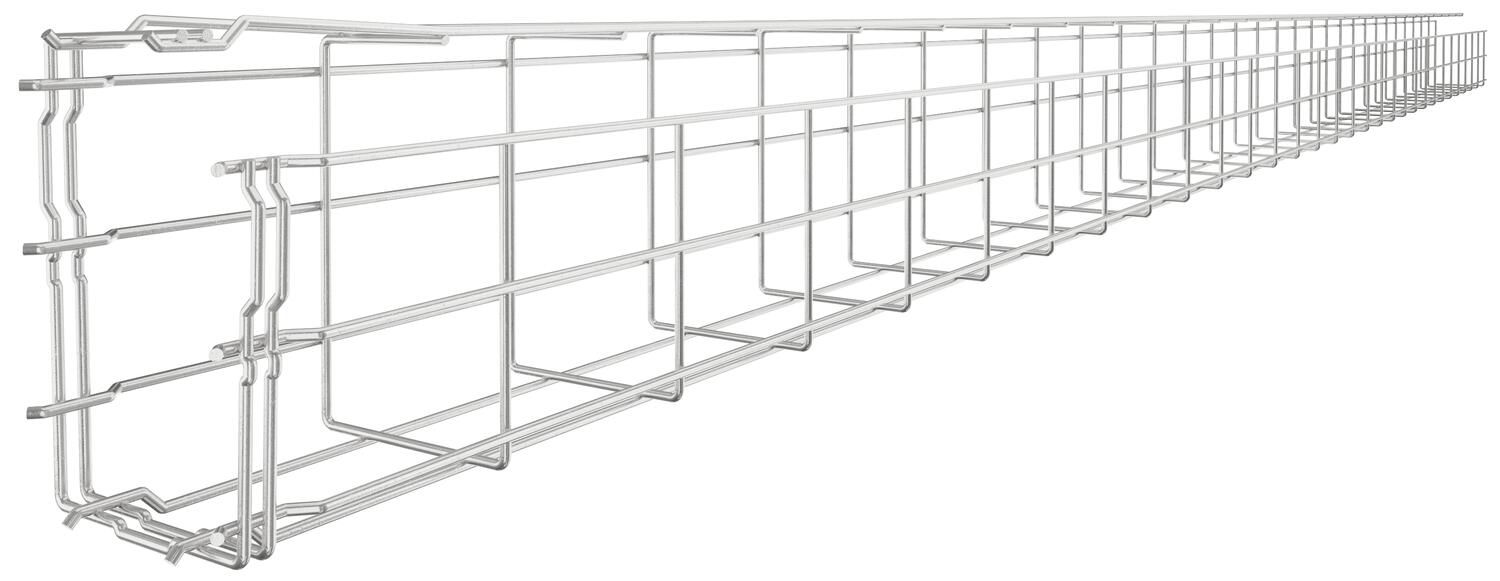

Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Altura 5,91 in Altura 150 mm Comprimento 3000 mm Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 150x100x3000 Distância de apoio de 1,0 m 0,6 kN/m Distância de apoio de 1,5m 0,5 kN/m Distância de apoio de 2,0m 0,35 kN/m Distância de apoio de 2,5m 0,3 kN/m Forma do perfil Forma em G Funktionsgaranti não Largura 3,94 in Largura 100 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida A 120 mm Medida B 100 mm Medida C 68 mm Medida H 155 mm Pegada de CO₂ (GWP) do berço ao portão 6,4222 kg CO₂e / 1 Metro Secção transversal útil 10700 mm² Secção transversal útil 107 cm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A2
GSV 34 A2 6016642 20 Unidade - Downloads
-
