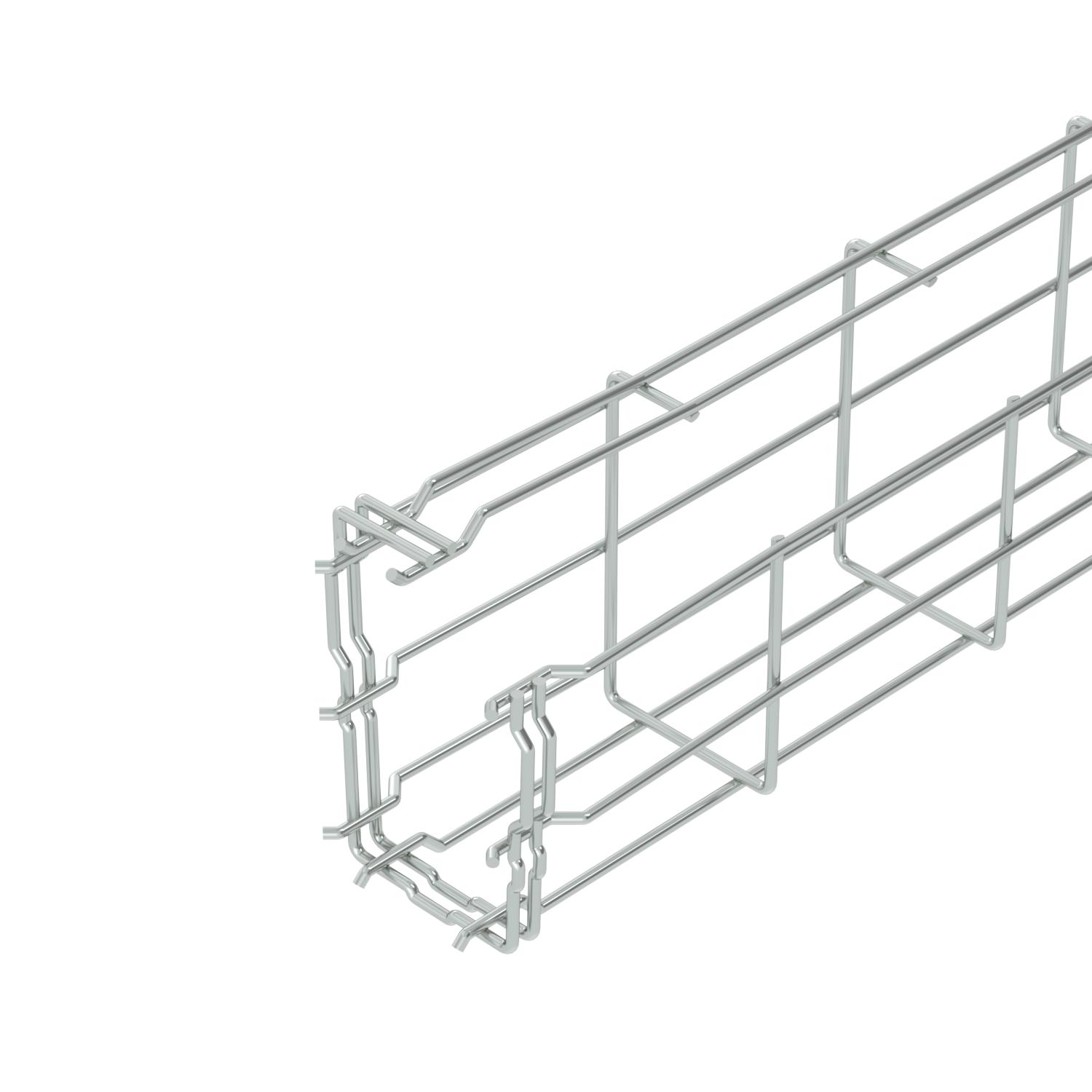

Caminho de cabos em varão G Magic® 125 G

Ref. 6005541 | EAN 4012195686453

6005541 / G-GRM 125 75 G
3000 mm
75 mm
125 mm
3,9 mm
61 cm²
não
Descrição do produto
Descrição do produto
Caminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.

Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.


Atenuação da blindagem magnética 15 dB
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 4,92 in
Altura 125 mm
Comprimento 3000 mm
Conector sem parafuso sim
Cor zinco
Diâmetro do arame 3,9 mm
Dimensão 125x75x3000
Distância de apoio de 1,0 m 0,6 kN/m
Distância de apoio de 1,5m 0,35 kN/m
Distância de apoio de 2,0m 0,3 kN/m
Distância de apoio de 2,5m 0,25 kN/m
Forma do perfil Forma em G
Funktionsgaranti não
Largura 75 mm
Largura 2,95 in
Material Aço
Medida A 96 mm
Medida B 75 mm
Medida C 38 mm
Medida H 125 mm
Pegada de CO₂ (GWP) do berço ao portão 2,0574 kg CO₂e / 1 Metro
Secção transversal útil 6100 mm²
Secção transversal útil 61 cm²
Separador integrado sem
Superfície eletrogalvanizado
Tipo de conector sistema de caminhos de cabos Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector União integrada
Versão para grandes cargas não
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
G-GRM 125 75 G 3000 mm 75 mm 125 mm 3,9 mm 61 cm² não 6005541
3 m
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT União reta FT GSV 34 FT 6016634
20 Unidade
