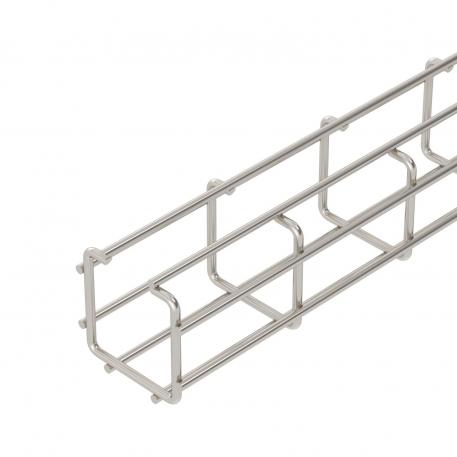

Caminho de cabos em varão C CGR 50 A2

Ref. 6016200 | EAN 4012196012671

3000 mm
50 mm
4,5 mm
não
Descrição do produto

Descrição do produto

Caminho de cabos em varão em forma de C com varões de aço soldados por pontos com 50 mm de altura lateral.
Atenuação da blindagem magnética 15 dB
  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Caminho de cabos em varão electrosoldado em C, altura lateral de 50 mm
Dados técnicos

Dados técnicos

Aço inoxidável, decapado sim
Diâmetro do arame 4,5 mm
Dimensão 50x50x3000
Forma do perfil Forma em C
Funktionsgaranti não
Material Aço inoxidável, livre de ferrugem 1.4301
Secção transversal útil 1300 mm²
Secção transversal útil 13 cm²
Separador integrado sem
Superfície brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector sem conector
Versão para grandes cargas não

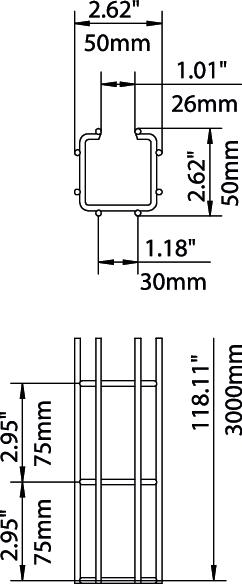

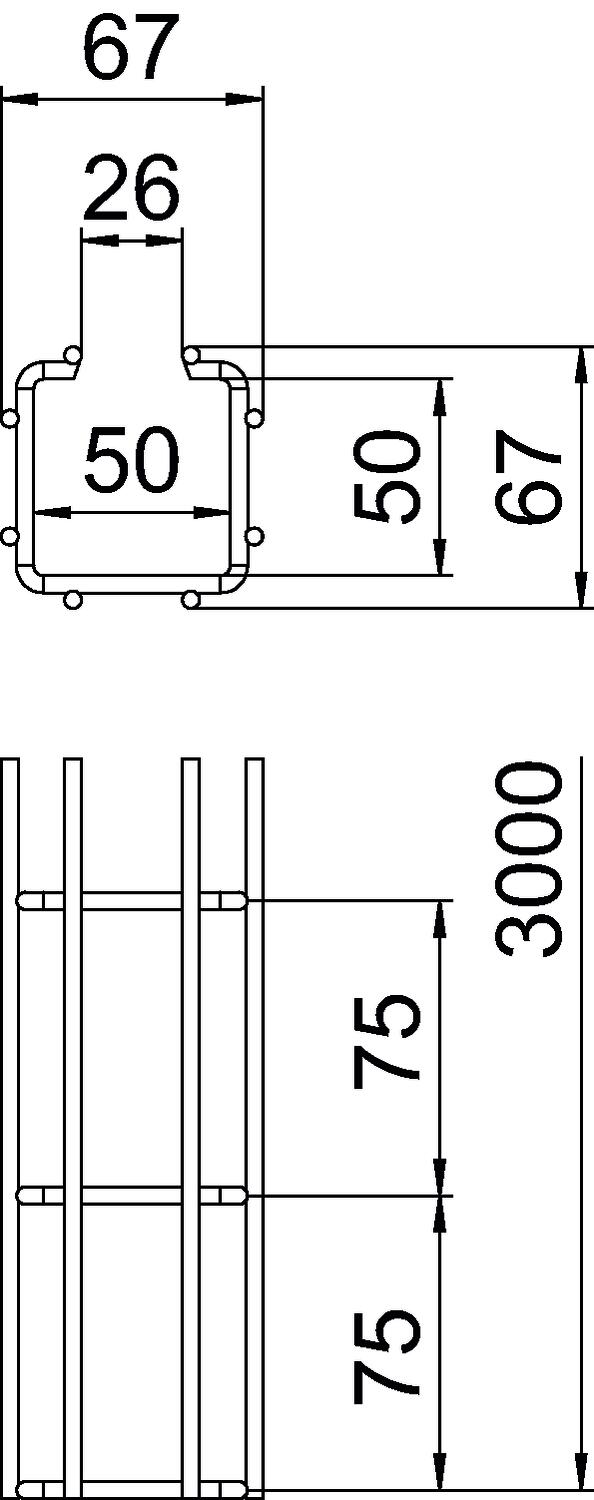

Dimensões

Altura 50 mm
Altura 1,97 in
Comprimento 3000 mm
Largura 1,97 in
Largura 50 mm
Medida A 26 mm
Medida B 67 mm
Medida H 67 mm
Medida l1 30 mm

Cargas

Distância de apoio de 1,0 m 0,95 kN/m
Distância de apoio de 1,5m 0,6 kN/m
Distância de apoio de 2,0m 0,35 kN/m

Dados técnicos

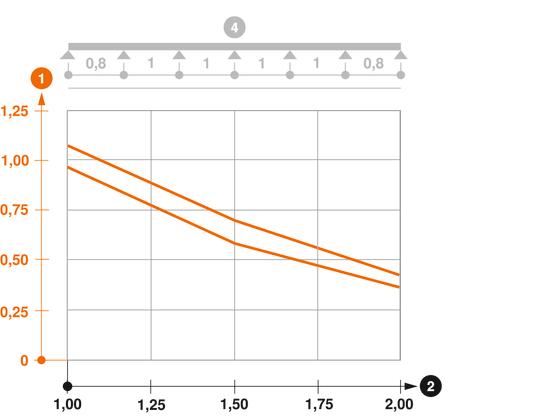

Diagrama de cargas do caminho de cabos em varão eletrosoldado de tipo CGR 50 VA

Diagrama de cargas do caminho de cabos em varão eletrosoldado de tipo CGR 50 VA
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Funktionsgaranti Ref. Quantidade Qte. minima fornec.
CGR 50 50 A2 3000 mm 50 mm 50 mm 4,5 mm 13 cm² não 6016200
3 m
CGR 50 100 A2 3000 mm 100 mm 50 mm 4,5 mm 33 cm² não 6016235
3 m
CGR 50 200 A2 3000 mm 200 mm 50 mm 4,5 mm 74 cm² não 6016251
3 m
CGR 50 300 A2 3000 mm 300 mm 50 mm 4,5 mm 116 cm² não 6016253
3 m
CGR 50 400 A2 3000 mm 400 mm 50 mm 4,5 mm 157 cm² não 6016255
3 m
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.

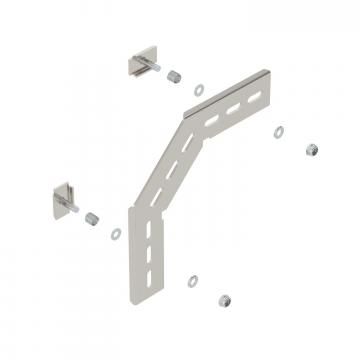

Derivação vertical 90º Derivação vertical 90º MW 90 SL17 A2 6016278
20 Unidade
União reta A2 União reta A2 GSV 34 A2 6016642
20 Unidade
Derivação vertical 45º A2 Derivação vertical 45º A2 MW 45 SL10 A2 6017339
20 Unidade
Separador 30 A2 Separador 30 A2 TSG 30 A2 6062052
3 m
Fixador para fixação de separador Fixador para fixação de separador KS GR A2 6062282
30 Unidade
