- Descrição do produto
-
Descrição do produto

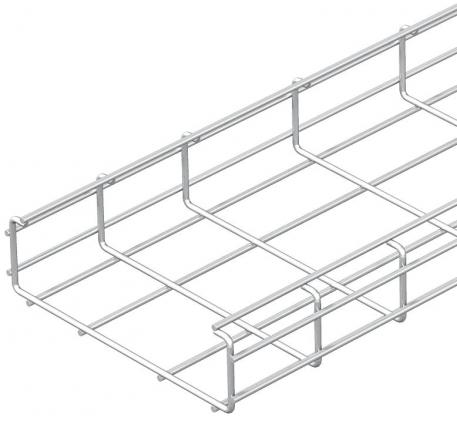

Caminho de cabos em varão em forma de C com varões de aço soldados por pontos com 50 mm de altura lateral.
Atenuação da blindagem magnética 15 dB
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Diâmetro do arame 4,5 mm Dimensão 50x200x3000 Forma do perfil Forma em C Funktionsgaranti não Material Aço inoxidável, livre de ferrugem 1.4301 Secção transversal útil 7400 mm² Secção transversal útil 74 cm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões

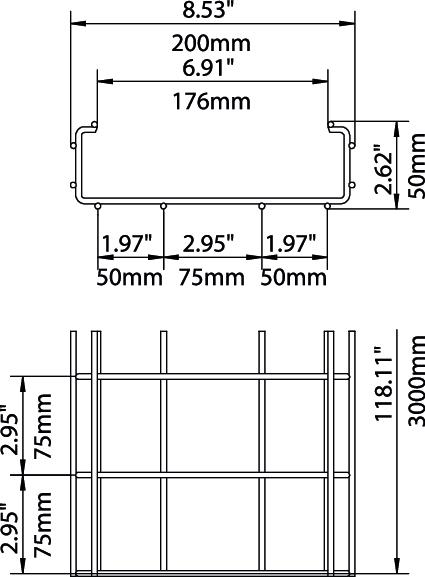

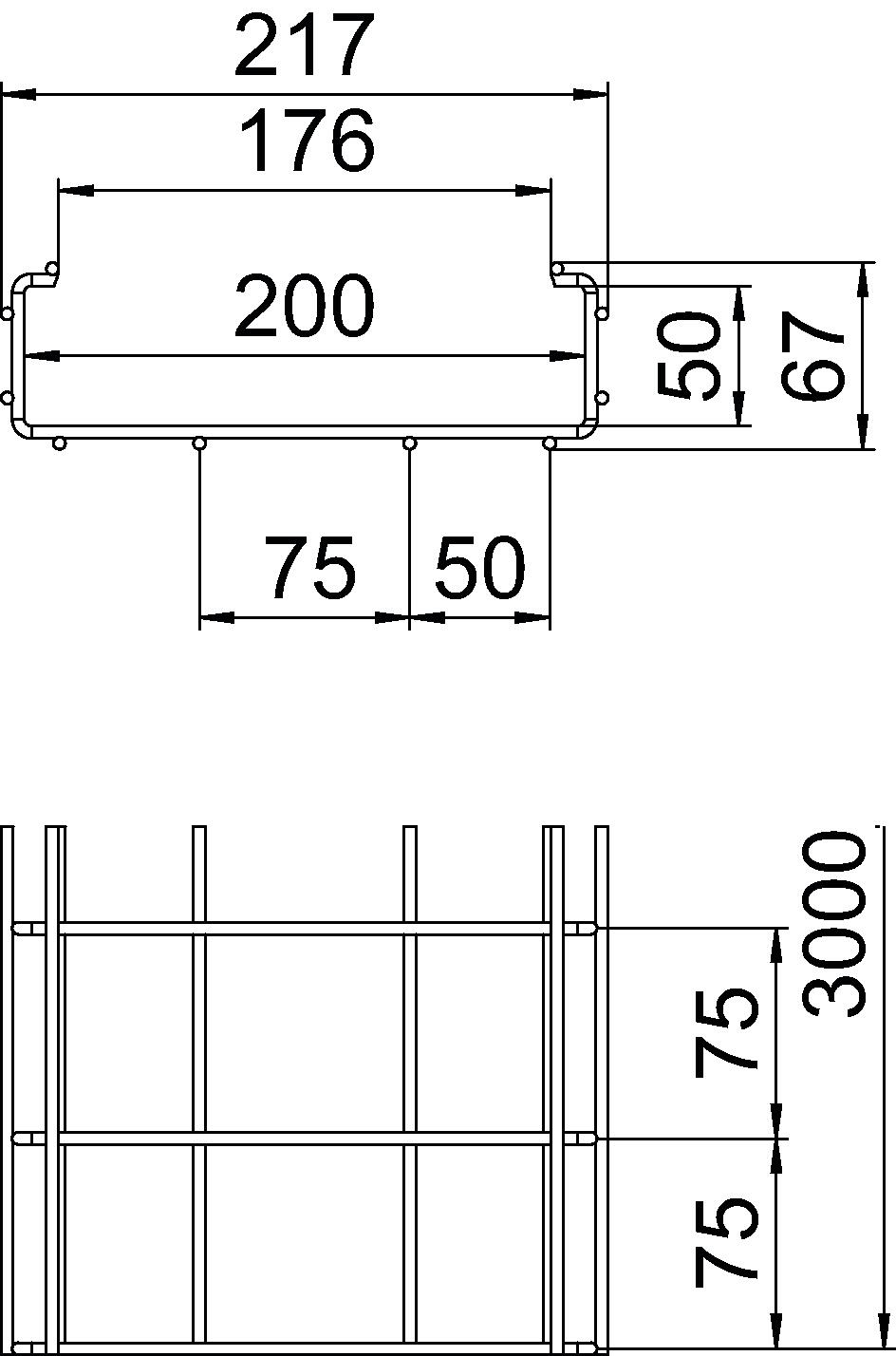

Altura 1,97 in Altura 50 mm Comprimento 3000 mm Largura 200 mm Largura 7,87 in Medida A 176 mm Medida B 217 mm Medida H 67 mm Medida l1 75 mm Medida l2 (mm) 50 mm Cargas
Distância de apoio de 1,0 m 1,1 kN/m Distância de apoio de 1,5m 0,7 kN/m Distância de apoio de 2,0m 0,4 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos em varão eletrosoldado de tipo CGR 50 VA
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
-
Todos os tipos
