Caminho de cabos em chapa SKSU 110 FT 3000 | 200 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

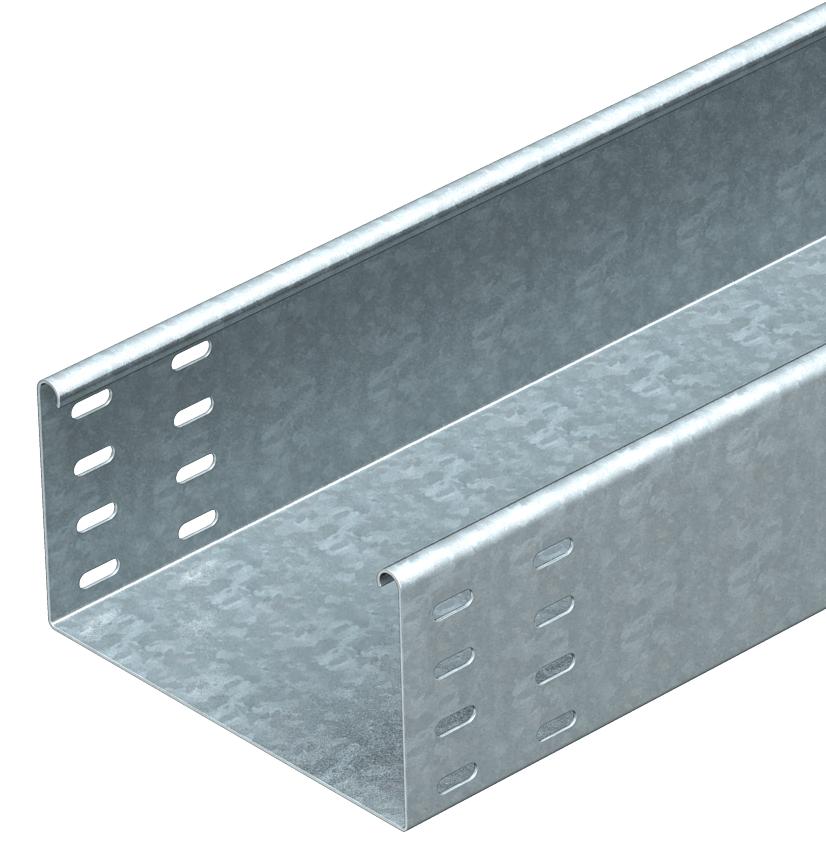

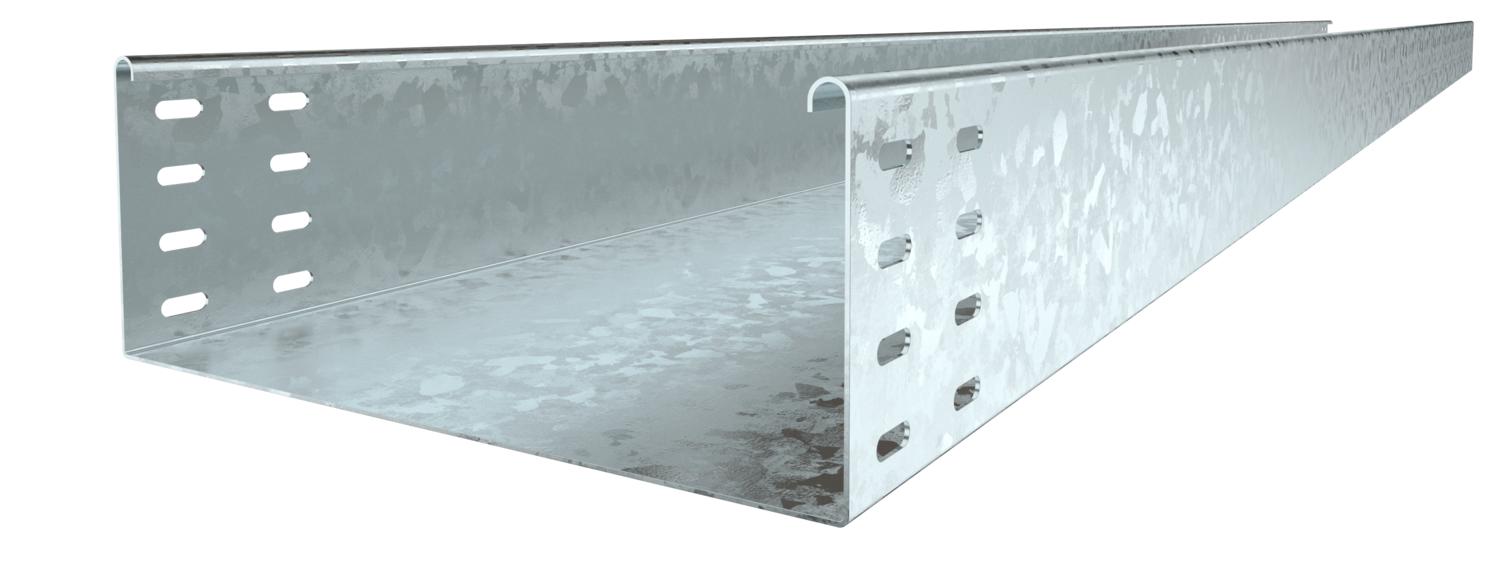

Caminho de cabos em chapa SKSU 110 FT

Ref. 6064833 | EAN 4012196397877

Ref. / Tipo	6064833 / SKSU 120 FT

Comprimento	3000 mm

Largura	200 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKSU 110 = sistema de caminhos de cabos em chapa de grandes cargas, não perfurado, de 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	4 in
Altura	110 mm
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco

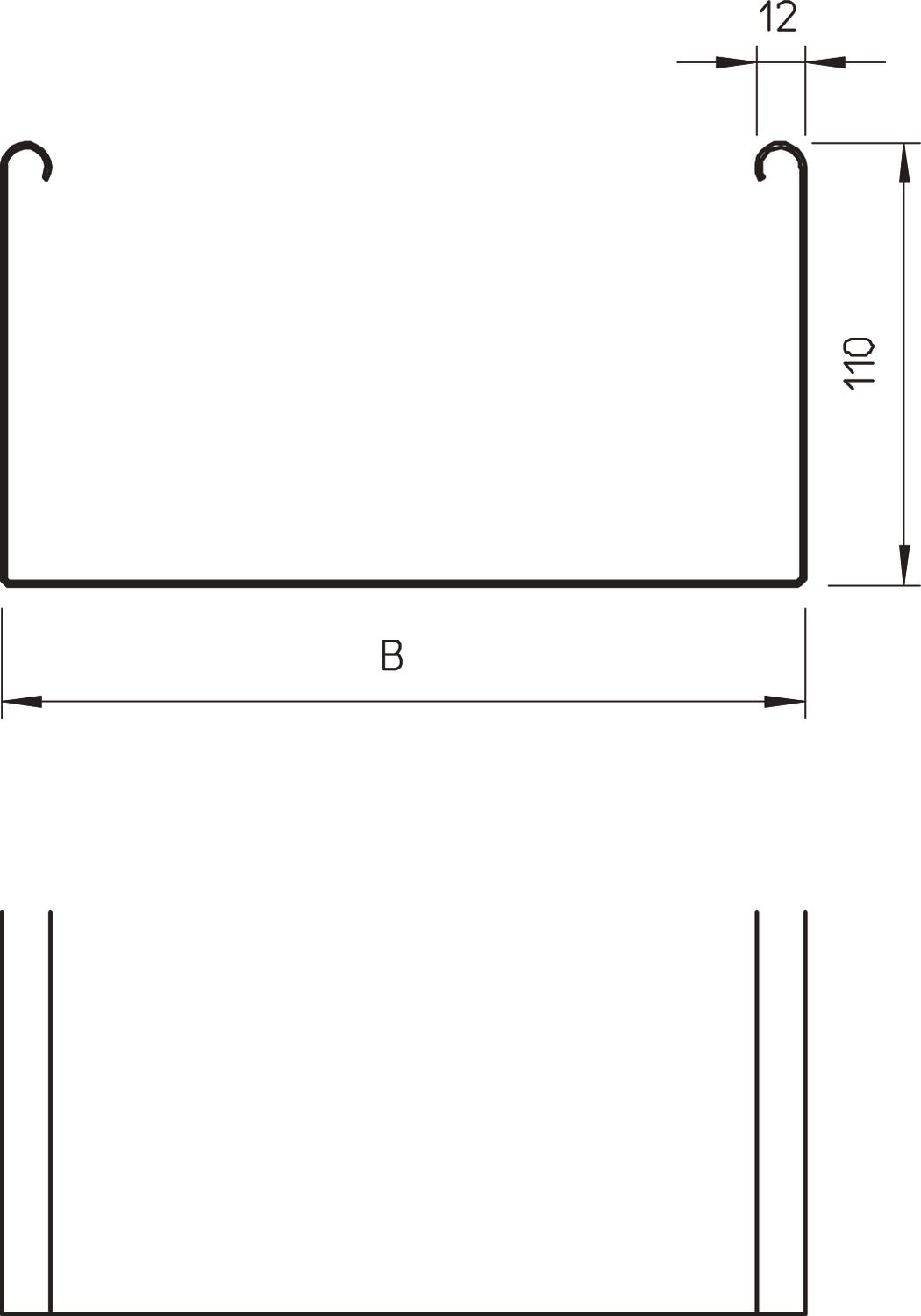

Dimensão	110 x 200
Dimensão	110x200x3000
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,4 kN/m
Distância de apoio de 2,5m	1,76 kN/m
Distância de apoio de 3,0m	1,2 kN/m
Distância de apoio de 3,5m	0,84 kN/m
Distância de apoio de 4,0m	0,8 kN/m
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in

Funktionsgaranti	não
Instalação no pavimento	não
Largura	200 mm
Largura	8 in
Material	Aço
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	5,464 kg CO₂e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	21800 mm²
Secção transversal útil	218 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa SKSU 110

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSU 120 FT	3000 mm	200 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6064833	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 110 FT	RLVL 110 FT	6067913	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 200 DD	7070314	Unidade	20 Unidade
Tampa com ferrolho FT	DRL 200 FT	6051367	m	3 m

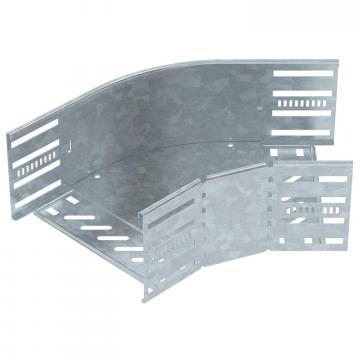

Ângulo 45º 110 FT	RB 45 120 FT	6036332	Unidade	1 Unidade

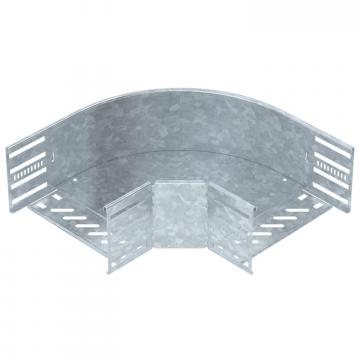

Ângulo 90º 110 FT	RB 90 120 FT	6036834	Unidade	1 Unidade

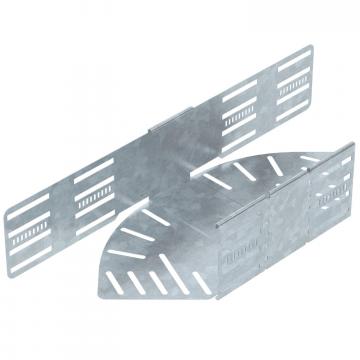

Ângulo ajustável 110 FT	RB W 120 FT	6037324	Unidade	1 Unidade

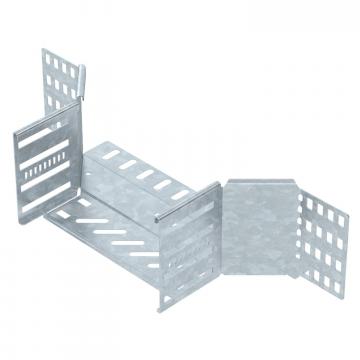

Derivação simples 110 FT	RAA 120 FT	6042255	Unidade	1 Unidade

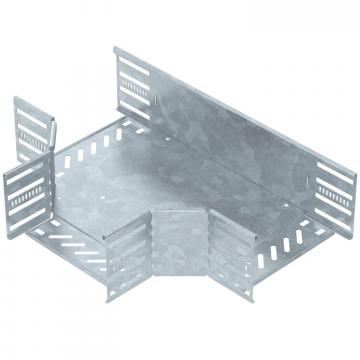

Derivação em T 110 FT	RT 120 FT	6038324	Unidade	1 Unidade

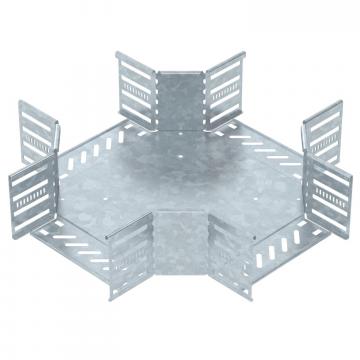

Cruzeta 110 FT	RK 120 FT	7027453	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 200 DD	6052709	m	3 m
Separador 110 DD	TSG 110 DD	6062335	m	3 m
Ângulo 45º 110 FT	RB 45 120 FT	7068212	Unidade	1 Unidade
Ângulo 90º 110 FT	RB 90 120 FT	7127227	Unidade	1 Unidade
