Caminho de cabos em chapa SKS 85 FT 3000 | 600 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

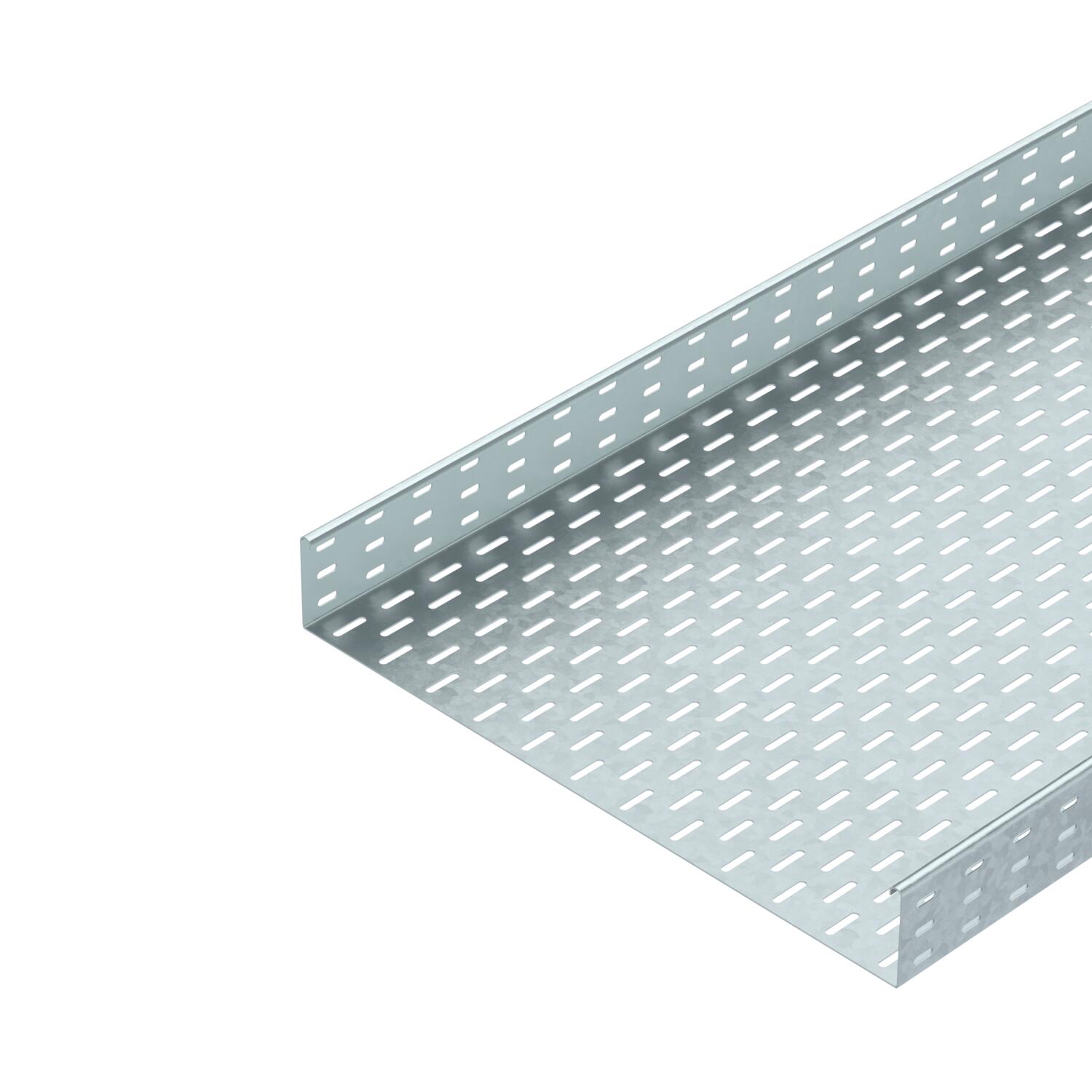

Caminho de cabos em chapa SKS 85 FT

Ref. 6058744 | EAN 4012196061754

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKS 85 = Sistema de caminhos de cabos em chapa para cargas pesadas, com uma altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Dimensão	85 x 600

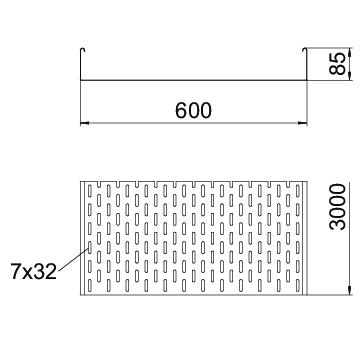

Dimensão	85x600x3000
Espessura das chapas	0,6 in
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	508 cm²
Secção transversal útil	50800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dimensões

Altura	3 in
Altura	85 mm
Comprimento	3000 mm
Comprimento	10 ft

Largura	24 in
Largura	600 mm
Medida B	600 mm

Cargas

Distância de apoio de 1,5m	2,8 kN/m
Distância de apoio de 2,0m	2,25 kN/m

Distância de apoio de 2,5m	1,5 kN/m
Distância de apoio de 3,0m	0,75 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa SKS 85

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 810 FT	3000 mm	100 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058744	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva FT	RLVL 85 FT	6067816	Unidade	10 Unidade
Tampa com ferrolho FT	DRL 600 FT	6051472	m	3 m
Ângulo 45º 85 FT	RB 45 860 FT	6036240	Unidade	1 Unidade
Ângulo 90º 85 FT	RB 90 860 FT	6036722	Unidade	1 Unidade
Ângulo ajustável 85 FT	RB W 860 FT	6037230	Unidade	1 Unidade
Derivação simples 85 FT	RAA 860 FT	6042243	Unidade	1 Unidade
Derivação em T 85 FT	RT 860 FT	6038240	Unidade	1 Unidade
Cruzeta 85 FT	RK 860 FT	7027441	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 600 DD	6052724	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Ângulo 45º 85 FT	RB 45 860 FT	7067607	Unidade	1 Unidade
Ângulo 90º 85 FT	RB 90 860 FT	7126611	Unidade	1 Unidade
