- Descrição do produto
-
Descrição do produto
SKS 85 = Sistema de caminhos de cabos em chapa para cargas pesadas, com uma altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
- Dados técnicos
-
Dados técnicos

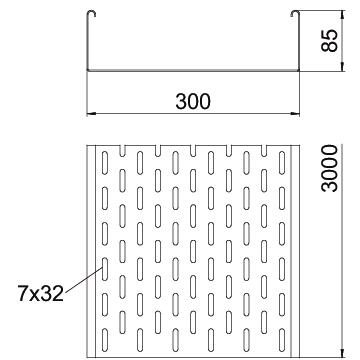

Aço inoxidável, decapado não Com tampa não Dimensão 85x300x3000 Dimensão 85 x 300 Espessura das chapas 0,6 in Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Material Aço Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 25300 mm² Secção transversal útil 253 cm² Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 85 mm Altura 3 in Comprimento 10 ft Comprimento 3000 mm Largura 12 in Largura 300 mm Medida B 300 mm Cargas
Distância de apoio de 1,5m 2,8 kN/m Distância de apoio de 2,0m 2,25 kN/m Distância de apoio de 2,5m 1,5 kN/m Distância de apoio de 3,0m 0,75 kN/m Dados técnicos
Diagrama de cargas do caminho de cabos em chapa SKS 85
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica SKS 830 FT / 6058663 , 0.26MB , pdfDeclaração de conformidade SKS 830 FT / 6058663 , 0.16MB , pdfREACH Declaração de conformidade SKS 830 FT / 6058663 , 0.12MB , pdfRoHS Declaração de conformidade SKS 830 FT / 6058663 , 0.12MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfInstruções de montagem Instruções de montagem para sistemas de caminho de cabos aparafusáveis , 9.41MB , pdf
