Caminho de cabos em chapa SKS 60 FT 3000 | 400 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

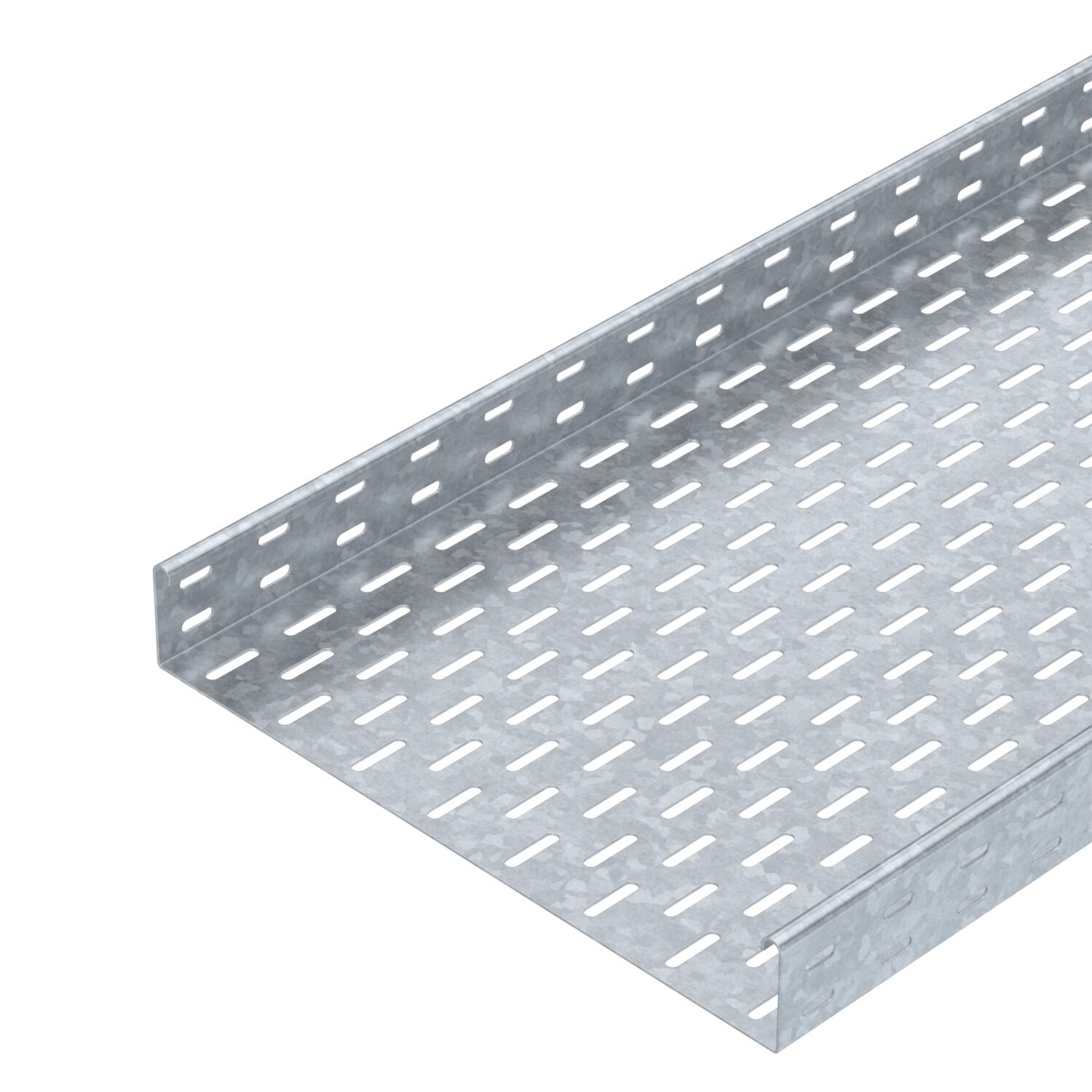

Caminho de cabos em chapa SKS 60 FT

Ref. 6056695 | EAN 4012196060559

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Dimensão	60 x 400
Dimensão	60x400x3000
Espessura das chapas	0,06 in
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	23800 mm²
Secção transversal útil	238 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

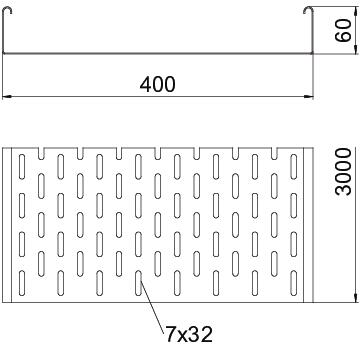

Dimensões

Altura	2 in
Altura	60 mm
Comprimento	3000 mm
Comprimento	10 ft

Largura	16 in
Largura	400 mm
Medida B	400 mm

Cargas

Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m

Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056733	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 400 DD	7070322	Unidade	20 Unidade
Tampa com ferrolho FT	DRL 400 FT	6051413	m	3 m
Ângulo 45º 60 FT	RB 45 640 FT	6036138	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 640 FT	6036598	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 640 FT	6037128	Unidade	1 Unidade
Derivação simples 60 FT	RAA 640 FT	6042219	Unidade	1 Unidade
Derivação em T 60 FT	RT 640 FT	6038138	Unidade	1 Unidade
Cruzeta 60 FT	RK 640 FT	7027417	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 400 DD	6052715	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 45º 60 FT	RB 45 640 FT	7066406	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 640 FT	7125410	Unidade	1 Unidade
